Typ K

Vlastnosti

Tolerance plastových profilů Tolerance délky

Váš výběr

Vybraná varianta

Articles for selection:

Total articles:

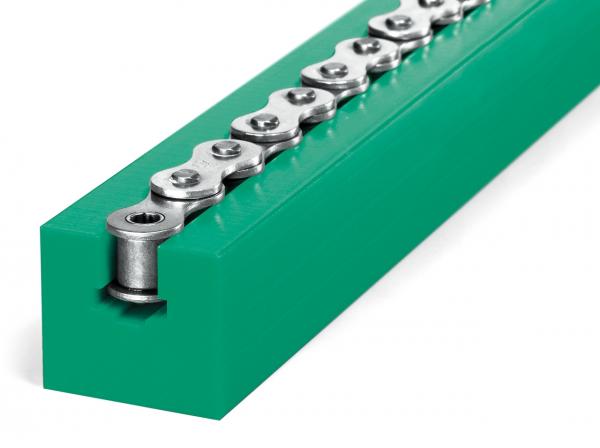

Typ K - Vedení pro válečkové řetězy - Murtfeldt GmbH Kunststoffe - Abbildung 1

Pro úplný náhled této oblasti produktu vyberte zobrazení na ploše.

Pro úplné zobrazení této oblasti produktu tablet překlopte.

DIN 8187 řetěz č. Rozměry řetězu v palcích B H d1 d2 g h1 h2 h3 Kódové značení CAD
Originální Materiál "S"® zelený profil (2000 mm) jednodílné provedení DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 3/8" x 3/16" 20 25 5.3 4.5 10 4.4 7.8 9.3 221150039
Originální Materiál "S"® zelený profil (2000 mm) jednodílné provedení DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 1/2" x 5/16" 25 30 8.3 5 13.2 7.4 11.7 13.4 221150040
Originální Materiál "S"® zelený profil (2000 mm) jednodílné provedení DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 5/8" x 3/8" 30 35 10.7 6.4 16.5 8.8 14.5 16.2 221150041
Originální Materiál "S"® zelený profil (2000 mm) jednodílné provedení DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ASA/JIS 60) 3/4" x 1/2" 35 40 12.5 7.4 19.8 11.8 18.5 20.5 221150042
Originální Materiál "S"® zelený profil (2000 mm) jednodílné provedení DIN 8188 (ASA/JIS) DIN 8188 - 16A-1 (ASA/JIS 80) 1" x 5/8" 40 45 16.7 9.9 26.5 14.8 23.5 25.6 221150043
Originální Materiál "S"® zelený profil (2000 mm) jednodílné provedení DIN 8188 (ASA/JIS) DIN 8188 - 20A-1 (ASA/JIS 100) 1 1/4" x 3/4" 50 50 20 11.9 33.1 17.8 28.7 31.2 221150044
Originální Materiál "S"® zelený profil (2000 mm) jednodílné provedení DIN 8188 (ASA/JIS) DIN 8188 - 24A-1 (ASA/JIS 120) 1 1/2" x 1" 60 60 23.3 13.9 39.8 23.7 36.9 39.6 221150045
Originální Materiál "S"® zelený profil (2000 mm) jednodílné provedení DIN 8188 (ASA/JIS) DIN 8188 - 28A-1 (ASA/JIS 140) 1 3/4" x 1" 65 60 26.7 15.9 46.4 23.7 38.9 41.7 221150046
Originální Materiál "S"® zelený profil (2000 mm) jednodílné provedení DIN 8188 (ASA/JIS) DIN 8188 - 32A-1 (ASA/JIS 160) 2" x 1 1/4" 75 70 30 17.8 53 29.7 47 50.5 221150047
Originální Materiál "S"® zelený S profile (3,048mm 10 ft.) jednodílné provedení DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 3/8" x 3/16" 20 25 5.3 4.5 10 4.4 7.8 9.3 221160021
Originální Materiál "S"® zelený S profile (3,048mm 10 ft.) jednodílné provedení DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 1/2" x 5/16" 25 30 8.3 5 13.2 7.4 11.7 13.4 221160022
Originální Materiál "S"® zelený S profile (3,048mm 10 ft.) jednodílné provedení DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 5/8" x 3/8" 30 35 10.7 6.4 16.5 8.8 14.5 16.2 221160023
Originální Materiál "S"® zelený S profile (3,048mm 10 ft.) jednodílné provedení DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ASA/JIS 60) 3/4" x 1/2" 35 40 12.5 7.4 19.8 11.8 18.5 20.5 221160024
Originální Materiál "S"® zelený S profile (3,048mm 10 ft.) jednodílné provedení DIN 8188 (ASA/JIS) DIN 8188 - 16A-1 (ASA/JIS 80) 1" x 5/8" 40 45 16.7 9.9 26.5 14.8 23.5 25.6 221160025
Originální Materiál "S"® zelený S profile (3,048mm 10 ft.) jednodílné provedení DIN 8188 (ASA/JIS) DIN 8188 - 20A-1 (ASA/JIS 100) 1 1/4" x 3/4" 50 50 20 11.9 33.1 17.8 28.7 31.2 221160026
Originální Materiál "S"® zelený S profile (3,048mm 10 ft.) jednodílné provedení DIN 8188 (ASA/JIS) DIN 8188 - 24A-1 (ASA/JIS 120) 1 1/2" x 1" 60 60 23.3 13.9 39.8 23.7 36.9 39.6 221160027
Originální Materiál "S"® zelený S profile (3,048mm 10 ft.) jednodílné provedení DIN 8188 (ASA/JIS) DIN 8188 - 28A-1 (ASA/JIS 140) 1 3/4" x 1" 65 60 26.7 15.9 46.4 23.7 38.9 41.7 221160028
Originální Materiál "S"® zelený S profile (3,048mm 10 ft.) jednodílné provedení DIN 8188 (ASA/JIS) DIN 8188 - 32A-1 (ASA/JIS 160) 2" x 1 1/4" 75 70 30 17.8 53 29.7 47 50.5 221160029
Originální Materiál "S"® zelený profil (fixní délka) jednodílné provedení DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 3/8" x 3/16" 20 25 5.3 4.5 10 4.4 7.8 9.3 221150139
Originální Materiál "S"® zelený profil (fixní délka) jednodílné provedení DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 1/2" x 5/16" 25 30 8.3 5 13.2 7.4 11.7 13.4 221150140
Originální Materiál "S"® zelený profil (fixní délka) jednodílné provedení DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 5/8" x 3/8" 30 35 10.7 6.4 16.5 8.8 14.5 16.2 221150141
Originální Materiál "S"® zelený profil (fixní délka) jednodílné provedení DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ASA/JIS 60) 3/4" x 1/2" 35 40 12.5 7.4 19.8 11.8 18.5 20.5 221150142
Originální Materiál "S"® zelený profil (fixní délka) jednodílné provedení DIN 8188 (ASA/JIS) DIN 8188 - 16A-1 (ASA/JIS 80) 1" x 5/8" 40 45 16.7 9.9 26.5 14.8 23.5 25.6 221150143
Originální Materiál "S"® zelený profil (fixní délka) jednodílné provedení DIN 8188 (ASA/JIS) DIN 8188 - 20A-1 (ASA/JIS 100) 1 1/4" x 3/4" 50 50 20 11.9 33.1 17.8 28.7 31.2 221150144
Originální Materiál "S"® zelený profil (fixní délka) jednodílné provedení DIN 8188 (ASA/JIS) DIN 8188 - 24A-1 (ASA/JIS 120) 1 1/2" x 1" 60 60 23.3 13.9 39.8 23.7 36.9 39.6 221150145
Originální Materiál "S"® zelený profil (fixní délka) jednodílné provedení DIN 8188 (ASA/JIS) DIN 8188 - 28A-1 (ASA/JIS 140) 1 3/4" x 1" 65 60 26.7 15.9 46.4 23.7 38.9 41.7 221150146
Originální Materiál "S"® zelený profil (fixní délka) jednodílné provedení DIN 8188 (ASA/JIS) DIN 8188 - 32A-1 (ASA/JIS 160) 2" x 1 1/4" 75 70 30 17.8 53 29.7 47 50.5 221150147
Originální Materiál "S"® zelený profil (2000 mm) jednodílné provedení DIN 8187 DIN 8187 3/8" x 5/32" 20 25 6.6 4 9.4 3.6 7 8 221110026
Originální Materiál "S"® zelený profil (2000 mm) jednodílné provedení DIN 8187 DIN 8187 - 06B-1 3/8" x 7/32" 20 25 6.6 4 9.4 5.5 8.9 10 221110027
Originální Materiál "S"® zelený profil (2000 mm) jednodílné provedení DIN 8187 DIN 8187 - 083-1 1/2" x 3/16" 20 25 8 5 10.8 4.5 8 9.5 221110028
Originální Materiál "S"® zelený profil (2000 mm) jednodílné provedení DIN 8187 DIN 8187 - 085-1 1/2" x 1/4" 24 30 8 5 11.8 6.2 9.8 11.3 221110029
Originální Materiál "S"® zelený profil (2000 mm) jednodílné provedení DIN 8187 DIN 8187 - g=12.8mm 1/2" x 1/4" 24 30 8.8 5 12.8 6.2 10.2 11.7 221110030
Originální Materiál "S"® zelený profil (2000 mm) jednodílné provedení DIN 8187 DIN 8187 - 08B-1 1/2" x 5/16" 24 30 8.9 5 12.8 7.4 11.5 13 221110031
Originální Materiál "S"® zelený profil (2000 mm) jednodílné provedení DIN 8187 DIN 8187 5/8" x 1/4" 30 30 10.6 6 15.4 6.2 10.2 11.6 221110032
Originální Materiál "S"® zelený profil (2000 mm) jednodílné provedení DIN 8187 DIN 8187 - 10B-1 5/8" x 3/8" 30 35 10.6 6 15.4 9.3 13.5 14.9 221110033
Originální Materiál "S"® zelený profil (2000 mm) jednodílné provedení DIN 8187 DIN 8187 - 12B-1 3/4" x 7/16" 40 35 12.4 7 17 11.3 15.9 17.5 221110034
Originální Materiál "S"® zelený profil (2000 mm) jednodílné provedení DIN 8187 DIN 8187 - 16B-1 1" x 17 mm 40 45 16.4 10 24 16 25.7 27.7 221110035
Originální Materiál "S"® zelený profil (2000 mm) jednodílné provedení DIN 8187 DIN 8187 - 20B-1 1 1/4" x 3/4" 50 50 20 11 28 18 29.5 31.7 221110036
Originální Materiál "S"® zelený profil (2000 mm) jednodílné provedení DIN 8187 DIN 8187 - 24B-1 1 1/2" x 1" 60 60 27 16 36.6 24 38.2 41.2 221110037
Originální Materiál "S"® zelený profil (2000 mm) jednodílné provedení DIN 8187 DIN 8187 - 28B-1 1 3/4" x 31 mm 60 70 30 17 41 30 47 49 221110038
Originální Materiál "S"® zelený profil (2000 mm) jednodílné provedení DIN 8187 DIN 8187 - 32B-1 2" x 31 mm 70 75 31 19 44.6 30 47.3 50 221110039
Originální Materiál "S"® zelený profil (fixní délka) jednodílné provedení DIN 8187 DIN 8187 3/8" x 5/32" 20 25 6.6 4 9.4 3.6 7 8 221110126
Originální Materiál "S"® zelený profil (fixní délka) jednodílné provedení DIN 8187 DIN 8187 - 06B-1 3/8" x 7/32" 20 25 6.6 4 9.4 5.5 8.9 10 221110127
Originální Materiál "S"® zelený profil (fixní délka) jednodílné provedení DIN 8187 DIN 8187 - 083-1 1/2" x 3/16" 20 25 8 5 10.8 4.5 8 9.5 221110128
Originální Materiál "S"® zelený profil (fixní délka) jednodílné provedení DIN 8187 DIN 8187 - 085-1 1/2" x 1/4" 24 30 8 5 11.8 6.2 9.8 11.3 221110129
Originální Materiál "S"® zelený profil (fixní délka) jednodílné provedení DIN 8187 DIN 8187 - g=12.8mm 1/2" x 1/4" 24 30 8.8 5 12.8 6.2 10.2 11.7 221110130
Originální Materiál "S"® zelený profil (fixní délka) jednodílné provedení DIN 8187 DIN 8187 - 08B-1 1/2" x 5/16" 24 30 8.9 5 12.8 7.4 11.5 13 221110131
Originální Materiál "S"® zelený profil (fixní délka) jednodílné provedení DIN 8187 DIN 8187 5/8" x 1/4" 30 30 10.6 6 15.4 6.2 10.2 11.6 221110132
Originální Materiál "S"® zelený profil (fixní délka) jednodílné provedení DIN 8187 DIN 8187 - 10B-1 5/8" x 3/8" 30 35 10.6 6 15.4 9.3 13.5 14.9 221110133
Originální Materiál "S"® zelený profil (fixní délka) jednodílné provedení DIN 8187 DIN 8187 - 12B-1 3/4" x 7/16" 40 35 12.4 7 17 11.3 15.9 17.5 221110134
Originální Materiál "S"® zelený profil (fixní délka) jednodílné provedení DIN 8187 DIN 8187 - 16B-1 1" x 17 mm 40 45 16.4 10 24 16 25.7 27.7 221110135
Originální Materiál "S"® zelený profil (fixní délka) jednodílné provedení DIN 8187 DIN 8187 - 20B-1 1 1/4" x 3/4" 50 50 20 11 28 18 29.5 31.7 221110136
Originální Materiál "S"® zelený profil (fixní délka) jednodílné provedení DIN 8187 DIN 8187 - 24B-1 1 1/2" x 1" 60 60 27 16 36.6 24 38.2 41.2 221110137
Originální Materiál "S"® zelený profil (fixní délka) jednodílné provedení DIN 8187 DIN 8187 - 28B-1 1 3/4" x 31 mm 60 70 30 17 41 30 47 49 221110138
Originální Materiál "S"® zelený profil (fixní délka) jednodílné provedení DIN 8187 DIN 8187 - 32B-1 2" x 31 mm 70 75 31 19 44.6 30 47.3 50 221110139
Materiál "S"® 1000 profil (2000 mm) jednodílné provedení DIN 8187 DIN 8187 3/8" x 5/32" 20 25 6.6 4 9.4 3.6 7 8 221120026
Materiál "S"® 1000 profil (2000 mm) jednodílné provedení DIN 8187 DIN 8187 - 06B-1 3/8" x 7/32" 20 25 6.6 4 9.4 5.5 8.9 10 221120027
Materiál "S"® 1000 profil (2000 mm) jednodílné provedení DIN 8187 DIN 8187 - 083-1 1/2" x 3/16" 20 25 8 5 10.8 4.5 8 9.5 221120028
Materiál "S"® 1000 profil (2000 mm) jednodílné provedení DIN 8187 DIN 8187 - 085-1 1/2" x 1/4" 24 30 8 5 11.8 6.2 9.8 11.3 221120029
Materiál "S"® 1000 profil (2000 mm) jednodílné provedení DIN 8187 DIN 8187 - g=12.8mm 1/2" x 1/4" 24 30 8.8 5 12.8 6.2 10.2 11.7 221120030
Materiál "S"® 1000 profil (2000 mm) jednodílné provedení DIN 8187 DIN 8187 - 08B-1 1/2" x 5/16" 24 30 8.9 5 12.8 7.4 11.5 13 221120031
Materiál "S"® 1000 profil (2000 mm) jednodílné provedení DIN 8187 DIN 8187 5/8" x 1/4" 30 30 10.6 6 15.4 6.2 10.2 11.6 221120032
Materiál "S"® 1000 profil (2000 mm) jednodílné provedení DIN 8187 DIN 8187 - 10B-1 5/8" x 3/8" 30 35 10.6 6 15.4 9.3 13.5 14.9 221120033
Materiál "S"® 1000 profil (2000 mm) jednodílné provedení DIN 8187 DIN 8187 - 12B-1 3/4" x 7/16" 40 35 12.4 7 17 11.3 15.9 17.5 221120034
Materiál "S"® 1000 profil (2000 mm) jednodílné provedení DIN 8187 DIN 8187 - 16B-1 1" x 17 mm 40 45 16.4 10 24 16 25.7 27.7 221120035
Materiál "S"® 1000 profil (2000 mm) jednodílné provedení DIN 8187 DIN 8187 - 20B-1 1 1/4" x 3/4" 50 50 20 11 28 18 29.5 31.7 221120036
Materiál "S"® 1000 profil (2000 mm) jednodílné provedení DIN 8187 DIN 8187 - 24B-1 1 1/2" x 1" 60 60 27 16 36.6 24 38.2 41.2 221120037
Materiál "S"® 1000 profil (2000 mm) jednodílné provedení DIN 8187 DIN 8187 - 28B-1 1 3/4" x 31 mm 60 70 30 17 41 30 47 49 221120038
Materiál "S"® 1000 profil (2000 mm) jednodílné provedení DIN 8187 DIN 8187 - 32B-1 2" x 31 mm 70 75 31 19 44.6 30 47.3 50 221120039
Materiál "S"® 1000 profil (fixní délka) jednodílné provedení DIN 8187 DIN 8187 3/8" x 5/32" 20 25 6.6 4 9.4 3.6 7 8 221120126
Materiál "S"® 1000 profil (fixní délka) jednodílné provedení DIN 8187 DIN 8187 - 06B-1 3/8" x 7/32" 20 25 6.6 4 9.4 5.5 8.9 10 221120127
Materiál "S"® 1000 profil (fixní délka) jednodílné provedení DIN 8187 DIN 8187 - 083-1 1/2" x 3/16" 20 25 8 5 10.8 4.5 8 9.5 221120128
Materiál "S"® 1000 profil (fixní délka) jednodílné provedení DIN 8187 DIN 8187 - 085-1 1/2" x 1/4" 24 30 8 5 11.8 6.2 9.8 11.3 221120129
Materiál "S"® 1000 profil (fixní délka) jednodílné provedení DIN 8187 DIN 8187 - g=12.8mm 1/2" x 1/4" 24 30 8.8 5 12.8 6.2 10.2 11.7 221120130
Materiál "S"® 1000 profil (fixní délka) jednodílné provedení DIN 8187 DIN 8187 - 08B-1 1/2" x 5/16" 24 30 8.9 5 12.8 7.4 11.5 13 221120131
Materiál "S"® 1000 profil (fixní délka) jednodílné provedení DIN 8187 DIN 8187 5/8" x 1/4" 30 30 10.6 6 15.4 6.2 10.2 11.6 221120132
Materiál "S"® 1000 profil (fixní délka) jednodílné provedení DIN 8187 DIN 8187 - 10B-1 5/8" x 3/8" 30 35 10.6 6 15.4 9.3 13.5 14.9 221120133
Materiál "S"® 1000 profil (fixní délka) jednodílné provedení DIN 8187 DIN 8187 - 12B-1 3/4" x 7/16" 40 35 12.4 7 17 11.3 15.9 17.5 221120134
Materiál "S"® 1000 profil (fixní délka) jednodílné provedení DIN 8187 DIN 8187 - 16B-1 1" x 17 mm 40 45 16.4 10 24 16 25.7 27.7 221120135
Materiál "S"® 1000 profil (fixní délka) jednodílné provedení DIN 8187 DIN 8187 - 20B-1 1 1/4" x 3/4" 50 50 20 11 28 18 29.5 31.7 221120136
Materiál "S"® 1000 profil (fixní délka) jednodílné provedení DIN 8187 DIN 8187 - 24B-1 1 1/2" x 1" 60 60 27 16 36.6 24 38.2 41.2 221120137
Materiál "S"® 1000 profil (fixní délka) jednodílné provedení DIN 8187 DIN 8187 - 28B-1 1 3/4" x 31 mm 60 70 30 17 41 30 47 49 221120138
Materiál "S"® 1000 profil (fixní délka) jednodílné provedení DIN 8187 DIN 8187 - 32B-1 2" x 31 mm 70 75 31 19 44.6 30 47.3 50 221120139

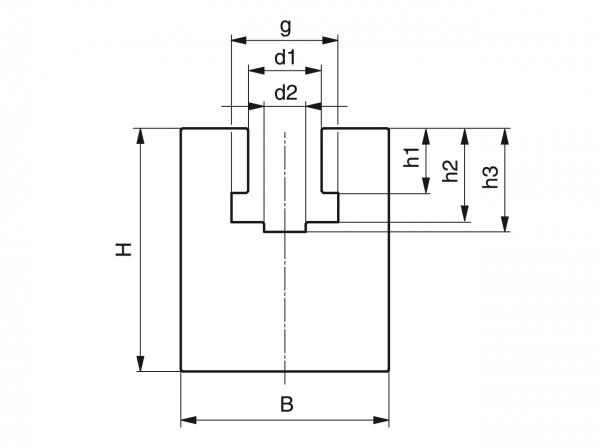

Typ K - Vedení pro válečkové řetězy - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
