Typ CTU

Vlastnosti

Tolerance plastových profilů Tolerance délky

Váš výběr

Vybraná varianta

Articles for selection:

Total articles:

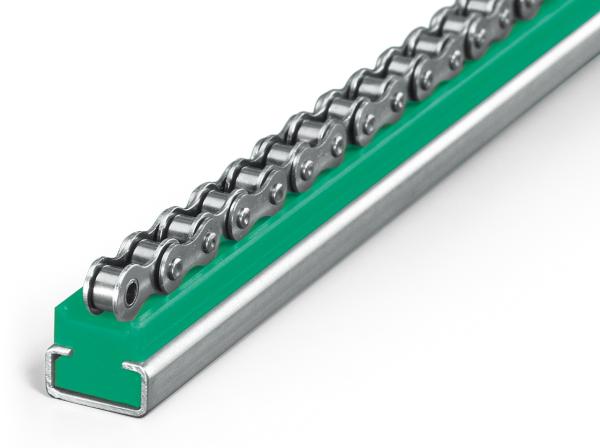

Typ CTU - Vedení pro válečkové řetězy - Murtfeldt GmbH Kunststoffe - Abbildung 1

Pro úplný náhled této oblasti produktu vyberte zobrazení na ploše.

Pro úplné zobrazení této oblasti produktu tablet překlopte.

Rozměry řetězu C-profil B1 B2 H Hc b h Kód C-Profily Kódové značení CAD
Originální Materiál "S"® zelený profil (2000 mm) pozinkovaná ocel C-profil (2000 mm) 3/8" x 5/32" + 1/2" x 3/16" (083-1) C3 17 20 14 17 12 2.2 351020003 221310010
Originální Materiál "S"® zelený profil (2000 mm) pozinkovaná ocel C-profil (6000 mm) 3/8" x 5/32" + 1/2" x 3/16" (083-1) C3 17 20 14 17 12 2.2 351060003 221310010
Originální Materiál "S"® zelený profil (2000 mm) nerezová ocel (V2A) C-profil (2000 mm) 3/8" x 5/32" + 1/2" x 3/16" (083-1) C3 17 20 14 17 12 2.2 351020103 221310010
Originální Materiál "S"® zelený profil (2000 mm) nerezová ocel (V2A) C-profil (6000 mm) 3/8" x 5/32" + 1/2" x 3/16" (083-1) C3 17 20 14 17 12 2.2 351060103 221310010
Originální Materiál "S"® zelený profil (fixní délka) pozinkovaná ocel C-profil (fixní délka) 3/8" x 5/32" + 1/2" x 3/16" (083-1) C3 17 20 14 17 12 2.2 351090003 221310110
Originální Materiál "S"® zelený profil (fixní délka) nerezová ocel (V2A) C-profil (fixní délka) 3/8" x 5/32" + 1/2" x 3/16" (083-1) C3 17 20 14 17 12 2.2 351090103 221310110
Materiál "S"® 1000 profil (2000 mm) pozinkovaná ocel C-profil (2000 mm) 3/8" x 5/32" + 1/2" x 3/16" (083-1) C3 17 20 14 17 12 2.2 351020003 221320010
Materiál "S"® 1000 profil (2000 mm) pozinkovaná ocel C-profil (6000 mm) 3/8" x 5/32" + 1/2" x 3/16" (083-1) C3 17 20 14 17 12 2.2 351060003 221320010
Materiál "S"® 1000 profil (2000 mm) nerezová ocel (V2A) C-profil (2000 mm) 3/8" x 5/32" + 1/2" x 3/16" (083-1) C3 17 20 14 17 12 2.2 351020103 221320010
Materiál "S"® 1000 profil (2000 mm) nerezová ocel (V2A) C-profil (6000 mm) 3/8" x 5/32" + 1/2" x 3/16" (083-1) C3 17 20 14 17 12 2.2 351060103 221320010
Materiál "S"® 1000 profil (fixní délka) pozinkovaná ocel C-profil (fixní délka) 3/8" x 5/32" + 1/2" x 3/16" (083-1) C3 17 20 14 17 12 2.2 351090003 221320110
Materiál "S"® 1000 profil (fixní délka) nerezová ocel (V2A) C-profil (fixní délka) 3/8" x 5/32" + 1/2" x 3/16" (083-1) C3 17 20 14 17 12 2.2 351090103 221320110

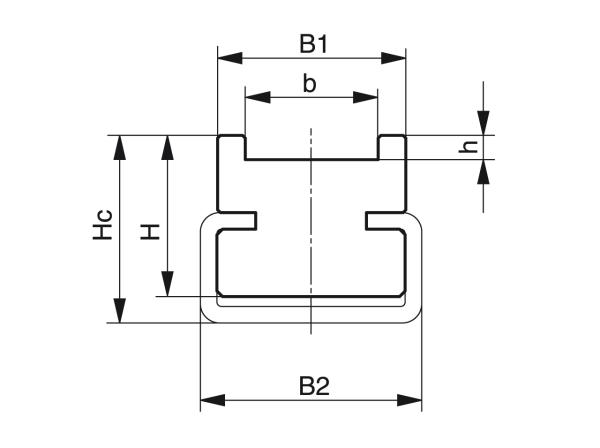

Typ CTU - Vedení pro válečkové řetězy - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
