Typ CT-Triplex

Vlastnosti

Tolerance plastových profilů Tolerance délky

Váš výběr

Vybraná varianta

Articles for selection:

Total articles:

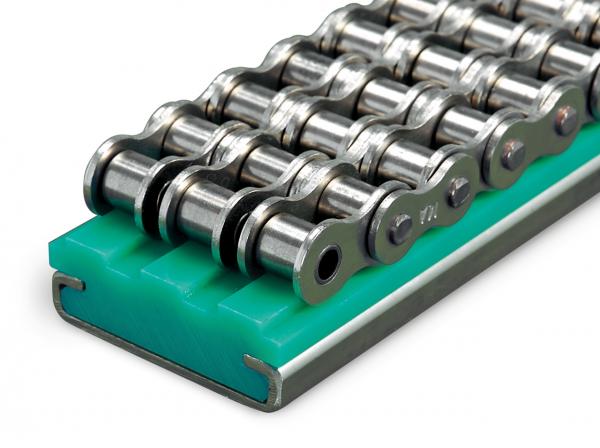

Typ CT-Triplex - Vedení pro válečkové řetězy - Murtfeldt GmbH Kunststoffe - Abbildung 1

Pro úplný náhled této oblasti produktu vyberte zobrazení na ploše.

Pro úplné zobrazení této oblasti produktu tablet překlopte.

DIN 8187 řetěz č. Rozměry řetězu v palcích C-profil B1 B2 H Hc b h 2e+b Kód C-Profily Kódové značení CAD
Originální Materiál "S"® zelený profil (2000 mm) pozinkovaná ocel C-profil (2000 mm) 06B-3 3/8" x 7/32" C5 30 28 15 20 5.3 1.5 25.9 351020005 221210023
Originální Materiál "S"® zelený profil (2000 mm) pozinkovaná ocel C-profil (2000 mm) 08B-3 1/2" x 5/16" C5 34.9 28 15 20 7.1 2.2 34.9 351020005 221210024
Originální Materiál "S"® zelený profil (2000 mm) pozinkovaná ocel C-profil (2000 mm) 10B-3 5/8" x 3/8" C4 50 50 15 17 8.9 2.6 42.1 351020004 221210025
Originální Materiál "S"® zelený profil (2000 mm) pozinkovaná ocel C-profil (2000 mm) 12B-3 3/4" x 7/16" C4 49.7 50 18 20 10.7 2.4 49.7 351020004 221210026
Originální Materiál "S"® zelený profil (2000 mm) pozinkovaná ocel C-profil (2000 mm) 16B-3 1" x 17 mm C6 79.5 80 20 22 15.7 3.5 79.5 351020006 221210027
Originální Materiál "S"® zelený profil (2000 mm) pozinkovaná ocel C-profil (2000 mm) 20B-3 1 1/4" x 3/4" C6 91 80 20 22 18 4.2 91 351020006 221210028
Originální Materiál "S"® zelený profil (2000 mm) pozinkovaná ocel C-profil (6000 mm) 06B-3 3/8" x 7/32" C5 30 28 15 20 5.3 1.5 25.9 351060005 221210023
Originální Materiál "S"® zelený profil (2000 mm) pozinkovaná ocel C-profil (6000 mm) 08B-3 1/2" x 5/16" C5 34.9 28 15 20 7.1 2.2 34.9 351060005 221210024
Originální Materiál "S"® zelený profil (2000 mm) pozinkovaná ocel C-profil (6000 mm) 10B-3 5/8" x 3/8" C4 50 50 15 17 8.9 2.6 42.1 351060004 221210025
Originální Materiál "S"® zelený profil (2000 mm) pozinkovaná ocel C-profil (6000 mm) 12B-3 3/4" x 7/16" C4 49.7 50 18 20 10.7 2.4 49.7 351060004 221210026
Originální Materiál "S"® zelený profil (2000 mm) pozinkovaná ocel C-profil (6000 mm) 16B-3 1" x 17 mm C6 79.5 80 20 22 15.7 3.5 79.5 351060006 221210027
Originální Materiál "S"® zelený profil (2000 mm) pozinkovaná ocel C-profil (6000 mm) 20B-3 1 1/4" x 3/4" C6 91 80 20 22 18 4.2 91 351060006 221210028
Originální Materiál "S"® zelený profil (2000 mm) nerezová ocel (V2A) C-profil (2000 mm) 06B-3 3/8" x 7/32" C5 30 28 15 20 5.3 1.5 25.9 351020105 221210023
Originální Materiál "S"® zelený profil (2000 mm) nerezová ocel (V2A) C-profil (2000 mm) 08B-3 1/2" x 5/16" C5 34.9 28 15 20 7.1 2.2 34.9 351020105 221210024
Originální Materiál "S"® zelený profil (2000 mm) nerezová ocel (V2A) C-profil (2000 mm) 10B-3 5/8" x 3/8" C4 50 50 15 17 8.9 2.6 42.1 351020104 221210025
Originální Materiál "S"® zelený profil (2000 mm) nerezová ocel (V2A) C-profil (2000 mm) 12B-3 3/4" x 7/16" C4 49.7 50 18 20 10.7 2.4 49.7 351020104 221210026
Originální Materiál "S"® zelený profil (2000 mm) nerezová ocel (V2A) C-profil (2000 mm) 16B-3 1" x 17 mm C6 79.5 80 20 22 15.7 3.5 79.5 351020106 221210027
Originální Materiál "S"® zelený profil (2000 mm) nerezová ocel (V2A) C-profil (2000 mm) 20B-3 1 1/4" x 3/4" C6 91 80 20 22 18 4.2 91 351020106 221210028
Originální Materiál "S"® zelený profil (2000 mm) nerezová ocel (V2A) C-profil (6000 mm) 06B-3 3/8" x 7/32" C5 30 28 15 20 5.3 1.5 25.9 351060105 221210023
Originální Materiál "S"® zelený profil (2000 mm) nerezová ocel (V2A) C-profil (6000 mm) 08B-3 1/2" x 5/16" C5 34.9 28 15 20 7.1 2.2 34.9 351060105 221210024
Originální Materiál "S"® zelený profil (2000 mm) nerezová ocel (V2A) C-profil (6000 mm) 10B-3 5/8" x 3/8" C4 50 50 15 17 8.9 2.6 42.1 351060104 221210025
Originální Materiál "S"® zelený profil (2000 mm) nerezová ocel (V2A) C-profil (6000 mm) 12B-3 3/4" x 7/16" C4 49.7 50 18 20 10.7 2.4 49.7 351060104 221210026
Originální Materiál "S"® zelený profil (2000 mm) nerezová ocel (V2A) C-profil (6000 mm) 16B-3 1" x 17 mm C6 79.5 80 20 22 15.7 3.5 79.5 351060106 221210027
Originální Materiál "S"® zelený profil (2000 mm) nerezová ocel (V2A) C-profil (6000 mm) 20B-3 1 1/4" x 3/4" C6 91 80 20 22 18 4.2 91 351060106 221210028
Originální Materiál "S"® zelený profil (fixní délka) pozinkovaná ocel C-profil (fixní délka) 06B-3 3/8" x 7/32" C5 30 28 15 20 5.3 1.5 25.9 351090005 221210123
Originální Materiál "S"® zelený profil (fixní délka) pozinkovaná ocel C-profil (fixní délka) 08B-3 1/2" x 5/16" C5 34.9 28 15 20 7.1 2.2 34.9 351090005 221210124
Originální Materiál "S"® zelený profil (fixní délka) pozinkovaná ocel C-profil (fixní délka) 10B-3 5/8" x 3/8" C4 50 50 15 17 8.9 2.6 42.1 351090004 221210125
Originální Materiál "S"® zelený profil (fixní délka) pozinkovaná ocel C-profil (fixní délka) 12B-3 3/4" x 7/16" C4 49.7 50 18 20 10.7 2.4 49.7 351090004 221210126
Originální Materiál "S"® zelený profil (fixní délka) pozinkovaná ocel C-profil (fixní délka) 16B-3 1" x 17 mm C6 79.5 80 20 22 15.7 3.5 79.5 351090006 221210127
Originální Materiál "S"® zelený profil (fixní délka) pozinkovaná ocel C-profil (fixní délka) 20B-3 1 1/4" x 3/4" C6 91 80 20 22 18 4.2 91 351090006 221210128
Originální Materiál "S"® zelený profil (fixní délka) nerezová ocel (V2A) C-profil (fixní délka) 06B-3 3/8" x 7/32" C5 30 28 15 20 5.3 1.5 25.9 351090105 221210123
Originální Materiál "S"® zelený profil (fixní délka) nerezová ocel (V2A) C-profil (fixní délka) 08B-3 1/2" x 5/16" C5 34.9 28 15 20 7.1 2.2 34.9 351090105 221210124
Originální Materiál "S"® zelený profil (fixní délka) nerezová ocel (V2A) C-profil (fixní délka) 10B-3 5/8" x 3/8" C4 50 50 15 17 8.9 2.6 42.1 351090104 221210125
Originální Materiál "S"® zelený profil (fixní délka) nerezová ocel (V2A) C-profil (fixní délka) 12B-3 3/4" x 7/16" C4 49.7 50 18 20 10.7 2.4 49.7 351090104 221210126
Originální Materiál "S"® zelený profil (fixní délka) nerezová ocel (V2A) C-profil (fixní délka) 16B-3 1" x 17 mm C6 79.5 80 20 22 15.7 3.5 79.5 351090106 221210127
Originální Materiál "S"® zelený profil (fixní délka) nerezová ocel (V2A) C-profil (fixní délka) 20B-3 1 1/4" x 3/4" C6 91 80 20 22 18 4.2 91 351090106 221210128
Materiál "S"® 1000 profil (2000 mm) pozinkovaná ocel C-profil (2000 mm) 06B-3 3/8" x 7/32" C5 30 28 15 20 5.3 1.5 25.9 351020005 221220023
Materiál "S"® 1000 profil (2000 mm) pozinkovaná ocel C-profil (2000 mm) 08B-3 1/2" x 5/16" C5 34.9 28 15 20 7.1 2.2 34.9 351020005 221220024
Materiál "S"® 1000 profil (2000 mm) pozinkovaná ocel C-profil (2000 mm) 10B-3 5/8" x 3/8" C4 50 50 15 17 8.9 2.6 42.1 351020004 221220025
Materiál "S"® 1000 profil (2000 mm) pozinkovaná ocel C-profil (2000 mm) 12B-3 3/4" x 7/16" C4 49.7 50 18 20 10.7 2.4 49.7 351020004 221220026
Materiál "S"® 1000 profil (2000 mm) pozinkovaná ocel C-profil (2000 mm) 16B-3 1" x 17 mm C6 79.5 80 20 22 15.7 3.5 79.5 351020006 221220027
Materiál "S"® 1000 profil (2000 mm) pozinkovaná ocel C-profil (2000 mm) 20B-3 1 1/4" x 3/4" C6 91 80 20 22 18 4.2 91 351020006 221220028
Materiál "S"® 1000 profil (2000 mm) pozinkovaná ocel C-profil (6000 mm) 06B-3 3/8" x 7/32" C5 30 28 15 20 5.3 1.5 25.9 351060005 221220023
Materiál "S"® 1000 profil (2000 mm) pozinkovaná ocel C-profil (6000 mm) 08B-3 1/2" x 5/16" C5 34.9 28 15 20 7.1 2.2 34.9 351060005 221220024
Materiál "S"® 1000 profil (2000 mm) pozinkovaná ocel C-profil (6000 mm) 10B-3 5/8" x 3/8" C4 50 50 15 17 8.9 2.6 42.1 351060004 221220025
Materiál "S"® 1000 profil (2000 mm) pozinkovaná ocel C-profil (6000 mm) 12B-3 3/4" x 7/16" C4 49.7 50 18 20 10.7 2.4 49.7 351060004 221220026
Materiál "S"® 1000 profil (2000 mm) pozinkovaná ocel C-profil (6000 mm) 16B-3 1" x 17 mm C6 79.5 80 20 22 15.7 3.5 79.5 351060006 221220027
Materiál "S"® 1000 profil (2000 mm) pozinkovaná ocel C-profil (6000 mm) 20B-3 1 1/4" x 3/4" C6 91 80 20 22 18 4.2 91 351060006 221220028
Materiál "S"® 1000 profil (2000 mm) nerezová ocel (V2A) C-profil (2000 mm) 06B-3 3/8" x 7/32" C5 30 28 15 20 5.3 1.5 25.9 351020105 221220023
Materiál "S"® 1000 profil (2000 mm) nerezová ocel (V2A) C-profil (2000 mm) 08B-3 1/2" x 5/16" C5 34.9 28 15 20 7.1 2.2 34.9 351020105 221220024
Materiál "S"® 1000 profil (2000 mm) nerezová ocel (V2A) C-profil (2000 mm) 10B-3 5/8" x 3/8" C4 50 50 15 17 8.9 2.6 42.1 351020104 221220025
Materiál "S"® 1000 profil (2000 mm) nerezová ocel (V2A) C-profil (2000 mm) 12B-3 3/4" x 7/16" C4 49.7 50 18 20 10.7 2.4 49.7 351020104 221220026
Materiál "S"® 1000 profil (2000 mm) nerezová ocel (V2A) C-profil (2000 mm) 16B-3 1" x 17 mm C6 79.5 80 20 22 15.7 3.5 79.5 351020106 221220027
Materiál "S"® 1000 profil (2000 mm) nerezová ocel (V2A) C-profil (2000 mm) 20B-3 1 1/4" x 3/4" C6 91 80 20 22 18 4.2 91 351020106 221220028
Materiál "S"® 1000 profil (2000 mm) nerezová ocel (V2A) C-profil (6000 mm) 06B-3 3/8" x 7/32" C5 30 28 15 20 5.3 1.5 25.9 351060105 221220023
Materiál "S"® 1000 profil (2000 mm) nerezová ocel (V2A) C-profil (6000 mm) 08B-3 1/2" x 5/16" C5 34.9 28 15 20 7.1 2.2 34.9 351060105 221220024
Materiál "S"® 1000 profil (2000 mm) nerezová ocel (V2A) C-profil (6000 mm) 10B-3 5/8" x 3/8" C4 50 50 15 17 8.9 2.6 42.1 351060104 221220025
Materiál "S"® 1000 profil (2000 mm) nerezová ocel (V2A) C-profil (6000 mm) 12B-3 3/4" x 7/16" C4 49.7 50 18 20 10.7 2.4 49.7 351060104 221220026
Materiál "S"® 1000 profil (2000 mm) nerezová ocel (V2A) C-profil (6000 mm) 16B-3 1" x 17 mm C6 79.5 80 20 22 15.7 3.5 79.5 351060106 221220027
Materiál "S"® 1000 profil (2000 mm) nerezová ocel (V2A) C-profil (6000 mm) 20B-3 1 1/4" x 3/4" C6 91 80 20 22 18 4.2 91 351060106 221220028
Materiál "S"® 1000 profil (fixní délka) pozinkovaná ocel C-profil (fixní délka) 06B-3 3/8" x 7/32" C5 30 28 15 20 5.3 1.5 25.9 351090005 221220123
Materiál "S"® 1000 profil (fixní délka) pozinkovaná ocel C-profil (fixní délka) 08B-3 1/2" x 5/16" C5 34.9 28 15 20 7.1 2.2 34.9 351090005 221220124
Materiál "S"® 1000 profil (fixní délka) pozinkovaná ocel C-profil (fixní délka) 10B-3 5/8" x 3/8" C4 50 50 15 17 8.9 2.6 42.1 351090004 221220125
Materiál "S"® 1000 profil (fixní délka) pozinkovaná ocel C-profil (fixní délka) 12B-3 3/4" x 7/16" C4 49.7 50 18 20 10.7 2.4 49.7 351090004 221220126
Materiál "S"® 1000 profil (fixní délka) pozinkovaná ocel C-profil (fixní délka) 16B-3 1" x 17 mm C6 79.5 80 20 22 15.7 3.5 79.5 351090006 221220127
Materiál "S"® 1000 profil (fixní délka) pozinkovaná ocel C-profil (fixní délka) 20B-3 1 1/4" x 3/4" C6 91 80 20 22 18 4.2 91 351090006 221220128
Materiál "S"® 1000 profil (fixní délka) nerezová ocel (V2A) C-profil (fixní délka) 06B-3 3/8" x 7/32" C5 30 28 15 20 5.3 1.5 25.9 351090105 221220123
Materiál "S"® 1000 profil (fixní délka) nerezová ocel (V2A) C-profil (fixní délka) 08B-3 1/2" x 5/16" C5 34.9 28 15 20 7.1 2.2 34.9 351090105 221220124
Materiál "S"® 1000 profil (fixní délka) nerezová ocel (V2A) C-profil (fixní délka) 10B-3 5/8" x 3/8" C4 50 50 15 17 8.9 2.6 42.1 351090104 221220125
Materiál "S"® 1000 profil (fixní délka) nerezová ocel (V2A) C-profil (fixní délka) 12B-3 3/4" x 7/16" C4 49.7 50 18 20 10.7 2.4 49.7 351090104 221220126
Materiál "S"® 1000 profil (fixní délka) nerezová ocel (V2A) C-profil (fixní délka) 16B-3 1" x 17 mm C6 79.5 80 20 22 15.7 3.5 79.5 351090106 221220127
Materiál "S"® 1000 profil (fixní délka) nerezová ocel (V2A) C-profil (fixní délka) 20B-3 1 1/4" x 3/4" C6 91 80 20 22 18 4.2 91 351090106 221220128

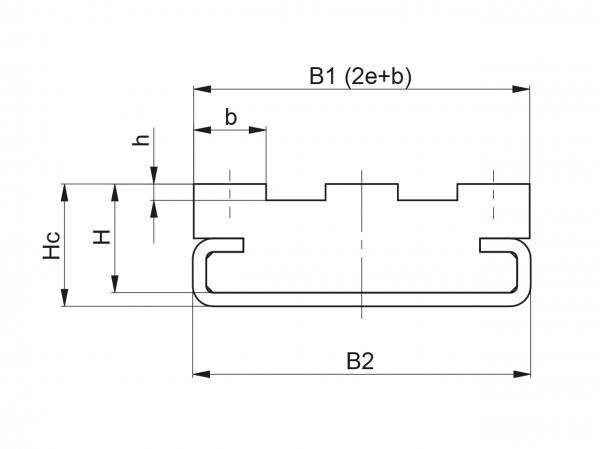

Typ CT-Triplex - Vedení pro válečkové řetězy - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1

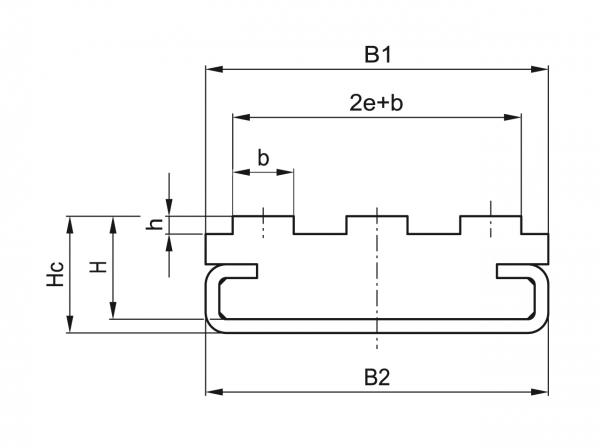

Typ CT-Triplex - Vedení pro válečkové řetězy - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 2

  • from 12B-3 to 20B-3
