Typ FK

Vlastnosti

Tolerance plastových profilů Tolerance délky Vhodné pro použití v místech s nebezpečím výbuchu

Váš výběr

Vybraná varianta

Articles for selection:

Total articles:

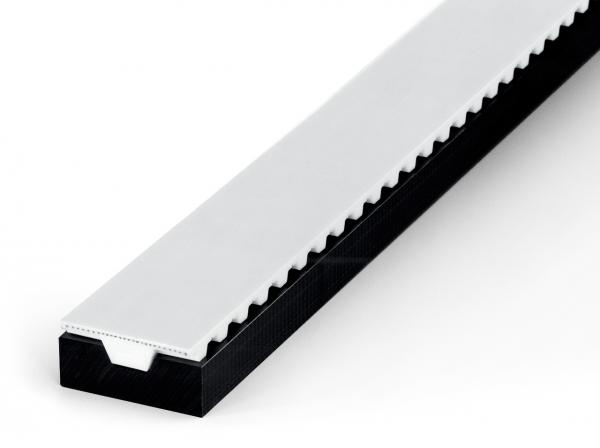

Typ FK - Vedení pro řemeny - Murtfeldt GmbH Kunststoffe - Abbildung 1

Pro úplný náhled této oblasti produktu vyberte zobrazení na ploše.

Pro úplné zobrazení této oblasti produktu tablet překlopte.

Typ řemenu B H b h Kódové značení CAD
profil (2000 mm) 25/TK5 28 10 6 3.5 231010021
profil (2000 mm) 32/TK5 35 10 6 3.5 231010022
profil (2000 mm) 32/TK10* 35 12 9.5 4 231010023
profil (2000 mm) 50/TK10* 55 12 9.5 4 231010024
profil (2000 mm) 75/TK10 80 15 13 5 231010025
profil (2000 mm) 100/TK 10 105 15 13 5 231010026
profil (fixní délka) 25/TK5 28 10 6 3.5 231010121
profil (fixní délka) 32/TK5 35 10 6 3.5 231010122
profil (fixní délka) 32/TK10* 35 12 9.5 4 231010123
profil (fixní délka) 50/TK10* 55 12 9.5 4 231010124
profil (fixní délka) 75/TK10 80 15 13 5 231010125
profil (fixní délka) 100/TK 10 105 15 13 5 231010126

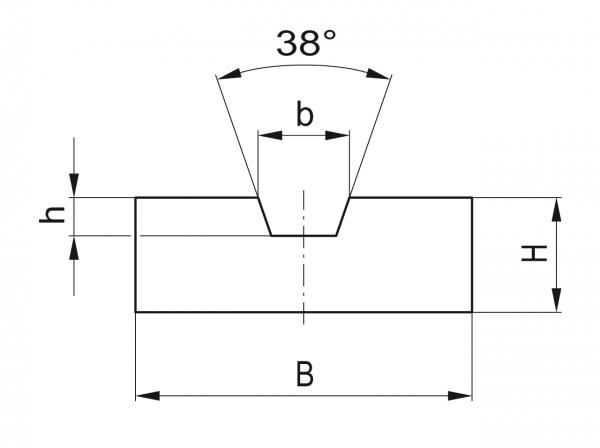

Typ FK - Vedení pro řemeny - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
