Typ CRG

Vlastnosti

Tolerance plastových profilů Tolerance délky

Váš výběr

Vybraná varianta

Articles for selection:

Total articles:

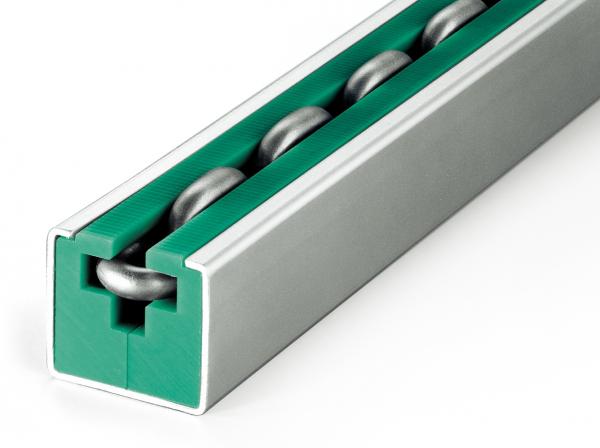

Typ CRG - Vedení pro článkové řetězy - Murtfeldt GmbH Kunststoffe - Abbildung 1

Pro úplný náhled této oblasti produktu vyberte zobrazení na ploše.

Pro úplné zobrazení této oblasti produktu tablet překlopte.

Nominální tloušťka d. DIN 766/764 C-profil B Hc d h Kód C-Profily Kódové značení CAD
Originální Materiál "S"® zelený profil (2000 mm) pozinkovaná ocel C-profil (2000 mm) 6 C11 45 40 7 8 351020011 231110009
Originální Materiál "S"® zelený profil (2000 mm) pozinkovaná ocel C-profil (2000 mm) 8 C11 45 40 9.5 9.5 351020011 231110010
Originální Materiál "S"® zelený profil (2000 mm) pozinkovaná ocel C-profil (2000 mm) 10 C13 65 55 11.5 14 351020013 231110011
Originální Materiál "S"® zelený profil (2000 mm) pozinkovaná ocel C-profil (2000 mm) 13 C13 65 55 15 18 351020013 231110012
Originální Materiál "S"® zelený profil (2000 mm) pozinkovaná ocel C-profil (6000 mm) 6 C11 45 40 7 8 351060011 231110009
Originální Materiál "S"® zelený profil (2000 mm) pozinkovaná ocel C-profil (6000 mm) 8 C11 45 40 9.5 9.5 351060011 231110010
Originální Materiál "S"® zelený profil (2000 mm) pozinkovaná ocel C-profil (6000 mm) 10 C13 65 55 11.5 14 351060013 231110011
Originální Materiál "S"® zelený profil (2000 mm) pozinkovaná ocel C-profil (6000 mm) 13 C13 65 55 15 18 351060013 231110012
Originální Materiál "S"® zelený profil (2000 mm) nerezová ocel (V2A) C-profil (2000 mm) 6 C11 45 40 7 8 351020111 231110009
Originální Materiál "S"® zelený profil (2000 mm) nerezová ocel (V2A) C-profil (2000 mm) 8 C11 45 40 9.5 9.5 351020111 231110010
Originální Materiál "S"® zelený profil (2000 mm) nerezová ocel (V2A) C-profil (2000 mm) 10 C13 65 55 11.5 14 351020113 231110011
Originální Materiál "S"® zelený profil (2000 mm) nerezová ocel (V2A) C-profil (2000 mm) 13 C13 65 55 15 18 351020113 231110012
Originální Materiál "S"® zelený profil (2000 mm) nerezová ocel (V2A) C-profil (6000 mm) 6 C11 45 40 7 8 351060111 231110009
Originální Materiál "S"® zelený profil (2000 mm) nerezová ocel (V2A) C-profil (6000 mm) 8 C11 45 40 9.5 9.5 351060111 231110010
Originální Materiál "S"® zelený profil (2000 mm) nerezová ocel (V2A) C-profil (6000 mm) 10 C13 65 55 11.5 14 351060113 231110011
Originální Materiál "S"® zelený profil (2000 mm) nerezová ocel (V2A) C-profil (6000 mm) 13 C13 65 55 15 18 351060113 231110012
Originální Materiál "S"® zelený profil (fixní délka) pozinkovaná ocel C-profil (fixní délka) 6 C11 45 40 7 8 351090011 231110109
Originální Materiál "S"® zelený profil (fixní délka) pozinkovaná ocel C-profil (fixní délka) 8 C11 45 40 9.5 9.5 351090011 231110110
Originální Materiál "S"® zelený profil (fixní délka) pozinkovaná ocel C-profil (fixní délka) 10 C13 65 55 11.5 14 351090013 231110111
Originální Materiál "S"® zelený profil (fixní délka) pozinkovaná ocel C-profil (fixní délka) 13 C13 65 55 15 18 351090013 231110112
Originální Materiál "S"® zelený profil (fixní délka) nerezová ocel (V2A) C-profil (fixní délka) 6 C11 45 40 7 8 351090111 231110109
Originální Materiál "S"® zelený profil (fixní délka) nerezová ocel (V2A) C-profil (fixní délka) 8 C11 45 40 9.5 9.5 351090111 231110110
Originální Materiál "S"® zelený profil (fixní délka) nerezová ocel (V2A) C-profil (fixní délka) 10 C13 65 55 11.5 14 351090113 231110111
Originální Materiál "S"® zelený profil (fixní délka) nerezová ocel (V2A) C-profil (fixní délka) 13 C13 65 55 15 18 351090113 231110112
Materiál "S"® 1000 profil (2000 mm) pozinkovaná ocel C-profil (2000 mm) 6 C11 45 40 7 8 351020011 231120009
Materiál "S"® 1000 profil (2000 mm) pozinkovaná ocel C-profil (2000 mm) 8 C11 45 40 9.5 9.5 351020011 231120010
Materiál "S"® 1000 profil (2000 mm) pozinkovaná ocel C-profil (2000 mm) 10 C13 65 55 11.5 14 351020013 231120011
Materiál "S"® 1000 profil (2000 mm) pozinkovaná ocel C-profil (2000 mm) 13 C13 65 55 15 18 351020013 231120012
Materiál "S"® 1000 profil (2000 mm) pozinkovaná ocel C-profil (6000 mm) 6 C11 45 40 7 8 351060011 231120009
Materiál "S"® 1000 profil (2000 mm) pozinkovaná ocel C-profil (6000 mm) 8 C11 45 40 9.5 9.5 351060011 231120010
Materiál "S"® 1000 profil (2000 mm) pozinkovaná ocel C-profil (6000 mm) 10 C13 65 55 11.5 14 351060013 231120011
Materiál "S"® 1000 profil (2000 mm) pozinkovaná ocel C-profil (6000 mm) 13 C13 65 55 15 18 351060013 231120012
Materiál "S"® 1000 profil (2000 mm) nerezová ocel (V2A) C-profil (2000 mm) 6 C11 45 40 7 8 351020111 231120009
Materiál "S"® 1000 profil (2000 mm) nerezová ocel (V2A) C-profil (2000 mm) 8 C11 45 40 9.5 9.5 351020111 231120010
Materiál "S"® 1000 profil (2000 mm) nerezová ocel (V2A) C-profil (2000 mm) 10 C13 65 55 11.5 14 351020113 231120011
Materiál "S"® 1000 profil (2000 mm) nerezová ocel (V2A) C-profil (2000 mm) 13 C13 65 55 15 18 351020113 231120012
Materiál "S"® 1000 profil (2000 mm) nerezová ocel (V2A) C-profil (6000 mm) 6 C11 45 40 7 8 351060111 231120009
Materiál "S"® 1000 profil (2000 mm) nerezová ocel (V2A) C-profil (6000 mm) 8 C11 45 40 9.5 9.5 351060111 231120010
Materiál "S"® 1000 profil (2000 mm) nerezová ocel (V2A) C-profil (6000 mm) 10 C13 65 55 11.5 14 351060113 231120011
Materiál "S"® 1000 profil (2000 mm) nerezová ocel (V2A) C-profil (6000 mm) 13 C13 65 55 15 18 351060113 231120012
Materiál "S"® 1000 profil (fixní délka) pozinkovaná ocel C-profil (fixní délka) 6 C11 45 40 7 8 351090011 231120109
Materiál "S"® 1000 profil (fixní délka) pozinkovaná ocel C-profil (fixní délka) 8 C11 45 40 9.5 9.5 351090011 231120110
Materiál "S"® 1000 profil (fixní délka) pozinkovaná ocel C-profil (fixní délka) 10 C13 65 55 11.5 14 351090013 231120111
Materiál "S"® 1000 profil (fixní délka) pozinkovaná ocel C-profil (fixní délka) 13 C13 65 55 15 18 351090013 231120112
Materiál "S"® 1000 profil (fixní délka) nerezová ocel (V2A) C-profil (fixní délka) 6 C11 45 40 7 8 351090111 231120109
Materiál "S"® 1000 profil (fixní délka) nerezová ocel (V2A) C-profil (fixní délka) 8 C11 45 40 9.5 9.5 351090111 231120110
Materiál "S"® 1000 profil (fixní délka) nerezová ocel (V2A) C-profil (fixní délka) 10 C13 65 55 11.5 14 351090113 231120111
Materiál "S"® 1000 profil (fixní délka) nerezová ocel (V2A) C-profil (fixní délka) 13 C13 65 55 15 18 351090113 231120112

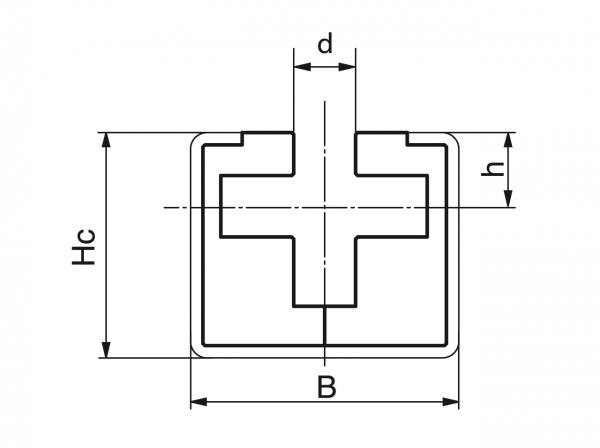

Typ CRG - Vedení pro článkové řetězy - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
