Zatáčková vedení pro destičkové řetězy s drážkou TAB

Váš výběr

Vybraná varianta

Articles for selection:

Total articles:

Zatáčková vedení pro destičkové řetězy s drážkou TAB - Profily pro dopravníky - Murtfeldt GmbH Kunststoffe - Abbildung 1

Pro úplný náhled této oblasti produktu vyberte zobrazení na ploše.

Pro úplné zobrazení této oblasti produktu tablet překlopte.

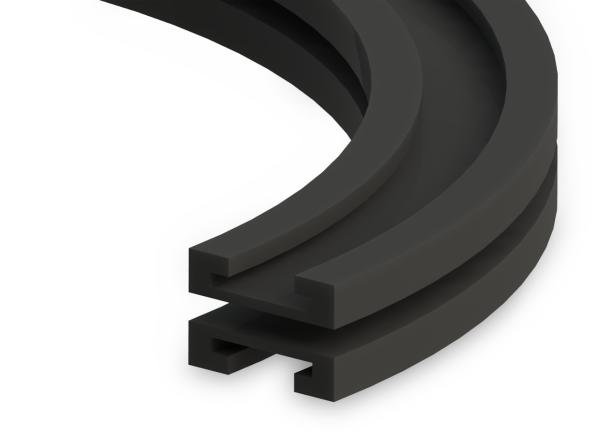

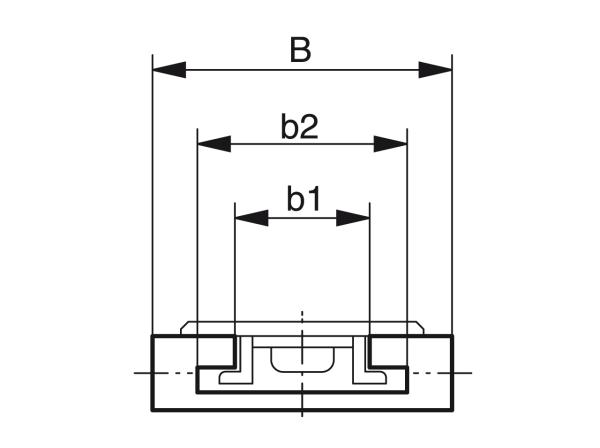

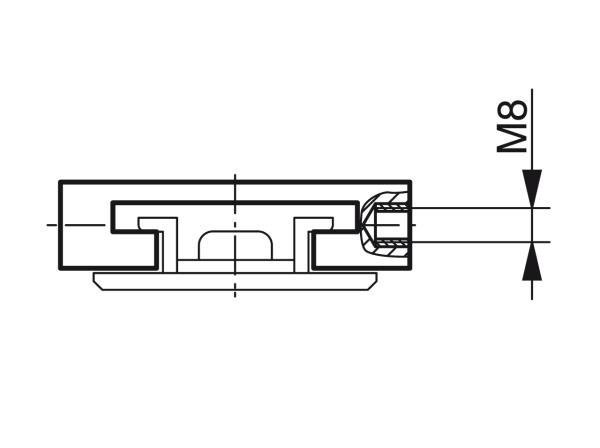

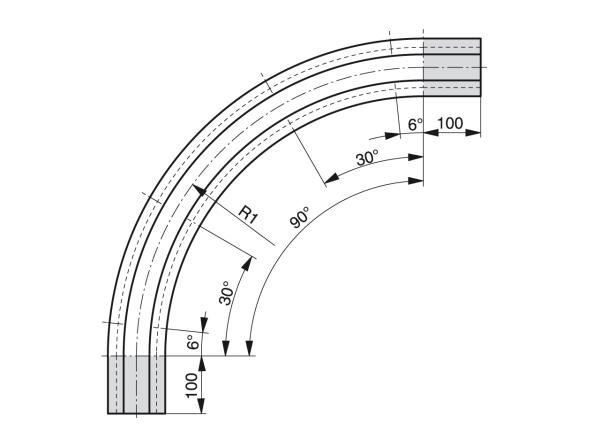

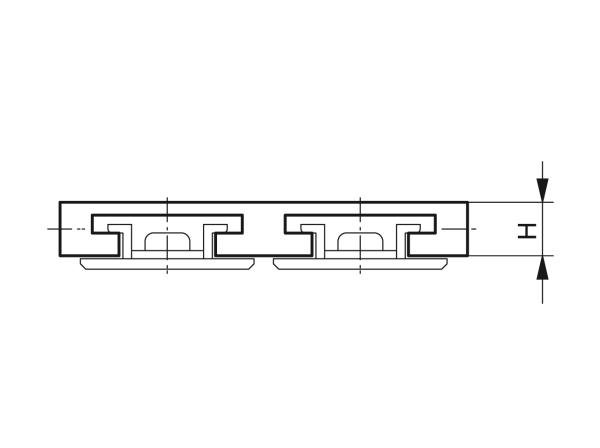

Typ Rovné konce (100mm) Typ řetězu Počet řad B a R1 b1 b2 H h1 h2 Kódové značení CAD
rovné konce 1 řada T500/1GE ano SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 1 100 90 500 45 70 25 10.6 19 321020076
rovné konce 1 řada T860/1GE ano SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 1 100 90 860 45 70 25 10.6 19 321020082
rovné konce 1 řada T610/1GE ano SS881TAB-K450, SSC881TAB-K450, SSC8811TAB-K450, LF880TAB-K450, D880TAB-K450 1 125 120 610 45 70 25 10.6 19 321020087
rovné konce 1 řada T610/1GE ano SS881TAB-K750, SSC8811TAB-K750 1 200 195 610 45 70 25 10.6 19 321020091
rovné konce 1 řada T610/1GE ano LF882TAB-K450 1 125 120 610 58 90 32 21 26 321020094
rovné konce 1 řada T610/1GE ano LF882TAB-K750 1 200 195 610 58 90 32 21 26 321020097
rovné konce 1 řada T610/1GE ano LF882TAB-K1000 1 265 260 610 58 90 32 21 26 321020099
rovné konce 1 řada T610/1GE ano LF882TAB-K1200 1 320 310 610 58 90 32 21 26 321020100
rovné konce 2 řady T500/2GE ano SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 2 190 90 500 45 70 25 10.6 19 321020077
rovné konce 2 řady T860/2GE ano SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 2 190 90 860 45 70 25 10.6 19 321020083
rovné konce 2 řady T610/2GE ano SS881TAB-K450, SSC881TAB-K450, SSC8811TAB-K450, LF880TAB-K450, D880TAB-K450 2 245 120 610 45 70 25 10.6 19 321020088
rovné konce 2 řady T610/2GE ano SS881TAB-K750, SSC8811TAB-K750 2 395 195 610 45 70 25 10.6 19 321020092
rovné konce 2 řady T610/2GE ano LF882TAB-K450 2 245 120 610 58 90 32 21 26 321020095
rovné konce 2 řady T610/2GE ano LF882TAB-K750 2 395 195 610 58 90 32 21 26 321020098
rovné konce 3 řady T500/3GE ano SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 3 280 90 500 45 70 25 10.6 19 321020078
rovné konce 3 řady T860/3GE ano SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 3 280 90 860 45 70 25 10.6 19 321020084
rovné konce 3 řady T610/3GE ano SS881TAB-K450, SSC881TAB-K450, SSC8811TAB-K450, LF880TAB-K450, D880TAB-K450 3 365 120 610 45 70 25 10.6 19 321020089
rovné konce 3 řady T610/3GE ano SS881TAB-K750, SSC8811TAB-K750 3 590 195 610 45 70 25 10.6 19 321020093
rovné konce 3 řady T610/3GE ano LF882TAB-K450 3 365 120 610 58 90 32 21 26 321020096
rovné konce 4 řady T500/4GE ano SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 4 370 90 500 45 70 25 10.6 19 321020079
rovné konce 4 řady T860/4GE ano SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 4 370 90 860 45 70 25 10.6 19 321020085
rovné konce 4 řady T610/4GE ano SS881TAB-K450, SSC881TAB-K450, SSC8811TAB-K450, LF880TAB-K450, D880TAB-K450 4 485 120 610 45 70 25 10.6 19 321020090
rovné konce 5 řad T500/5GE ano SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 5 460 90 500 45 70 25 10.6 19 321020080
rovné konce 5 řad T860/5GE ano SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 5 460 90 860 45 70 25 10.6 19 321020086
rovné konce 6 řad T500/6GE ano SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 6 550 90 500 45 70 25 10.6 19 321020081
bez rovných konců 1 řada T500/1 ne SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 1 100 90 500 45 70 25 10.6 19 321020026
bez rovných konců 1 řada T860/1 ne SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 1 100 90 860 45 70 25 10.6 19 321020046
bez rovných konců 1 řada T610/1 ne SS881TAB-K450, SSC881TAB-K450, SSC8811TAB-K450, LF880TAB-K450, D880TAB-K450 1 125 120 610 45 70 25 10.6 19 321020032
bez rovných konců 1 řada T610/1 ne SS881TAB-K750, SSC8811TAB-K750 1 200 195 610 45 70 25 10.6 19 321020036
bez rovných konců 1 řada T610/1 ne LF882TAB-K450 1 125 120 610 58 90 32 21 26 321020039
bez rovných konců 1 řada T610/1 ne LF882TAB-K750 1 200 195 610 58 90 32 21 26 321020042
bez rovných konců 1 řada T610/1 ne LF882TAB-K1000 1 265 260 610 58 90 32 21 26 321020044
bez rovných konců 1 řada T610/1 ne LF882TAB-K1200 1 320 310 610 58 90 32 21 26 321020045
bez rovných konců 2 řady T500/2 ne SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 2 190 90 500 45 70 25 10.6 19 321020027
bez rovných konců 2 řady T860/2 ne SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 2 190 90 860 45 70 25 10.6 19 321020047
bez rovných konců 2 řady T610/2 ne SS881TAB-K450, SSC881TAB-K450, SSC8811TAB-K450, LF880TAB-K450, D880TAB-K450 2 245 120 610 45 70 25 10.6 19 321020033
bez rovných konců 2 řady T610/2 ne SS881TAB-K750, SSC8811TAB-K750 2 395 195 610 45 70 25 10.6 19 321020037
bez rovných konců 2 řady T610/2 ne LF882TAB-K450 2 245 120 610 58 90 32 21 26 321020040
bez rovných konců 2 řady T610/2 ne LF882TAB-K750 2 395 195 610 58 90 32 21 26 321020043
bez rovných konců 3 řady T500/3 ne SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 3 280 90 500 45 70 25 10.6 19 321020028
bez rovných konců 3 řady T860/3 ne SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 3 280 90 860 45 70 25 10.6 19 321020048
bez rovných konců 3 řady T610/3 ne SS881TAB-K450, SSC881TAB-K450, SSC8811TAB-K450, LF880TAB-K450, D880TAB-K450 3 365 120 610 45 70 25 10.6 19 321020034
bez rovných konců 3 řady T610/3 ne SS881TAB-K750, SSC8811TAB-K750 3 590 195 610 45 70 25 10.6 19 321020038
bez rovných konců 3 řady T610/3 ne LF882TAB-K450 3 365 120 610 58 90 32 21 26 321020041
bez rovných konců 4 řady T500/4 ne SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 4 370 90 500 45 70 25 10.6 19 321020029
bez rovných konců 4 řady T860/4 ne SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 4 370 90 860 45 70 25 10.6 19 321020049
bez rovných konců 4 řady T610/4 ne SS881TAB-K450, SSC881TAB-K450, SSC8811TAB-K450, LF880TAB-K450, D880TAB-K450 4 485 120 610 45 70 25 10.6 19 321020035
bez rovných konců 5 řad T500/5 ne SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 5 460 90 500 45 70 25 10.6 19 321020030
bez rovných konců 5 řad T860/5 ne SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 5 460 90 860 45 70 25 10.6 19 321020050
bez rovných konců 6 řad T500/6 ne SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 6 550 90 500 45 70 25 10.6 19 321020031
