Řetězové tyče

Ekonomické, flexibilní a robustní tyče

Výhody

  • Menší náchylnost k podřezávání zubů. Chyby ve vyrovnání mohou být korigovány zmenšením šířky kola
  • Vysoká stabilita
  • Klecový profil se při změně teploty může roztahovat
  • Jednoduchá montáž
  • Ekonomická alternativa k frézovaným tyčím

Konstrukce

Napínací sada je spojena s řetězovou tyčí řetězovou spojkou simplex. Řetěz je veden v plastovém profilu z Materiálu “S“®1000 zelený. Plastové vedení je uzavřeno v ocelovém C-profilu. Ocelové C-profily jsou k základně připevněny pomocí držáků. Pro řetězy delší než 2500 mm jsou dodávány kotvící díly, které jsou k tyči upevněny řetězovou spojkou duplex. Při rozjezdu a zpomalení zabraňují díly pohybu řetězové tyče v plastovém profilu. Řetězové tyče jsou určeny pro velikosti řetězů 1/2", 5/8", 3/4" a 1".

Řetězové tyče jsou více než ekonomickou variantou k frézovaným ozubeným tyčím. Systém je charakteristický snadnou instalací a nastavením. Připojuje se pomocí kotevního článku na jednom konci a pomocí napínací sady na druhém konci.

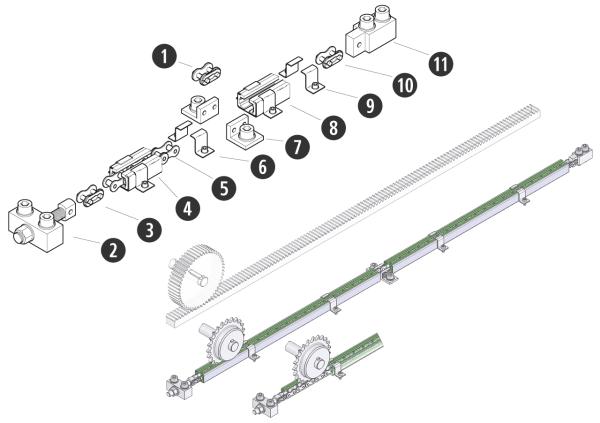

1: Connection element (duplex), 2: Tension set, 3: Connection element, 4: Cage profile, 5: Roller chain, 6: Clamp, 7: Brackets, 8: Cage profile, 9: Clamp, 10: Connection element (simplex), 11: Anchor plate



Plnou rychlostí vpřed - tangenciální síla na kolo

Pro zajištění optimálního toku sil a maximální životnosti komponent je rozhodující vhodný výběr kola. K udržení vhodného kontaktního poměru musí být použito kolo s cévovým ozubením. Minimální doporučovaný počet zubů je 15, optimální počet zubů je 19.

Všechny dostupné informace a výpočty řetězové tyče naleznete na www.murtfeldt.cz v sekci Produkty.
Kontaktujte nás, rádi Vám pomůžeme s výběrem.

DIN 8187 chain no. Chain dimensions in inches Clamping nut fastening torque Clearance between tooth base and chain roller Max. tangential force*
08B-1 1/2" x 5/16" 3 – 5 Nm 0,3 – 0,5 mm 2700 N
10B-1 5/8" x 3/8" 3 – 8 Nm 0,3 – 0,5 mm 3300 N
12B-1 3/4" x 7/16" 8 – 13 Nm 0,3 – 0,6 mm 4300 N
16B-1 1" x 17 mm 22 – 30 Nm 0,4 – 0,8 mm 9000 N

*Uvedené tangenciální síly v tabulce jsou maximální hodnoty. Tyto hodnoty by neměly být při rozjezdu/zpomalení překročeny více než o 25%.

Řetězová tyč 5/8"
pro aktivní délku 1700 mm,
počet zubů Z = 19:
sestava řetězové tyče:

  • 1 plastový profil 5/8", délka 1800 mm
  • 1 napínací sada
  • 1 kotevní článek
  • 2 páry držáků
  • 1 ISO válečkový řetěz 10B, 115 článků, vnitřní článek na obou stranách (40% předpětí)
  • 2 rovné spojky simplex, ISO - řetěz 10B

Příklad objednávky pro délky do 2500mm

Řetězová tyč ¾"
pro aktivní délku 3800 mm,
počet zubů Z = 21:
sestava řetězové tyče:

  • 2 plastové profily ¾", délka 1937 mm
  • 1 napínací sada
  • 1 kotevní článek
  • 4 páry držáků
  • 1 pár kotvící sada
  • 2 ISO válečkový řetěz 12B, délka 103 článků, vnitřní článek na obou stranách (40% předpětí)
  • 2 rovné spojky simplex, ISO - řetěz 12B
  • 1 rovná spojka duplex, ISO - řetěz 12B-Duplex

Příklad objednávky pro délky větší než 2500 mm

Product range

Product name


 Unit


 1/2" / 08B-1
12,7 mm
article no.		 5/8" (10B-1)
15,9 mm
article no.		 1/4" (12B-1)
19,05 mm
article no.
 1" (16B-1)
25,4 mm
article no.
Tension set Stück 353 010 004 353 010 009 353 010 014 353 010 019
Anchor plate Stück 353 010 005 353 010 010 353 010 015 353 010 020
Mounting bracket 1 Paar 353 010 003 353 010 008 353 010 013 353 010 018
Clamps 1 Paar 353 010 001 353 010 001 353 010 002 353 010 002
Chain rack profile, "S" ® 1000, fixed length Stück 221 320 144 221 320 145 221 320 146 221 320 147
Steel C profile, galvanized, fixed length Stück 351 090 010 351 090 010 351 090 011 351 090 011
Connection element, simplex Stück 353 010 006 353 010 011 353 010 016 353 010 021
Connection element, duplex Stück 353 010 007 353 010 012 353 010 017 353 010 022

Standard sprocket product range

S výběrem vhodného typu řetězové tyče a zodpovězení dotazů ohledně konstrukce Vám zajistí naše technické oddělení.

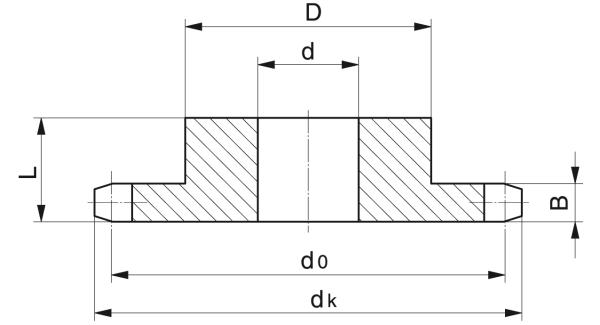

DIN 8187 chain no. No. of teeth Z Pitch circle Ø d0 Tip circle Ødk Hub
 Tooth width B Bore hole d Article no. Availability
D L

08B-1 15 60,64 69,1 30,5 25 6,3 10 354 020 001 ○
17 68,72 77,2 38,5 25 6,3 12 354 020 002 ○
19 76,81 85,3 46,5 25 6,3 12 354 020 003 ○
21 84,89 93,4 54,5 25 6,3 16 354 020 004 ○
23 92,98 101,4 63,0 25 6,3 16 354 020 005 ○

10B-1 15 75,80 85,9 45,5 25 8,0 12 354 020 006 ○
17 85,90 96,0 55,5 25 8,0 16 354 020 007 ○
19 96,01 106,1 66,0 25 8,0 16 354 020 008 ○
21 106,12 116,2 76,0 25 8,0 16 354 020 009 ○
23 116,22 126,3 86,0 25 8,0 16 354 020 010 ○

12B-1 15 90,96 103,0 45,0 35 9,5 16 354 020 011 ○
17 103,08 115,1 57,0 35 9,5 20 354 020 012 ○
19 115,21 127,3 69,0 35 9,5 20 354 020 013 ○
21 127,34 139,4 81,0 35 9,5 20 354 020 014 ○
23 139,47 151,5 93,0 35 9,5 20 354 020 015 ○

16B-1 15 121,28 137,1 75,0 40 14,0 20 354 020 016 ○
17 137,45 153,3 91,0 40 14,0 20 354 020 017 ○
19 153,62 169,5 107,0 40 14,0 20 354 020 018 ○
21 169,79 185,6 123,0 40 14,0 25 354 020 019 ○
23 185,96 201,8 140,0 40 14,0 25 354 020 020 ○

Dimensions in mm. ○ Available within 10 days.
