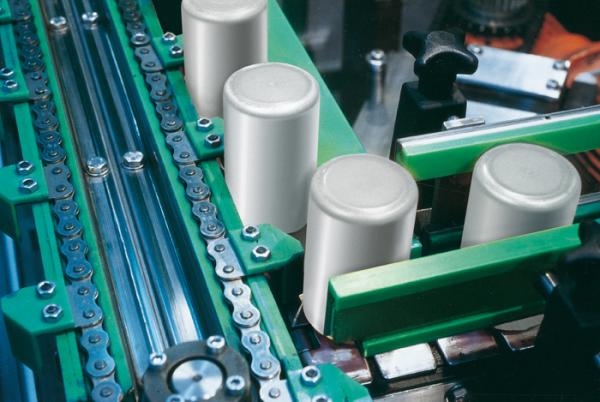

Konstrukce s plastovým vedením

Vedení řetězů, řemenů a kluzné profily Murtfeldt

Konstrukce s využitím termoplastických vedení vyžadují předem pečlivé rozhodnutí. Pro výběr materiálu a tvaru plastového vedení mají zásadní význam provozní podmínky dané aplikace. Měly by jste si předem zodpovědět následující otázky:

Jakému statickému a dynamickému zatížení bude vedení vystaveno?
Jakým okolním činitelům, jako jsou chemikálie, horká nebo studená voda, pára nebo ostatnímu bude vedení vystaveno?
Bude vedení v přímém kontaktu s potravinami?
Jak vysoká bude pracovní teplota?
Jak bude vedení připevněno k C-profilu (přišroubováno nebo vsunuto)?

V porovnání s kovovými materiály mají termoplasty vyšší součinitel lineární teplotní roztažnosti.

Výpočet

Pokud počítáme roztažnost, musíme vzít v úvahu rozdíly mezi montážní, minimální a maximální pracovní teplotou. Součinitel lineární teplotní roztažnosti materiálů se využívá pro přesný výpočet maximálního prodloužení při zvýšení teploty a zkrácení při poklesu teploty (viz. vzorec níže).
Před instalací musíme vzít v úvahu požadovaný prostor pro změnu rozměrů materiálu vlivem teplot. V závislosti na aplikaci volíme různé typy připevnění.

Vzorec pro výpočet prodloužení:

ΔL = L x α x ΔT

ΔL = prodloužení
L = počáteční délka
α = součinitel lineární teplotní roztažnosti
ΔT = rozdíl teplot ve °C
