Úhlové hrdlové šroubení - matice pro hadice

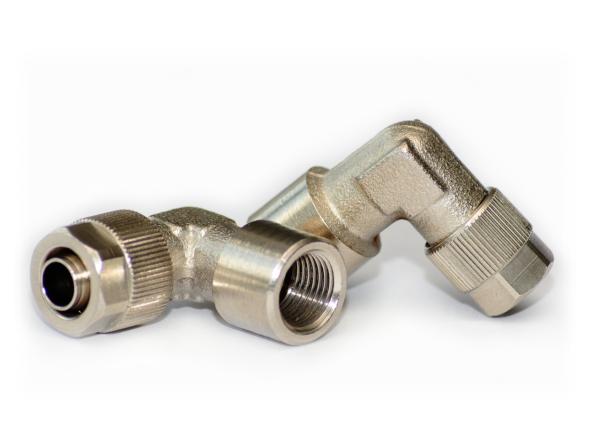

Úhlové hrdlové šroubení - matice pro hadice - Šroubení - Murtfeldt GmbH Kunststoffe - Abbildung 1

Pro úplný náhled této oblasti produktu vyberte zobrazení na ploše.

Pro úplné zobrazení této oblasti produktu tablet překlopte.

Typ Pro průměr hadice D/d Připojení G Nominální šířka L2 L3 i D3 D1 S1 S Kódové značení CAD
149M - 6/4 - 1/8 6/4 G 1/8 " 3.3 22.5 20 8 13 11.5 10 10 313200009
149M - 8/6 - 1/8 8/6 G 1/8" 5.3 22.5 20 8 13 13.5 12 10 313200010

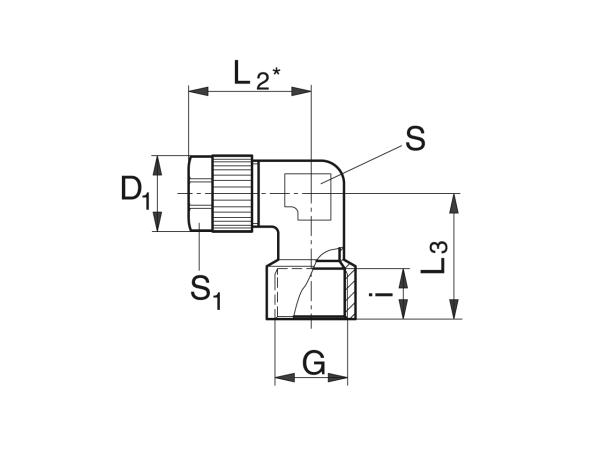

Úhlové hrdlové šroubení - matice pro hadice - Šroubení - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1

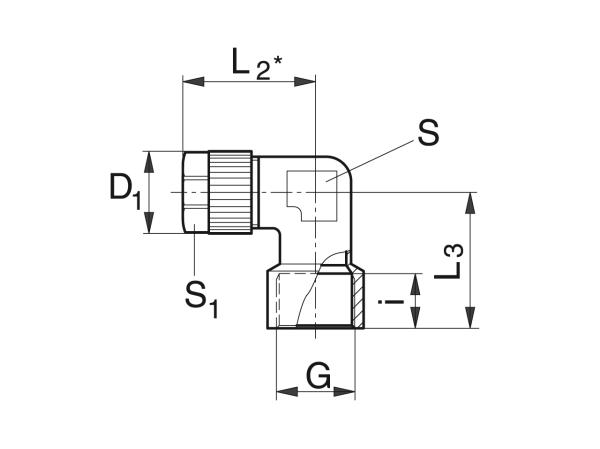

Úhlové hrdlové šroubení - matice pro hadice - Šroubení - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 2
