T šroubení (kuželové) pro hadice

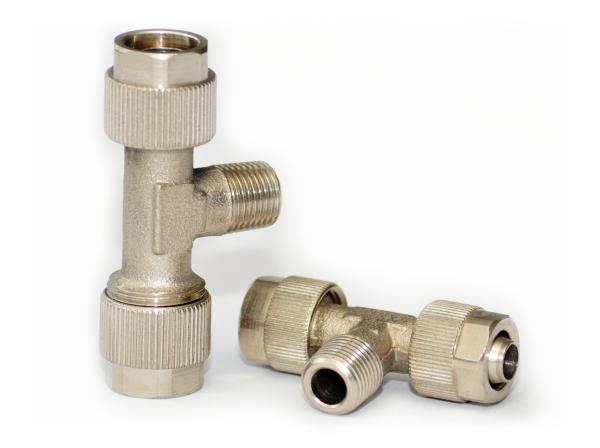

T šroubení (kuželové) pro hadice - Šroubení - Murtfeldt GmbH Kunststoffe - Abbildung 1

Pro úplný náhled této oblasti produktu vyberte zobrazení na ploše.

Pro úplné zobrazení této oblasti produktu tablet překlopte.

Typ Pro průměr hadice D/d Připojení G Nominální šířka L2 L3 i D1 S1 S Kódové značení CAD
141M - 6/4 - 1/8 K 6/4 1/8 K 3.3 21.5 17 7.5 11.5 10 8 313200011
141M - 8/6 - 1/8 K 8/6 1/8 K 4.6 21.5 17 7.5 13.5 12 8 313200012
141M - 10/8 - 1/8 K 10/8 1/8 K 5.6 24 17 7.5 15.5 13 10 313200013
