Redukční spojka

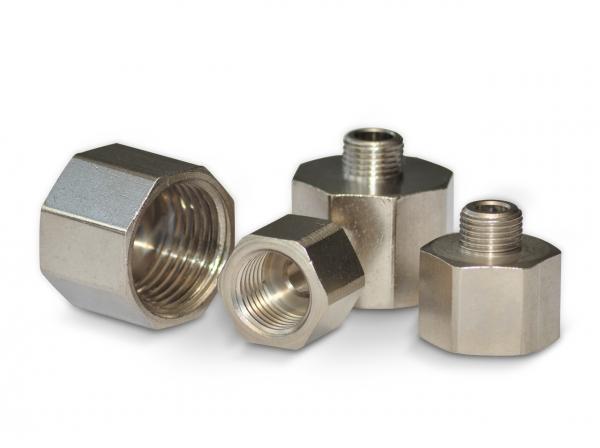

Redukční spojka - Šroubení - Murtfeldt GmbH Kunststoffe - Abbildung 1

Pro úplný náhled této oblasti produktu vyberte zobrazení na ploše.

Pro úplné zobrazení této oblasti produktu tablet překlopte.

Typ Připojení G1 Připojení G2 L1 i1 S Kódové značení CAD
252M - 1/8 - 1/4 G 1/8" G 1/4" 19 6 17 313300001
252M - 1/8 - 3/8 G 1/8" G 3/8" 20 6 19 313300002
252M - 1/8 - 1/2 G 1/8" G 1/2" 24 6 24 313300003
253M - 1/4 - 1/8 G 1/4" G 1/8" 13 8 17 313300004
253M - 3/8 - 1/8 G 3/8" G 1/8" 14 9 19 313300005
253M - 1/2 - 1/8 G 1/2" G 1/8" 15.5 10 24 313300006

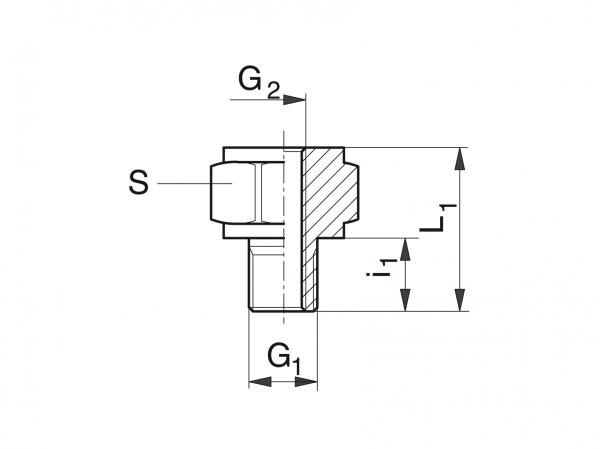

Redukční spojka - Šroubení - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
