Přímé hrdlové šroubení pro hadice

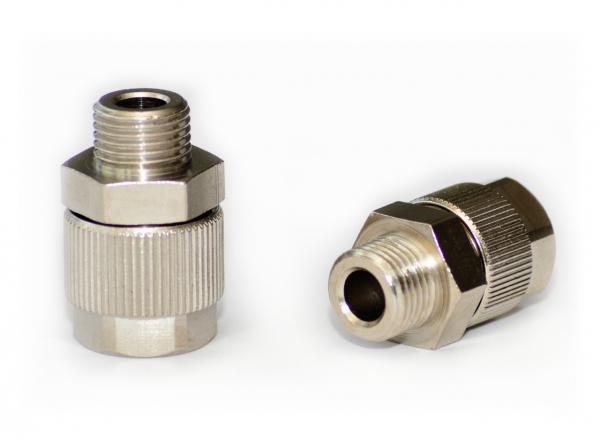

Přímé hrdlové šroubení pro hadice - Šroubení - Murtfeldt GmbH Kunststoffe - Abbildung 1

Pro úplný náhled této oblasti produktu vyberte zobrazení na ploše.

Pro úplné zobrazení této oblasti produktu tablet překlopte.

Typ Pro průměr hadice D/d Připojení G Nominální šířka L1 i D1 S1 S Kódové značení CAD
151M - 6/4 - 1/8 6/4 G 1/8" 3.3 18.5 6 11.5 10 13 313200001
151M - 8/6 - 1/8 8/6 G 1/8" 5.3 18.5 6 13.5 12 13 313200002
151M - 10/8 - 1/8 10/8 G 1/8" 5.1 20 6 15.5 13 14 313200003
151M - 6/4 - 1/4 6/4 G 1/4" 3.3 19 8 11.5 10 17 313200021
151M - 8/6 - 1/4 8/6 G 1/4" 5.3 19 8 13.5 12 17 313200022
151M - 10/8 - 1/4 10/8 G 1/4" 7 20.5 8 15.5 13 17 313200023

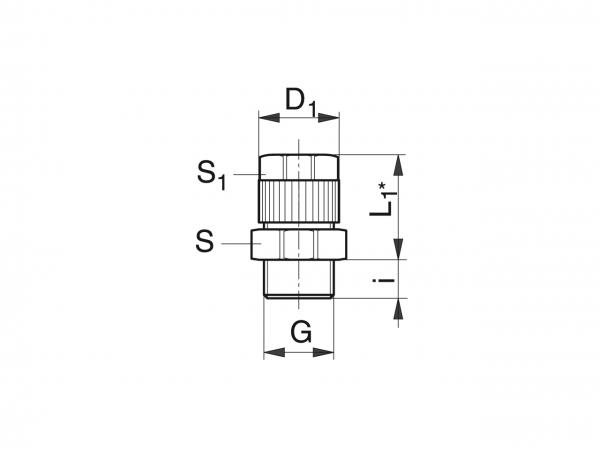

Přímé hrdlové šroubení pro hadice - Šroubení - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
