Spann-Boy® TS s řetězovým kolem

Vlastnosti

Ocelové tělo napínáku Dvě předpjaté pružiny - napínací vzdálenost 40 mm Rozsah nastavení 60 mm

Váš výběr

Vybraná varianta

Articles for selection:

Total articles:

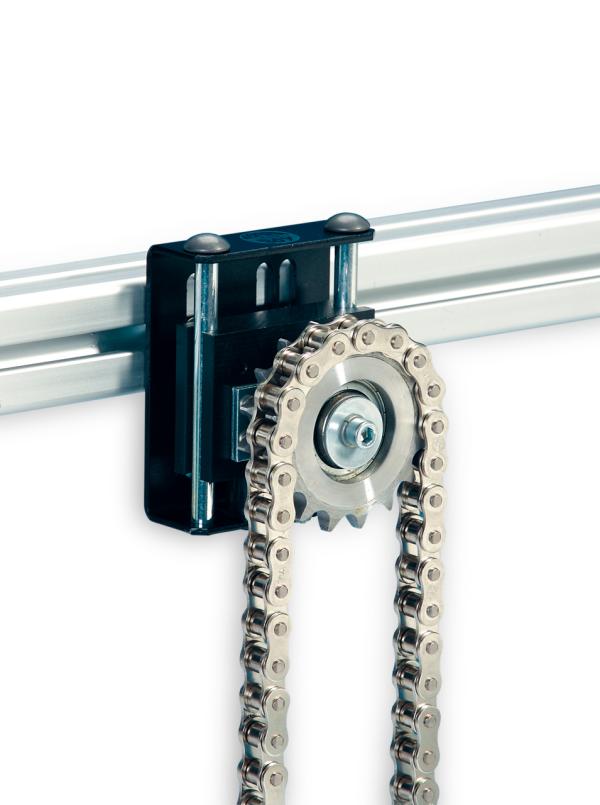

Spann-Boy® TS s řetězovým kolem - Napínáky pro válečkové řetězy - Murtfeldt GmbH Kunststoffe - Abbildung 1

Pro úplný náhled této oblasti produktu vyberte zobrazení na ploše.

Pro úplné zobrazení této oblasti produktu tablet překlopte.

DIN 8187 pro řetěz Počet zubů Kódové značení CAD
tvrdá pružina DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 21 291260003
tvrdá pružina DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 16 291260005
tvrdá pružina DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 17 291260006
tvrdá pružina DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 16 291260010
tvrdá pružina DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 17 291260011
tvrdá pružina DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ASA/JIS 60) 15 291260013
tvrdá pružina DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ASA/JIS 60) 16 291260014
tvrdá pružina DIN 8187 DIN 8187 - 06B-1 20 281260002
tvrdá pružina DIN 8187 DIN 8187 - 06B-1 21 281260003
tvrdá pružina DIN 8187 DIN 8187 - 06B-1 23 281260004
tvrdá pružina DIN 8187 DIN 8187 - 08B-1 16 281260005
tvrdá pružina DIN 8187 DIN 8187 - 08B-1 17 281260006
tvrdá pružina DIN 8187 DIN 8187 - 08B-1 18 281260007
tvrdá pružina DIN 8187 DIN 8187 - 10B-1 14 281260008
tvrdá pružina DIN 8187 DIN 8187 - 10B-1 15 281260009
tvrdá pružina DIN 8187 DIN 8187 - 10B-1 16 281260010
tvrdá pružina DIN 8187 DIN 8187 - 10B-1 17 281260011
tvrdá pružina DIN 8187 DIN 8187 - 12B-1 13 281260012
tvrdá pružina DIN 8187 DIN 8187 - 12B-1 15 281260013
tvrdá pružina DIN 8187 DIN 8187 - 12B-1 16 281260014
tvrdá pružina DIN 8187 DIN 8187 - 12B-1 17 281260015

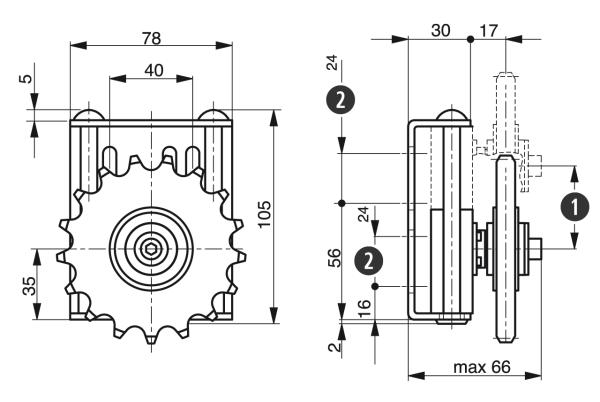

Spann-Boy® TS s řetězovým kolem - Napínáky pro válečkové řetězy - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
