Spann-Box® velikost 2 s půlkruhovým profilem

Vlastnosti

Ocelové tělo napínáku Vodicí profil Tři předpjaté pružiny - napínací vzdálenost 60 mm Rozsah nastavení 75 mm

Váš výběr

Vybraná varianta

Articles for selection:

Total articles:

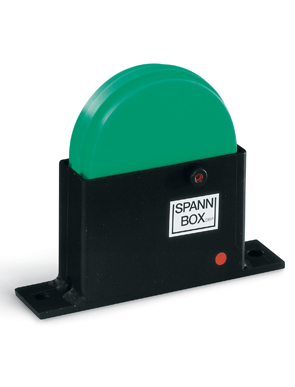

Spann-Box® velikost 2 s půlkruhovým profilem - Napínáky pro válečkové řetězy - Murtfeldt GmbH Kunststoffe - Abbildung 1

Pro úplný náhled této oblasti produktu vyberte zobrazení na ploše.

Pro úplné zobrazení této oblasti produktu tablet překlopte.

DIN 8187 pro řetěz B Kódové značení CAD
měkká pružina lakovaná ocel dlouhé tělo 12B-1 33 281020231
měkká pružina lakovaná ocel dlouhé tělo 16B-1 33 281020233
měkká pružina lakovaná ocel dlouhé tělo 08B-2 33 281020235
měkká pružina lakovaná ocel dlouhé tělo 10B-2 33 281020237
měkká pružina lakovaná ocel dlouhé tělo 12B-2 33 281020239
měkká pružina lakovaná ocel dlouhé tělo 08B-3 33 281020241
měkká pružina lakovaná ocel dlouhé tělo 10B-3 40 281020243
tvrdá pružina lakovaná ocel dlouhé tělo 12B-1 33 281020232
tvrdá pružina lakovaná ocel dlouhé tělo 16B-1 33 281020234
tvrdá pružina lakovaná ocel dlouhé tělo 08B-2 33 281020236
tvrdá pružina lakovaná ocel dlouhé tělo 10B-2 33 281020238
tvrdá pružina lakovaná ocel dlouhé tělo 12B-2 33 281020240
tvrdá pružina lakovaná ocel dlouhé tělo 08B-3 33 281020242
tvrdá pružina lakovaná ocel dlouhé tělo 10B-3 40 281020244
tvrdá pružina nerezová ocel (V2A) dlouhé tělo 12B-1 33 282020232
tvrdá pružina nerezová ocel (V2A) dlouhé tělo 16B-1 33 282020234
tvrdá pružina nerezová ocel (V2A) dlouhé tělo 08B-2 33 282020236
tvrdá pružina nerezová ocel (V2A) dlouhé tělo 10B-2 33 282020238
tvrdá pružina nerezová ocel (V2A) dlouhé tělo 12B-2 33 282020240
tvrdá pružina nerezová ocel (V2A) dlouhé tělo 08B-3 33 282020242
tvrdá pružina nerezová ocel (V2A) dlouhé tělo 10B-3 40 282020244

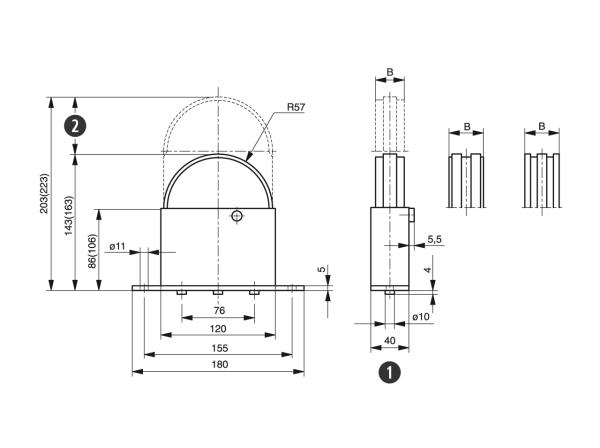

Spann-Box® velikost 2 s půlkruhovým profilem - Napínáky pro válečkové řetězy - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
