Spann-Box® velikost 2 s obloukovým profilem

Vlastnosti

Ocelové tělo napínáku Vodicí profil Tři předpjaté pružiny - napínací vzdálenost 60 mm Rozsah nastavení 75 mm

Váš výběr

Vybraná varianta

Articles for selection:

Total articles:

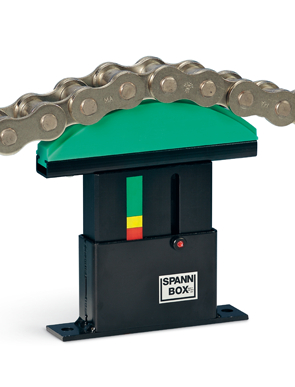

Spann-Box® velikost 2 s obloukovým profilem - Napínáky pro válečkové řetězy - Murtfeldt GmbH Kunststoffe - Abbildung 1

Pro úplný náhled této oblasti produktu vyberte zobrazení na ploše.

Pro úplné zobrazení této oblasti produktu tablet překlopte.

DIN 8187 pro řetěz B Kódové značení CAD
měkká pružina lakovaná ocel dlouhé tělo 12B-1 25 281020201
měkká pružina lakovaná ocel dlouhé tělo 16B-1 25 281020203
měkká pružina lakovaná ocel dlouhé tělo 20B-1 25 281020205
měkká pružina lakovaná ocel dlouhé tělo 24B-1 30 281020207
měkká pružina lakovaná ocel dlouhé tělo 08B-2 25 281020209
měkká pružina lakovaná ocel dlouhé tělo 10B-2 25 281020211
měkká pružina lakovaná ocel dlouhé tělo 12B-2 30 281020213
měkká pružina lakovaná ocel dlouhé tělo 16B-2 45 281020215
měkká pružina lakovaná ocel dlouhé tělo 20B-2 55 281020217
měkká pružina lakovaná ocel dlouhé tělo 24B-2 70 281020219
měkká pružina lakovaná ocel dlouhé tělo 08B-3 30 281020221
měkká pružina lakovaná ocel dlouhé tělo 10B-3 40 281020223
měkká pružina lakovaná ocel dlouhé tělo 12B-3 45 281020225
měkká pružina lakovaná ocel dlouhé tělo 16B-3 75 281020227
měkká pružina lakovaná ocel dlouhé tělo 20B-3 90 281020229
tvrdá pružina lakovaná ocel dlouhé tělo 12B-1 25 281020202
tvrdá pružina lakovaná ocel dlouhé tělo 16B-1 25 281020204
tvrdá pružina lakovaná ocel dlouhé tělo 20B-1 25 281020206
tvrdá pružina lakovaná ocel dlouhé tělo 24B-1 30 281020208
tvrdá pružina lakovaná ocel dlouhé tělo 08B-2 25 281020210
tvrdá pružina lakovaná ocel dlouhé tělo 10B-2 25 281020212
tvrdá pružina lakovaná ocel dlouhé tělo 12B-2 30 281020214
tvrdá pružina lakovaná ocel dlouhé tělo 16B-2 45 281020216
tvrdá pružina lakovaná ocel dlouhé tělo 20B-2 55 281020218
tvrdá pružina lakovaná ocel dlouhé tělo 24B-2 70 281020220
tvrdá pružina lakovaná ocel dlouhé tělo 08B-3 30 281020222
tvrdá pružina lakovaná ocel dlouhé tělo 10B-3 40 281020224
tvrdá pružina lakovaná ocel dlouhé tělo 12B-3 45 281020226
tvrdá pružina lakovaná ocel dlouhé tělo 16B-3 75 281020228
tvrdá pružina lakovaná ocel dlouhé tělo 20B-3 90 281020230
tvrdá pružina nerezová ocel (V2A) dlouhé tělo 12B-1 25 282020202
tvrdá pružina nerezová ocel (V2A) dlouhé tělo 16B-1 25 282020204
tvrdá pružina nerezová ocel (V2A) dlouhé tělo 20B-1 25 282020206
tvrdá pružina nerezová ocel (V2A) dlouhé tělo 24B-1 30 282020208
tvrdá pružina nerezová ocel (V2A) dlouhé tělo 08B-2 25 282020210
tvrdá pružina nerezová ocel (V2A) dlouhé tělo 10B-2 25 282020212
tvrdá pružina nerezová ocel (V2A) dlouhé tělo 12B-2 30 282020214
tvrdá pružina nerezová ocel (V2A) dlouhé tělo 16B-2 45 282020216
tvrdá pružina nerezová ocel (V2A) dlouhé tělo 20B-2 55 282020218
tvrdá pružina nerezová ocel (V2A) dlouhé tělo 24B-2 70 282020220
tvrdá pružina nerezová ocel (V2A) dlouhé tělo 08B-3 30 282020222
tvrdá pružina nerezová ocel (V2A) dlouhé tělo 10B-3 40 282020224
tvrdá pružina nerezová ocel (V2A) dlouhé tělo 12B-3 45 282020226
tvrdá pružina nerezová ocel (V2A) dlouhé tělo 16B-3 75 282020228
tvrdá pružina nerezová ocel (V2A) dlouhé tělo 20B-3 90 282020230

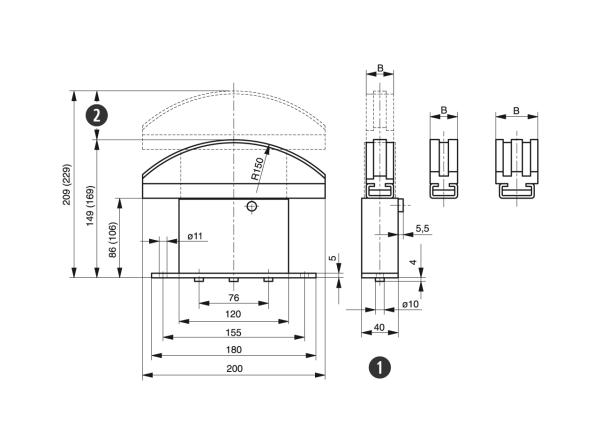

Spann-Box® velikost 2 s obloukovým profilem - Napínáky pro válečkové řetězy - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
