Spann-Box® velikost 1 s řetězovým kolem typ-K-S

Vlastnosti

Ocelové tělo napínáku Tři předpjaté pružiny - napínací vzdálenost 40 mm Rozsah nastavení 67 mm

Váš výběr

Vybraná varianta

Articles for selection:

Total articles:

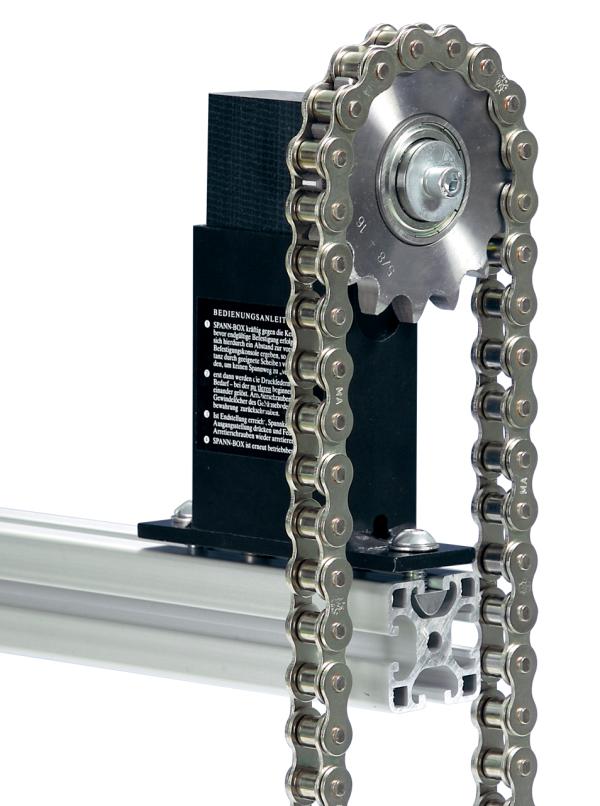

Spann-Box® velikost 1 s řetězovým kolem typ-K-S - Napínáky pro válečkové řetězy - Murtfeldt GmbH Kunststoffe - Abbildung 1

Pro úplný náhled této oblasti produktu vyberte zobrazení na ploše.

Pro úplné zobrazení této oblasti produktu tablet překlopte.

Typ Počet zubů Kódové značení CAD
tvrdá pružina DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 21 291110066
tvrdá pružina DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 17 291110067
tvrdá pružina DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 17 291110068
tvrdá pružina DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ASA/JIS 60) 15 291110069
tvrdá pružina DIN 8187 DIN 8187 - 06B-1 20 281210001
tvrdá pružina DIN 8187 DIN 8187 - 06B-1 21 281210022
tvrdá pružina DIN 8187 DIN 8187 - 06B-1 23 281210023
tvrdá pružina DIN 8187 DIN 8187 - 08B-1 16 281210024
tvrdá pružina DIN 8187 DIN 8187 - 08B-1 17 281210025
tvrdá pružina DIN 8187 DIN 8187 - 08B-1 18 281210002
tvrdá pružina DIN 8187 DIN 8187 - 10B-1 14 281210026
tvrdá pružina DIN 8187 DIN 8187 - 10B-1 15 281210027
tvrdá pružina DIN 8187 DIN 8187 - 10B-1 16 281210028
tvrdá pružina DIN 8187 DIN 8187 - 10B-1 17 281210003
tvrdá pružina DIN 8187 DIN 8187 - 12B-1 13 281210029
tvrdá pružina DIN 8187 DIN 8187 - 12B-1 14 281210030
tvrdá pružina DIN 8187 DIN 8187 - 12B-1 15 281210004
tvrdá pružina DIN 8187 DIN 8187 - 12B-1 16 281210031
tvrdá pružina DIN 8187 DIN 8187 - 12B-1 17 281210032

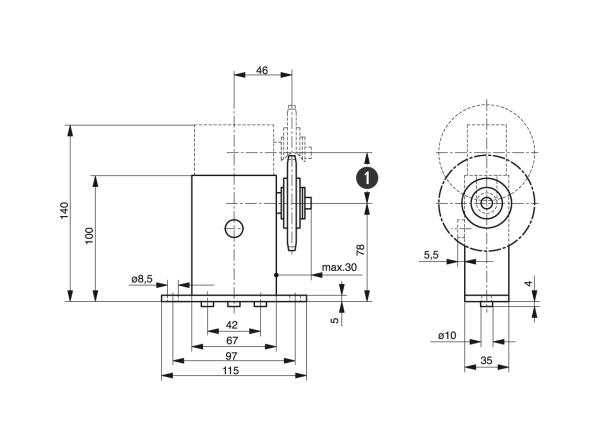

Spann-Box® velikost 1 s řetězovým kolem typ-K-S - Napínáky pro válečkové řetězy - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
