Spann-Box® velikost 1 s řetězovým kolem typ-K-L

Vlastnosti

Ocelové tělo napínáku Tři předpjaté pružiny - napínací vzdálenost 40 mm Rozsah nastavení 67 mm

Váš výběr

Vybraná varianta

Articles for selection:

Total articles:

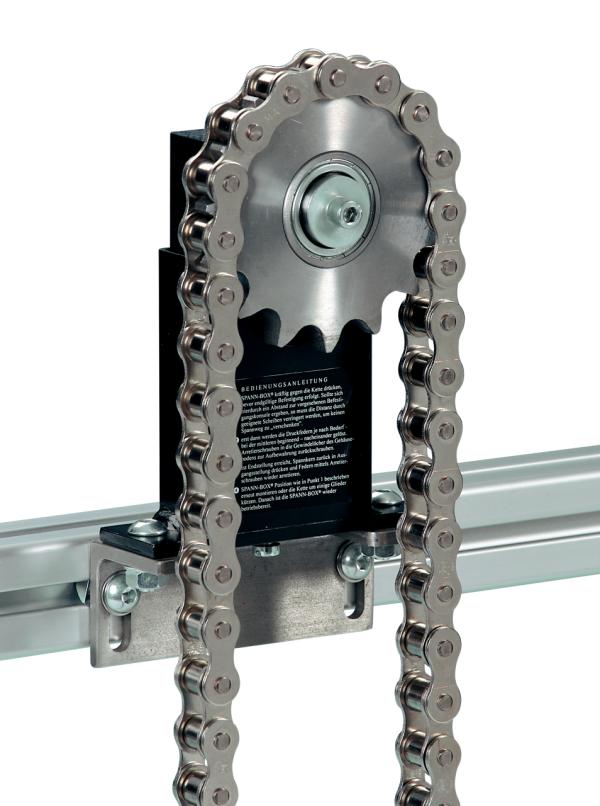

Spann-Box® velikost 1 s řetězovým kolem typ-K-L - Napínáky pro válečkové řetězy - Murtfeldt GmbH Kunststoffe - Abbildung 1

Pro úplný náhled této oblasti produktu vyberte zobrazení na ploše.

Pro úplné zobrazení této oblasti produktu tablet překlopte.

Typ Počet zubů Kódové značení CAD
tvrdá pružina DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 21 291110062
tvrdá pružina DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (AS/JIS 40) 17 291110063
tvrdá pružina DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 17 291110064
tvrdá pružina DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (AS/JIS 60) 15 291110065
tvrdá pružina DIN 8187 DIN 8187 - 06B-1 20 281210005
tvrdá pružina DIN 8187 DIN 8187 - 06B-1 21 281210011
tvrdá pružina DIN 8187 DIN 8187 - 06B-1 23 281210012
tvrdá pružina DIN 8187 DIN 8187 - 08B-1 16 281210014
tvrdá pružina DIN 8187 DIN 8187 - 08B-1 17 281210006
tvrdá pružina DIN 8187 DIN 8187 - 08B-1 18 281210015
tvrdá pružina DIN 8187 DIN 8187 - 10B-1 14 281210016
tvrdá pružina DIN 8187 DIN 8187 - 10B-1 15 281210017
tvrdá pružina DIN 8187 DIN 8187 - 10B-1 16 281210007
tvrdá pružina DIN 8187 DIN 8187 - 10B-1 17 281210018
tvrdá pružina DIN 8187 DIN 8187 - 12B-1 13 281210033
tvrdá pružina DIN 8187 DIN 8187 - 12B-1 14 281210019
tvrdá pružina DIN 8187 DIN 8187 - 12B-1 15 281210008
tvrdá pružina DIN 8187 DIN 8187 - 12B-1 16 281210020
tvrdá pružina DIN 8187 DIN 8187 - 12B-1 17 281210021

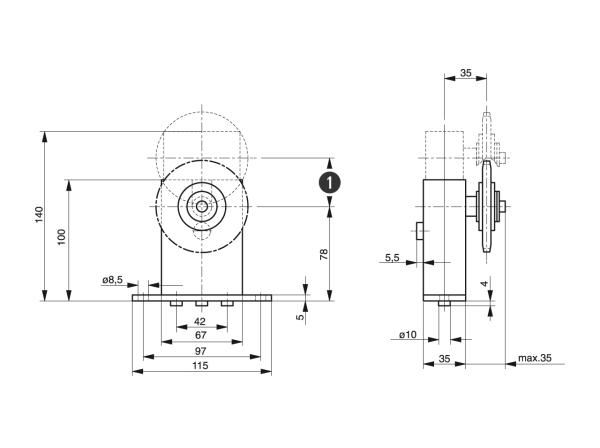

Spann-Box® velikost 1 s řetězovým kolem typ-K-L - Napínáky pro válečkové řetězy - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
