Spann-Box® velikost 1 s půlkruhovým profilem

Vlastnosti

Ocelové tělo napínáku Vodicí profil Tři předpjaté pružiny - napínací vzdálenost 40 mm Rozsah nastavení 67 mm

Váš výběr

Vybraná varianta

Articles for selection:

Total articles:

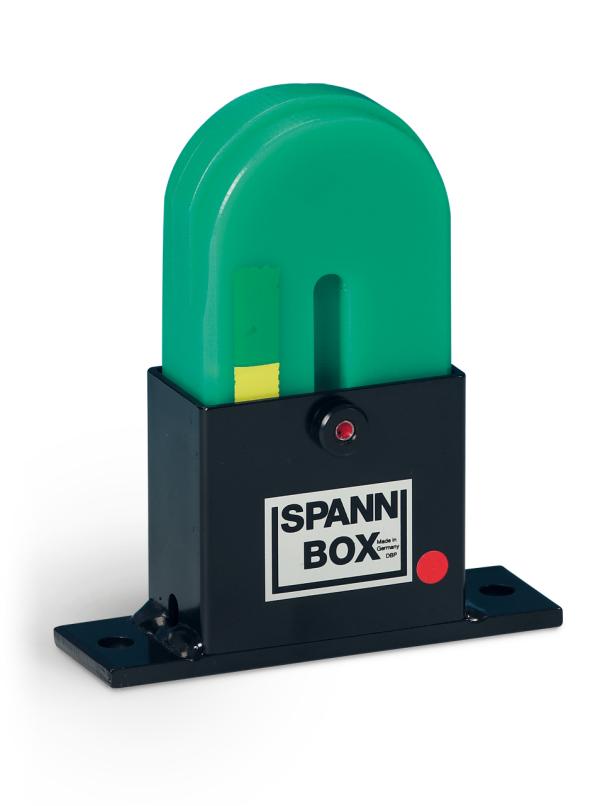

Spann-Box® velikost 1 s půlkruhovým profilem - Napínáky pro válečkové řetězy - Murtfeldt GmbH Kunststoffe - Abbildung 1

Pro úplný náhled této oblasti produktu vyberte zobrazení na ploše.

Pro úplné zobrazení této oblasti produktu tablet překlopte.

DIN 8187 pro řetěz B Kódové značení CAD
měkká pružina lakovaná ocel krátké tělo 06B-1 30 281010031
měkká pružina lakovaná ocel krátké tělo 08B-1 30 281010033
měkká pružina lakovaná ocel krátké tělo 10B-1 30 281010035
měkká pružina lakovaná ocel krátké tělo 12B-1 30 281010037
měkká pružina lakovaná ocel krátké tělo 06B-2 30 281010039
měkká pružina lakovaná ocel krátké tělo 08B-2 30 281010041
měkká pružina lakovaná ocel krátké tělo 10B-2 30 281010043
měkká pružina lakovaná ocel krátké tělo 12B-2 30 281010045
měkká pružina lakovaná ocel krátké tělo 06B-3 30 281010047
měkká pružina lakovaná ocel krátké tělo 08B-3 30 281010049
tvrdá pružina lakovaná ocel krátké tělo 06B-1 30 281010032
tvrdá pružina lakovaná ocel krátké tělo 08B-1 30 281010034
tvrdá pružina lakovaná ocel krátké tělo 10B-1 30 281010036
tvrdá pružina lakovaná ocel krátké tělo 12B-1 30 281010038
tvrdá pružina lakovaná ocel krátké tělo 06B-2 30 281010040
tvrdá pružina lakovaná ocel krátké tělo 08B-2 30 281010042
tvrdá pružina lakovaná ocel krátké tělo 10B-2 30 281010044
tvrdá pružina lakovaná ocel krátké tělo 12B-2 30 281010046
tvrdá pružina lakovaná ocel krátké tělo 06B-3 30 281010048
tvrdá pružina lakovaná ocel krátké tělo 08B-3 30 281010050
tvrdá pružina lakovaná ocel dlouhé tělo 06B-1 30 281010232
tvrdá pružina lakovaná ocel dlouhé tělo 08B-1 30 281010234
tvrdá pružina lakovaná ocel dlouhé tělo 10B-1 30 281010236
tvrdá pružina lakovaná ocel dlouhé tělo 12B-1 30 281010238
tvrdá pružina lakovaná ocel dlouhé tělo 06B-2 30 281010240
tvrdá pružina lakovaná ocel dlouhé tělo 08B-2 30 281010242
tvrdá pružina lakovaná ocel dlouhé tělo 10B-2 30 281010244
tvrdá pružina lakovaná ocel dlouhé tělo 12B-2 30 281010246
tvrdá pružina lakovaná ocel dlouhé tělo 06B-3 30 281010248
tvrdá pružina lakovaná ocel dlouhé tělo 08B-3 30 281010250
tvrdá pružina nerezová ocel (V2A) krátké tělo 06B-1 30 282010032
tvrdá pružina nerezová ocel (V2A) krátké tělo 08B-1 30 282010034
tvrdá pružina nerezová ocel (V2A) krátké tělo 10B-1 30 282010036
tvrdá pružina nerezová ocel (V2A) krátké tělo 12B-1 30 282010038
tvrdá pružina nerezová ocel (V2A) krátké tělo 06B-2 30 282010040
tvrdá pružina nerezová ocel (V2A) krátké tělo 08B-2 30 282010042
tvrdá pružina nerezová ocel (V2A) krátké tělo 10B-2 30 282010044
tvrdá pružina nerezová ocel (V2A) krátké tělo 12B-2 30 282010046
tvrdá pružina nerezová ocel (V2A) krátké tělo 06B-3 30 282010048
tvrdá pružina nerezová ocel (V2A) krátké tělo 08B-3 30 282010050
tvrdá pružina nerezová ocel (V2A) dlouhé tělo 06B-1 30 282010232
tvrdá pružina nerezová ocel (V2A) dlouhé tělo 08B-1 30 282010234
tvrdá pružina nerezová ocel (V2A) dlouhé tělo 10B-1 30 282010236
tvrdá pružina nerezová ocel (V2A) dlouhé tělo 12B-1 30 282010238
tvrdá pružina nerezová ocel (V2A) dlouhé tělo 06B-2 30 282010240
tvrdá pružina nerezová ocel (V2A) dlouhé tělo 08B-2 30 282010242
tvrdá pružina nerezová ocel (V2A) dlouhé tělo 10B-2 30 282010244
tvrdá pružina nerezová ocel (V2A) dlouhé tělo 12B-2 30 282010246
tvrdá pružina nerezová ocel (V2A) dlouhé tělo 06B-3 30 282010248
tvrdá pružina nerezová ocel (V2A) dlouhé tělo 08B-3 30 282010250

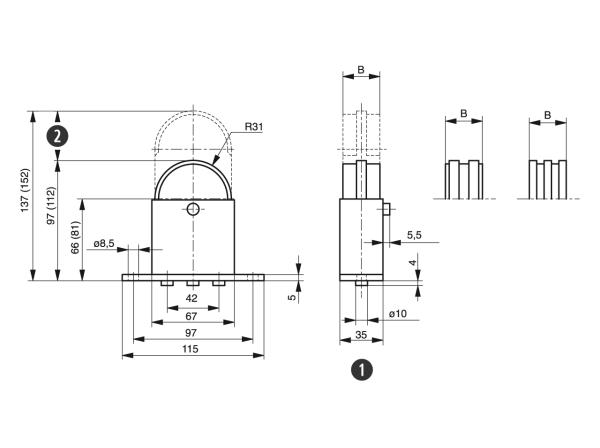

Spann-Box® velikost 1 s půlkruhovým profilem - Napínáky pro válečkové řetězy - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
