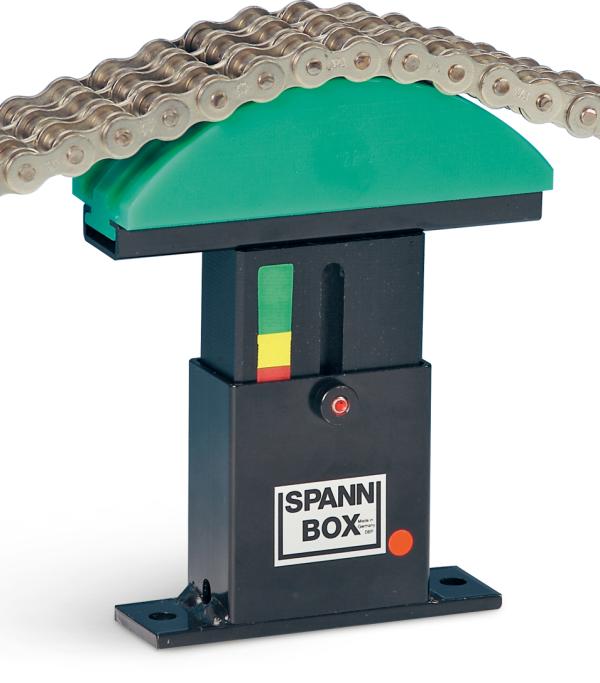

Spann-Box® velikost 1 s obloukovým profilem

Vlastnosti

Ocelové tělo napínáku Vodicí profil U profil pro řetězy do celkové šířky 15 mm Tři předpjaté pružiny - napínací vzdálenost 40 mm Rozsah nastavení 67 mm

Váš výběr

Vybraná varianta

Articles for selection:

Total articles:

Spann-Box® velikost 1 s obloukovým profilem - Napínáky pro válečkové řetězy - Murtfeldt GmbH Kunststoffe - Abbildung 1

Pro úplný náhled této oblasti produktu vyberte zobrazení na ploše.

Pro úplné zobrazení této oblasti produktu tablet překlopte.

DIN 8187 pro řetěz B Kódové značení CAD
měkká pružina lakovaná ocel krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 04/06C-1(U-Profil) (ASA/JIS 25/35) 20 291010001
měkká pružina lakovaná ocel krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 20 291010002
měkká pružina lakovaná ocel krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 20 291010003
měkká pružina lakovaná ocel krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ASA/JIS 60) 20 291010004
měkká pružina lakovaná ocel krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 16A-1 (AS/JIS 80) 20 291010005
měkká pružina lakovaná ocel krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 20A-1 (ASA/JIS 100) 20 291010006
měkká pružina lakovaná ocel krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 06C-2 (ASA/JIS 35-2) 20 291010007
měkká pružina lakovaná ocel krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 08A-2 (ASA/JIS 40-2) 20 291010008
měkká pružina lakovaná ocel krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 10A-2 (ASA/JIS 50-2) 25 291010009
měkká pružina lakovaná ocel krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 12A-2 (ASA/JIS 60-2) 30 291010010
měkká pružina lakovaná ocel krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 16A-2 (ASA/JIS 80-2) 40 291010011
měkká pružina lakovaná ocel krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 06C-3 (ASA/JIS 35-3) 25 291010012
měkká pružina lakovaná ocel krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 08A-3 (ASA/JIS 40-3) 35 291010013
měkká pružina lakovaná ocel krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 10A-3 (ASA/JIS 50-3) 45 291010014
měkká pružina lakovaná ocel krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 12A-3 (ASA/JIS 60-3) 55 291010015
tvrdá pružina lakovaná ocel krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 04/06C-1(U-Profil) (ASA/JIS 25/35) 20 291010016
tvrdá pružina lakovaná ocel krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 20 291010017
tvrdá pružina lakovaná ocel krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 20 291010018
tvrdá pružina lakovaná ocel krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ASA/JIS 60) 20 291010019
tvrdá pružina lakovaná ocel krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 16A-1 (AS/JIS 80) 20 291010020
tvrdá pružina lakovaná ocel krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 20A-1 (ASA/JIS 100) 20 291010021
tvrdá pružina lakovaná ocel krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 06C-2 (ASA/JIS 35-2) 20 291010022
tvrdá pružina lakovaná ocel krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 08A-2 (ASA/JIS 40-2) 20 291010023
tvrdá pružina lakovaná ocel krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 10A-2 (ASA/JIS 50-2) 25 291010024
tvrdá pružina lakovaná ocel krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 12A-2 (ASA/JIS 60-2) 30 291010025
tvrdá pružina lakovaná ocel krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 16A-2 (ASA/JIS 80-2) 40 291010026
tvrdá pružina lakovaná ocel krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 06C-3 (ASA/JIS 35-3) 25 291010027
tvrdá pružina lakovaná ocel krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 08A-3 (ASA/JIS 40-3) 35 291010028
tvrdá pružina lakovaná ocel krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 10A-3 (ASA/JIS 50-3) 45 291010029
tvrdá pružina lakovaná ocel krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 12A-3 (ASA/JIS 60-3) 55 291010030
tvrdá pružina lakovaná ocel dlouhé tělo DIN 8188 (ASA/JIS) DIN 8188 - 04/06C-1(U-Profil) (ASA/JIS 25/35) 20 291010202
tvrdá pružina lakovaná ocel dlouhé tělo DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 20 291010204
tvrdá pružina lakovaná ocel dlouhé tělo DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 20 291010206
tvrdá pružina lakovaná ocel dlouhé tělo DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ASA/JIS 60) 20 291010208
tvrdá pružina lakovaná ocel dlouhé tělo DIN 8188 (ASA/JIS) DIN 8188 - 16A-1 (AS/JIS 80) 20 291010210
tvrdá pružina lakovaná ocel dlouhé tělo DIN 8188 (ASA/JIS) DIN 8188 - 20A-1 (ASA/JIS 100) 20 291010212
tvrdá pružina lakovaná ocel dlouhé tělo DIN 8188 (ASA/JIS) DIN 8188 - 06C-2 (ASA/JIS 35-2) 20 291010214
tvrdá pružina lakovaná ocel dlouhé tělo DIN 8188 (ASA/JIS) DIN 8188 - 08A-2 (ASA/JIS 40-2) 20 291010216
tvrdá pružina lakovaná ocel dlouhé tělo DIN 8188 (ASA/JIS) DIN 8188 - 10A-2 (ASA/JIS 50-2) 25 291010218
tvrdá pružina lakovaná ocel dlouhé tělo DIN 8188 (ASA/JIS) DIN 8188 - 12A-2 (ASA/JIS 60-2) 30 291010220
tvrdá pružina lakovaná ocel dlouhé tělo DIN 8188 (ASA/JIS) DIN 8188 - 16A-2 (ASA/JIS 80-2) 40 291010222
tvrdá pružina lakovaná ocel dlouhé tělo DIN 8188 (ASA/JIS) DIN 8188 - 06C-3 (ASA/JIS 35-3) 25 291010224
tvrdá pružina lakovaná ocel dlouhé tělo DIN 8188 (ASA/JIS) DIN 8188 - 08A-3 (ASA/JIS 40-3) 35 291010226
tvrdá pružina lakovaná ocel dlouhé tělo DIN 8188 (ASA/JIS) DIN 8188 - 10A-3 (ASA/JIS 50-3) 45 291010228
tvrdá pružina lakovaná ocel dlouhé tělo DIN 8188 (ASA/JIS) DIN 8188 - 12A-3 (ASA/JIS 60-3) 55 291010230
tvrdá pružina nerezová ocel (V2A) krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 04/06C-1(U-Profil) (ASA/JIS 25/35) 20 292010016
tvrdá pružina nerezová ocel (V2A) krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 20 292010017
tvrdá pružina nerezová ocel (V2A) krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 20 292010018
tvrdá pružina nerezová ocel (V2A) krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ASA/JIS 60) 20 292010019
tvrdá pružina nerezová ocel (V2A) krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 16A-1 (AS/JIS 80) 20 292010020
tvrdá pružina nerezová ocel (V2A) krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 20A-1 (ASA/JIS 100) 20 292010021
tvrdá pružina nerezová ocel (V2A) krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 06C-2 (ASA/JIS 35-2) 20 292010022
tvrdá pružina nerezová ocel (V2A) krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 08A-2 (ASA/JIS 40-2) 20 292010023
tvrdá pružina nerezová ocel (V2A) krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 10A-2 (ASA/JIS 50-2) 25 292010024
tvrdá pružina nerezová ocel (V2A) krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 12A-2 (ASA/JIS 60-2) 30 292010025
tvrdá pružina nerezová ocel (V2A) krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 16A-2 (ASA/JIS 80-2) 40 292010026
tvrdá pružina nerezová ocel (V2A) krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 06C-3 (ASA/JIS 35-3) 25 292010027
tvrdá pružina nerezová ocel (V2A) krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 08A-3 (ASA/JIS 40-3) 35 292010028
tvrdá pružina nerezová ocel (V2A) krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 10A-3 (ASA/JIS 50-3) 45 292010029
tvrdá pružina nerezová ocel (V2A) krátké tělo DIN 8188 (ASA/JIS) DIN 8188 - 12A-3 (ASA/JIS 60-3) 55 292010030
tvrdá pružina nerezová ocel (V2A) dlouhé tělo DIN 8188 (ASA/JIS) DIN 8188 - 04/06C-1(U-Profil) (ASA/JIS 25/35) 20 292010202
tvrdá pružina nerezová ocel (V2A) dlouhé tělo DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 20 292010204
tvrdá pružina nerezová ocel (V2A) dlouhé tělo DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 20 292010206
tvrdá pružina nerezová ocel (V2A) dlouhé tělo DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ASA/JIS 60) 20 292010208
tvrdá pružina nerezová ocel (V2A) dlouhé tělo DIN 8188 (ASA/JIS) DIN 8188 - 16A-1 (AS/JIS 80) 20 292010210
tvrdá pružina nerezová ocel (V2A) dlouhé tělo DIN 8188 (ASA/JIS) DIN 8188 - 20A-1 (ASA/JIS 100) 20 292010212
tvrdá pružina nerezová ocel (V2A) dlouhé tělo DIN 8188 (ASA/JIS) DIN 8188 - 06C-2 (ASA/JIS 35-2) 20 292010214
tvrdá pružina nerezová ocel (V2A) dlouhé tělo DIN 8188 (ASA/JIS) DIN 8188 - 08A-2 (ASA/JIS 40-2) 20 292010216
tvrdá pružina nerezová ocel (V2A) dlouhé tělo DIN 8188 (ASA/JIS) DIN 8188 - 10A-2 (ASA/JIS 50-2) 25 292010218
tvrdá pružina nerezová ocel (V2A) dlouhé tělo DIN 8188 (ASA/JIS) DIN 8188 - 12A-2 (ASA/JIS 60-2) 30 292010220
tvrdá pružina nerezová ocel (V2A) dlouhé tělo DIN 8188 (ASA/JIS) DIN 8188 - 16A-2 (ASA/JIS 80-2) 40 292010222
tvrdá pružina nerezová ocel (V2A) dlouhé tělo DIN 8188 (ASA/JIS) DIN 8188 - 06C-3 (ASA/JIS 35-3) 25 292010224
tvrdá pružina nerezová ocel (V2A) dlouhé tělo DIN 8188 (ASA/JIS) DIN 8188 - 08A-3 (ASA/JIS 40-3) 35 292010226
tvrdá pružina nerezová ocel (V2A) dlouhé tělo DIN 8188 (ASA/JIS) DIN 8188 - 10A-3 (ASA/JIS 50-3) 45 292010228
tvrdá pružina nerezová ocel (V2A) dlouhé tělo DIN 8188 (ASA/JIS) DIN 8188 - 12A-3 (ASA/JIS 60-3) 55 292010230
měkká pružina lakovaná ocel krátké tělo DIN 8187 DIN 8187 - < 06B-1 (U-Profil) 20 281010001
měkká pružina lakovaná ocel krátké tělo DIN 8187 DIN 8187 - 08B-1 20 281010003
měkká pružina lakovaná ocel krátké tělo DIN 8187 DIN 8187 - 10B-1 20 281010005
měkká pružina lakovaná ocel krátké tělo DIN 8187 DIN 8187 - 12B-1 20 281010007
měkká pružina lakovaná ocel krátké tělo DIN 8187 DIN 8187 - 16B-1 20 281010009
měkká pružina lakovaná ocel krátké tělo DIN 8187 DIN 8187 - 20B-1 20 281010011
měkká pružina lakovaná ocel krátké tělo DIN 8187 DIN 8187 - 06B-2 20 281010013
měkká pružina lakovaná ocel krátké tělo DIN 8187 DIN 8187 - 08B-2 20 281010015
měkká pružina lakovaná ocel krátké tělo DIN 8187 DIN 8187 - 10B-2 25 281010017
měkká pružina lakovaná ocel krátké tělo DIN 8187 DIN 8187 - 12B-2 30 281010019
měkká pružina lakovaná ocel krátké tělo DIN 8187 DIN 8187 - 16B-2 45 281010021
měkká pružina lakovaná ocel krátké tělo DIN 8187 DIN 8187 - 06B-3 25 281010023
měkká pružina lakovaná ocel krátké tělo DIN 8187 DIN 8187 - 08B-3 30 281010025
měkká pružina lakovaná ocel krátké tělo DIN 8187 DIN 8187 - 10B-3 40 281010027
měkká pružina lakovaná ocel krátké tělo DIN 8187 DIN 8187 - 12B-3 45 281010029
tvrdá pružina lakovaná ocel krátké tělo DIN 8187 DIN 8187 - < 06B-1 (U-Profil) 20 281010002
tvrdá pružina lakovaná ocel krátké tělo DIN 8187 DIN 8187 - 08B-1 20 281010004
tvrdá pružina lakovaná ocel krátké tělo DIN 8187 DIN 8187 - 10B-1 20 281010006
tvrdá pružina lakovaná ocel krátké tělo DIN 8187 DIN 8187 - 12B-1 20 281010008
tvrdá pružina lakovaná ocel krátké tělo DIN 8187 DIN 8187 - 16B-1 20 281010010
tvrdá pružina lakovaná ocel krátké tělo DIN 8187 DIN 8187 - 20B-1 20 281010012
tvrdá pružina lakovaná ocel krátké tělo DIN 8187 DIN 8187 - 06B-2 20 281010014
tvrdá pružina lakovaná ocel krátké tělo DIN 8187 DIN 8187 - 08B-2 20 281010016
tvrdá pružina lakovaná ocel krátké tělo DIN 8187 DIN 8187 - 10B-2 25 281010018
tvrdá pružina lakovaná ocel krátké tělo DIN 8187 DIN 8187 - 12B-2 30 281010020
tvrdá pružina lakovaná ocel krátké tělo DIN 8187 DIN 8187 - 16B-2 45 281010022
tvrdá pružina lakovaná ocel krátké tělo DIN 8187 DIN 8187 - 06B-3 25 281010024
tvrdá pružina lakovaná ocel krátké tělo DIN 8187 DIN 8187 - 08B-3 30 281010026
tvrdá pružina lakovaná ocel krátké tělo DIN 8187 DIN 8187 - 10B-3 40 281010028
tvrdá pružina lakovaná ocel krátké tělo DIN 8187 DIN 8187 - 12B-3 45 281010030
tvrdá pružina lakovaná ocel dlouhé tělo DIN 8187 DIN 8187 - < 06B-1 (U-Profil) 20 281010202
tvrdá pružina lakovaná ocel dlouhé tělo DIN 8187 DIN 8187 - 08B-1 20 281010204
tvrdá pružina lakovaná ocel dlouhé tělo DIN 8187 DIN 8187 - 10B-1 20 281010206
tvrdá pružina lakovaná ocel dlouhé tělo DIN 8187 DIN 8187 - 12B-1 20 281010208
tvrdá pružina lakovaná ocel dlouhé tělo DIN 8187 DIN 8187 - 16B-1 20 281010210
tvrdá pružina lakovaná ocel dlouhé tělo DIN 8187 DIN 8187 - 20B-1 20 281010212
tvrdá pružina lakovaná ocel dlouhé tělo DIN 8187 DIN 8187 - 06B-2 20 281010214
tvrdá pružina lakovaná ocel dlouhé tělo DIN 8187 DIN 8187 - 08B-2 20 281010216
tvrdá pružina lakovaná ocel dlouhé tělo DIN 8187 DIN 8187 - 10B-2 25 281010218
tvrdá pružina lakovaná ocel dlouhé tělo DIN 8187 DIN 8187 - 12B-2 30 281010220
tvrdá pružina lakovaná ocel dlouhé tělo DIN 8187 DIN 8187 - 16B-2 45 281010222
tvrdá pružina lakovaná ocel dlouhé tělo DIN 8187 DIN 8187 - 06B-3 25 281010224
tvrdá pružina lakovaná ocel dlouhé tělo DIN 8187 DIN 8187 - 08B-3 30 281010226
tvrdá pružina lakovaná ocel dlouhé tělo DIN 8187 DIN 8187 - 10B-3 40 281010228
tvrdá pružina lakovaná ocel dlouhé tělo DIN 8187 DIN 8187 - 12B-3 45 281010230
tvrdá pružina nerezová ocel (V2A) krátké tělo DIN 8187 DIN 8187 - < 06B-1 (U-Profil) 20 282010002
tvrdá pružina nerezová ocel (V2A) krátké tělo DIN 8187 DIN 8187 - 08B-1 20 282010004
tvrdá pružina nerezová ocel (V2A) krátké tělo DIN 8187 DIN 8187 - 10B-1 20 282010006
tvrdá pružina nerezová ocel (V2A) krátké tělo DIN 8187 DIN 8187 - 12B-1 20 282010008
tvrdá pružina nerezová ocel (V2A) krátké tělo DIN 8187 DIN 8187 - 16B-1 20 282010010
tvrdá pružina nerezová ocel (V2A) krátké tělo DIN 8187 DIN 8187 - 20B-1 20 282010012
tvrdá pružina nerezová ocel (V2A) krátké tělo DIN 8187 DIN 8187 - 06B-2 20 282010014
tvrdá pružina nerezová ocel (V2A) krátké tělo DIN 8187 DIN 8187 - 08B-2 20 282010016
tvrdá pružina nerezová ocel (V2A) krátké tělo DIN 8187 DIN 8187 - 10B-2 25 282010018
tvrdá pružina nerezová ocel (V2A) krátké tělo DIN 8187 DIN 8187 - 12B-2 30 282010020
tvrdá pružina nerezová ocel (V2A) krátké tělo DIN 8187 DIN 8187 - 16B-2 45 282010022
tvrdá pružina nerezová ocel (V2A) krátké tělo DIN 8187 DIN 8187 - 06B-3 25 282010024
tvrdá pružina nerezová ocel (V2A) krátké tělo DIN 8187 DIN 8187 - 08B-3 30 282010026
tvrdá pružina nerezová ocel (V2A) krátké tělo DIN 8187 DIN 8187 - 10B-3 40 282010028
tvrdá pružina nerezová ocel (V2A) krátké tělo DIN 8187 DIN 8187 - 12B-3 45 282010030
tvrdá pružina nerezová ocel (V2A) dlouhé tělo DIN 8187 DIN 8187 - < 06B-1 (U-Profil) 20 282010202
tvrdá pružina nerezová ocel (V2A) dlouhé tělo DIN 8187 DIN 8187 - 08B-1 20 282010204
tvrdá pružina nerezová ocel (V2A) dlouhé tělo DIN 8187 DIN 8187 - 10B-1 20 282010206
tvrdá pružina nerezová ocel (V2A) dlouhé tělo DIN 8187 DIN 8187 - 12B-1 20 282010208
tvrdá pružina nerezová ocel (V2A) dlouhé tělo DIN 8187 DIN 8187 - 16B-1 20 282010210
tvrdá pružina nerezová ocel (V2A) dlouhé tělo DIN 8187 DIN 8187 - 20B-1 20 282010212
tvrdá pružina nerezová ocel (V2A) dlouhé tělo DIN 8187 DIN 8187 - 06B-2 20 282010214
tvrdá pružina nerezová ocel (V2A) dlouhé tělo DIN 8187 DIN 8187 - 08B-2 20 282010216
tvrdá pružina nerezová ocel (V2A) dlouhé tělo DIN 8187 DIN 8187 - 10B-2 25 282010218
tvrdá pružina nerezová ocel (V2A) dlouhé tělo DIN 8187 DIN 8187 - 12B-2 30 282010220
tvrdá pružina nerezová ocel (V2A) dlouhé tělo DIN 8187 DIN 8187 - 16B-2 45 282010222
tvrdá pružina nerezová ocel (V2A) dlouhé tělo DIN 8187 DIN 8187 - 06B-3 25 282010224
tvrdá pružina nerezová ocel (V2A) dlouhé tělo DIN 8187 DIN 8187 - 08B-3 30 282010226
tvrdá pružina nerezová ocel (V2A) dlouhé tělo DIN 8187 DIN 8187 - 10B-3 40 282010228
tvrdá pružina nerezová ocel (V2A) dlouhé tělo DIN 8187 DIN 8187 - 12B-3 45 282010230
