Auswahltabelle Kettenspanner

Murtfeldt Spannsysteme

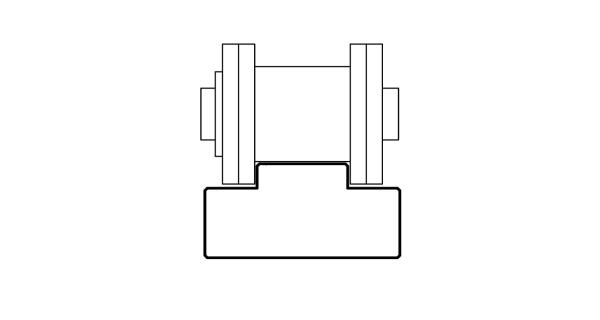

Jednořadý řetěz

Murtfeldt Spannsysteme: Kettenspanner für Einfach-Ketten

ChainPitchInch MINI-TENSIONERSPANN-BOY® TS with arc segment profileSPANN-BOY® TS with sprocketSPANN-BOX® size 0SPANN-BOX® size 30SPANN-BOX® size 1SPANN-BOX® size 2MINI-TENSIONER
DIN ISOmm
Unspecified chains with a width of up to 15mm 2)arc segment profile 2)arc segment profile, roller 2)arc segment profile, roller 2)Semi circular profile 2)arc segment profile
06B9,5253/8arc segment profilearc segment profile, sprocket 2)arc segment profile, sprocket 2)Semi circular profile 2)arc segment profile 2)Arc segment profile, semi circular profile, return profile, sprocketarc segment profile
08B12,71/2arc segment profilearc segment profile, sprocketarc segment profile, sprocketSemi circular profilearc segment profileArc segment profile, semi circular profile, return profile, sprocket
10B15,8755/8arc segment profile, sprocketarc segment profile, sprocketSemi circular profilearc segment profileArc segment profile, semi circular profile, return profile, sprocket
12B19,053/4arc segment profile, sprocketarc segment profile, sprocketSemi circular profilearc segment profileArc segment profile, block profile, return profile, sprocketArc segment profile, semi circular profile
16B25,41Arc segment profile, return profileArc segment profile, semi circular profile, return profile
20B31,751 ¼Arc segment profileArc segment profile, return profile
24B38,11 ½Arc segment profile, block profile
28B44,451 ¾Block profile
32B50,82Block profile
40B63,52 ½Block profile
48B76,23Block profile

1) Je možné použití více typů napínáků SPANN BOX spolu s dvouřadými či třířadými napínáky.
2) Kluzný profil vratný nebo U profil.

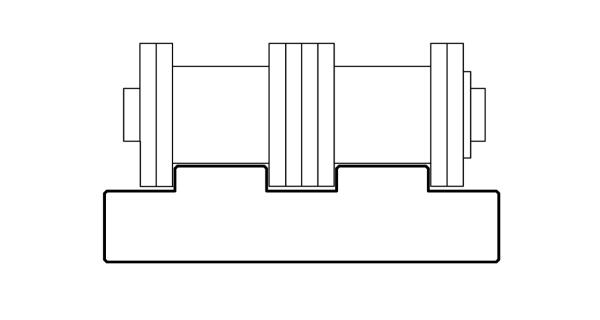

Dvouřadý řetěz

Murtfeldt Spannsysteme: Kettenspanner für Zweifach-Ketten

ChainPitchInch SPANN-BOY® TS with arc segment profileSPANN-BOY® TS with sprocketSPANN-BOX® size 0SPANN-BOX® size 30SPANN-BOX® size 1SPANN-BOX® size 2
DIN ISOmm
Unspecified chains with a width of up to 15mm 2)arc segment profile 2)arc segment profile 2)Semi circular profile 2)arc segment profile 2)
06B9,5253/8arc segment profilearc segment profileSemi circular profilearc segment profileArc segment profile, semi circular profile, return profile
08B12,71/2arc segment profilearc segment profileSemi circular profilearc segment profileArc segment profile, semi circular profile, return profileArc segment profile, semi circular profile, return profile
10B15,8755/8arc segment profilearc segment profilearc segment profileArc segment profile, semi circular profile, return profileArc segment profile, semi circular profile, return profile
12B19,053/4arc segment profilearc segment profileArc segment profile, semi circular profile, return profile
16B25,41arc segment profileArc segment profile, block profile
20B31,751 ¼Arc segment profile, block profile
24B38,11 ½Arc segment profile, block profile
28B44,451 ¾Block profile
32B50,82Block profile
40B63,52 ½Block profile
48B76,23Block profile

1)  Je možné použití více typů napínáků SPANN BOX spolu s dvouřadými či třířadými napínáky.
2) Kluzný profil vratný nebo U profil

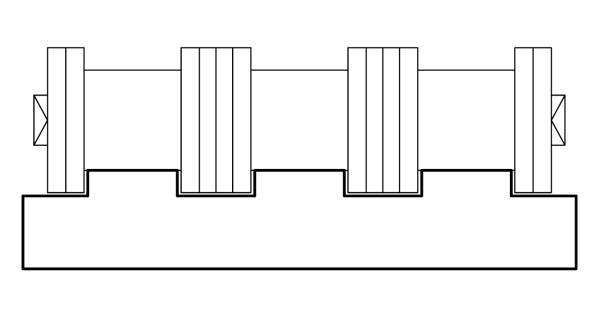

Třířadý řetěz

Murtfeldt Spannsysteme: Kettenspanner für Dreifach-Ketten

ChainPitchInch SPANN-BOY® TSSPANN-BOX® size 0SPANN-BOX® size 30SPANN-BOX® size 1SPANN-BOX® size 2
DIN ISOmm
Unspecified chains width a width of up to 15mm 2)Arc segment profileArc segment profileArc segment profile
06B9,5253/8Arc segment profileArc segment profileArc segment profile, semi circular profile, return profile
08B12,71/2Arc segment profile, semi circular profile, return profile, semi circular profile, return profile
10B15,8755/8Arc segment profileArc segment profile, return profile
12B19,053/4Arc segment profileArc segment profile, return profile
16B25,41Arc segment profile, block profile
20B31,751 ¼Arc segment profile, block profile
24B38,11 ½Block profile 1)
28B44,451 ¾Block profile 1)
32B50,82Block profile 1)
40B63,52 ½Block profile 1)
48B76,23Block profile 1)

1)  Je možné použití více typů napínáků SPANN BOX spolu s dvouřadými či třířadými napínáky.
2) Kluzný profil vratný nebo U profil.


Symboly profilů pro tabulku výběru

Murtfeldt Spannsysteme - Kettenspanner: Bogenprofil

Obloukový profil



  • Tvar kluzného profilu s nejlepšími mechanickými vlastnostmi
  • vyšší počet válečků v kontaktu s kluzným profilem
  • optimální ochrana řetězu

Murtfeldt Spannsysteme - Kettenspanner: Umlenkprofil

Vratný profil



  • Opásání 180°
  • Opásání 180° umožňuje dvojnásobné prodloužení napínací vzdálenosti

Murtfeldt Spannsysteme - Kettenspanner: Blockprofil

Blokový profil



  • vhodný pro těžké řetězy a velká zatížení řetězu
  • kluzný profil a jádro napínáku jsou z jednoho kusu
  • žádná šroubová spojení
  • vysoká stabilita
  • 300 mm kluzný profil zajišťuje kontakt vyššího počtu válečků u řetězů s větší roztečí

Murtfeldt Spannsysteme - Kettenspanner: Halbkreisprofil

Půlkruhový profil



  • Opásání do 90°
  • V kontaktu pouze malý počet válečků současně.
  • Doporučený pro omezený prostor k insstalaci.

Murtfeldt Spannsysteme - Kettenspanner und Riemenspanner: Rolle/ Kettenrad

Kladka/řetězové kolo



  • Omezení pro časté změny směru pohybu.
  • Pro yvšší rychlosti řetězů ( > 1 m/s)
