Spann-Box® velikost 1 typ SR-S

Napínací kladka na přední straně

Vlastnosti

Ocelové tělo napínáku Tři předpjaté pružiny - napínací vzdálenost 40 mm Rozsah nastavení 67 mm

Váš výběr

Vybraná varianta

Articles for selection:

Total articles:

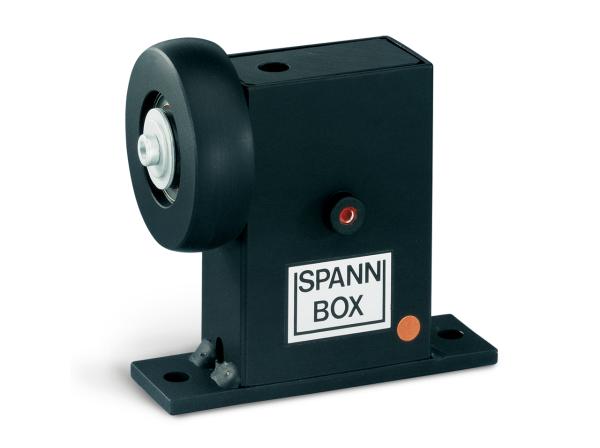

Spann-Box® velikost 1 typ SR-S - Automatické napínáky řemenů - Murtfeldt GmbH Kunststoffe - Abbildung 1

Pro úplný náhled této oblasti produktu vyberte zobrazení na ploše.

Pro úplné zobrazení této oblasti produktu tablet překlopte.

Šířka kladky Tvar profilu Kódové značení CAD
měkká pružina 20 válcový 281110041
měkká pružina 20 soudkovitý 281110047
měkká pružina 20 plochý řemen 281110053
měkká pružina 20 klínový řemen 281110059
měkká pružina 20 kruhový řemen 281110065
měkká pružina 30 válcový 281110043
měkká pružina 30 soudkovitý 281110049
měkká pružina 30 plochý řemen 281110055
měkká pružina 30 klínový řemen 281110061
měkká pružina 30 kruhový řemen 281110067
měkká pružina 40 válcový 281110045
měkká pružina 40 soudkovitý 281110051
měkká pružina 40 plochý řemen 281110057
měkká pružina 40 klínový řemen 281110063
měkká pružina 40 kruhový řemen 281110069
tvrdá pružina 20 válcový 281110042
tvrdá pružina 20 soudkovitý 281110048
tvrdá pružina 20 plochý řemen 281110054
tvrdá pružina 20 klínový řemen 281110060
tvrdá pružina 20 kruhový řemen 281110066
tvrdá pružina 30 válcový 281110044
tvrdá pružina 30 soudkovitý 281110050
tvrdá pružina 30 plochý řemen 281110056
tvrdá pružina 30 klínový řemen 281110062
tvrdá pružina 30 kruhový řemen 281110068
tvrdá pružina 40 válcový 281110046
tvrdá pružina 40 soudkovitý 281110052
tvrdá pružina 40 plochý řemen 281110058
tvrdá pružina 40 klínový řemen 281110064
tvrdá pružina 40 kruhový řemen 281110070

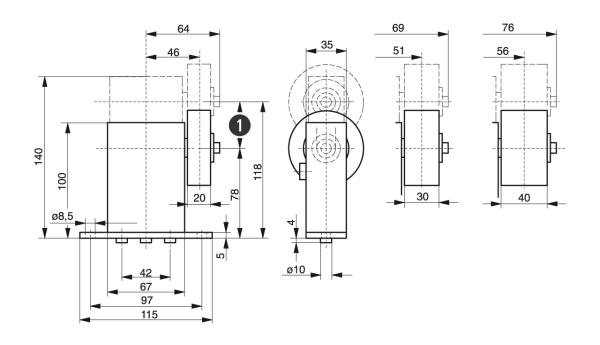

Spann-Box® velikost 1 typ SR-S - Automatické napínáky řemenů - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
