Spann-Box® velikost 1 typ SR-L

Napínací kladka na podélné straně

Vlastnosti

Ocelové tělo napínáku Tři předpjaté pružiny - napínací vzdálenost 40 mm Rozsah nastavení 67 mm

Váš výběr

Vybraná varianta

Articles for selection:

Total articles:

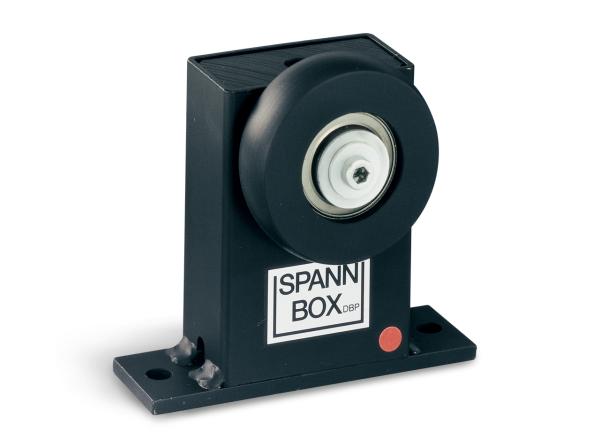

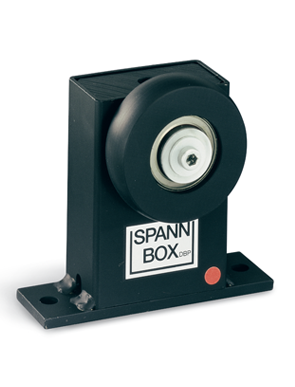

Spann-Box® velikost 1 typ SR-L - Automatické napínáky řemenů - Murtfeldt GmbH Kunststoffe - Abbildung 1

Pro úplný náhled této oblasti produktu vyberte zobrazení na ploše.

Pro úplné zobrazení této oblasti produktu tablet překlopte.

Šířka kladky Tvar profilu Kódové značení CAD
měkká pružina 20 válcový 281110011
měkká pružina 20 soudkovitý 281110017
měkká pružina 20 plochý řemen 281110023
měkká pružina 20 klínový řemen 281110029
měkká pružina 20 kruhový řemen 281110035
měkká pružina 30 281110013
měkká pružina 30 soudkovitý 281110019
měkká pružina 30 plochý řemen 281110025
měkká pružina 30 klínový řemen 281110031
měkká pružina 30 kruhový řemen 281110037
měkká pružina 40 válcový 281110015
měkká pružina 40 soudkovitý 281110021
měkká pružina 40 plochý řemen 281110027
měkká pružina 40 klínový řemen 281110033
měkká pružina 40 kruhový řemen 281110039
tvrdá pružina 20 válcový 281110012
tvrdá pružina 20 soudkovitý 281110018
tvrdá pružina 20 plochý řemen 281110024
tvrdá pružina 20 klínový řemen 281110030
tvrdá pružina 20 kruhový řemen 281110036
tvrdá pružina 30 válcový 281110014
tvrdá pružina 30 soudkovitý 281110020
tvrdá pružina 30 plochý řemen 281110026
tvrdá pružina 30 klínový řemen 281110032
tvrdá pružina 30 kruhový řemen 281110038
tvrdá pružina 40 válcový 281110016
tvrdá pružina 40 soudkovitý 281110022
tvrdá pružina 40 plochý řemen 281110028
tvrdá pružina 40 klínový řemen 281110034
tvrdá pružina 40 kruhový řemen 281110040

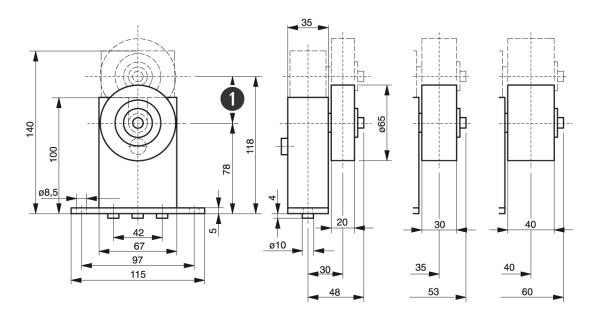

Spann-Box® velikost 1 typ SR-L - Automatické napínáky řemenů - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
