Držáky pro Spann-Box® systémy

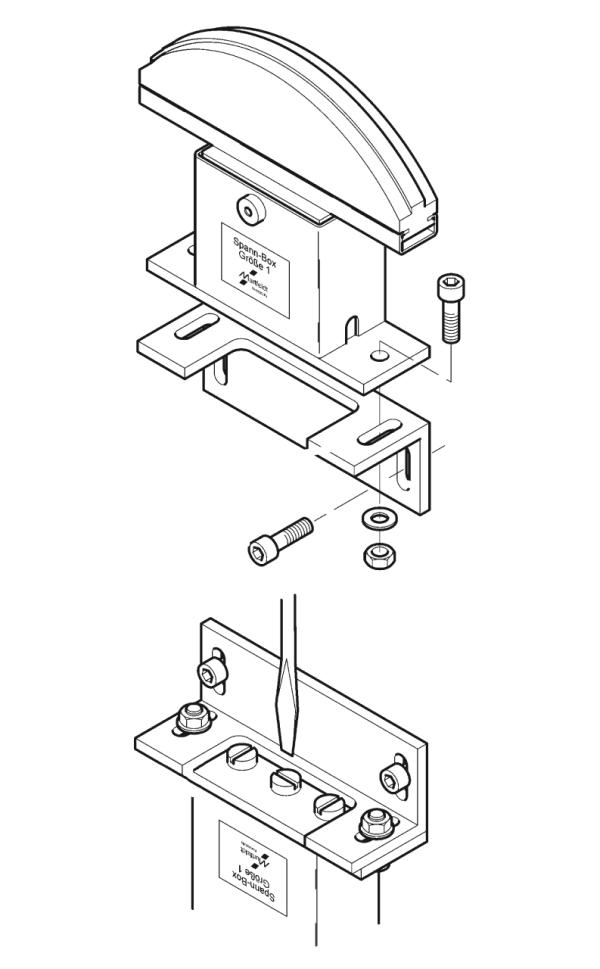

Postup při montáži

Nabízíme mnoho variant montážních držáků zajišťujících jednoduchou instalaci. Držáky rozšiřují variabilitu použití a nastavení napínáku. Rozšířené montážní otvory snadno dovolují posunout těleso napínáku - souosost může být nastavena bočním posunutím tělesa napínáku.

Rádi Vám poskytneme detailní návod k instalaci pro všechny naše systémy.

Kontaktujte nás

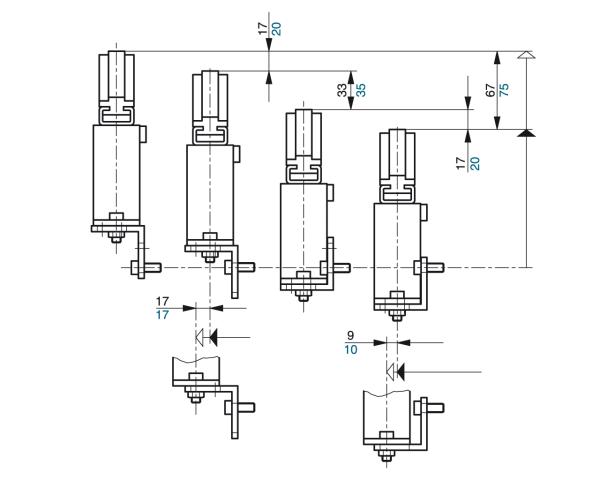

Size 1 and 2

Please note: The top numbers are for size 1 and the bottom numbers for size 2.

Montage

Corresponding size Adjustment range Material Article no. CAD Availability
1 67mm St 37 powder-coated 281 090 001 ●
2 75mm St 37 powder-coated 281 090 002 ●
1 67mm 1.4301 (V2A) 281 090 029 ○
2 75mm 1.4301 (V2A) 281 090 030 ○
0 – 1.4301 (V2A) incl. screws 281 090 087 ●
30 – 1.4301 (V2A) incl. screws 281 090 088 ●

● Stocked, ○ Available within 10 days

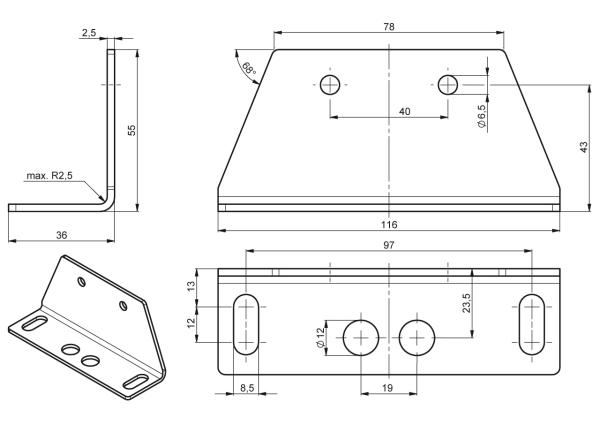

Spann-Boy® TS

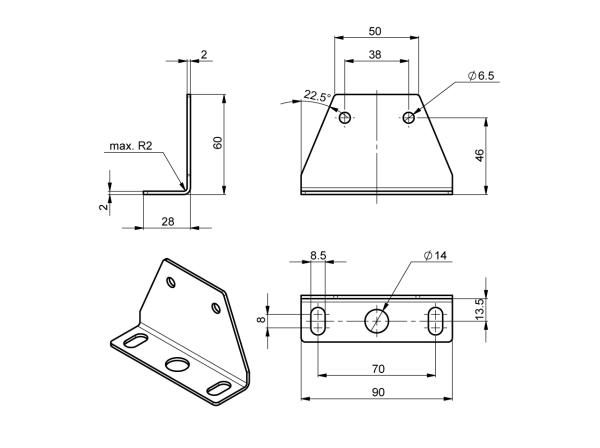

Spann-Box® size 0

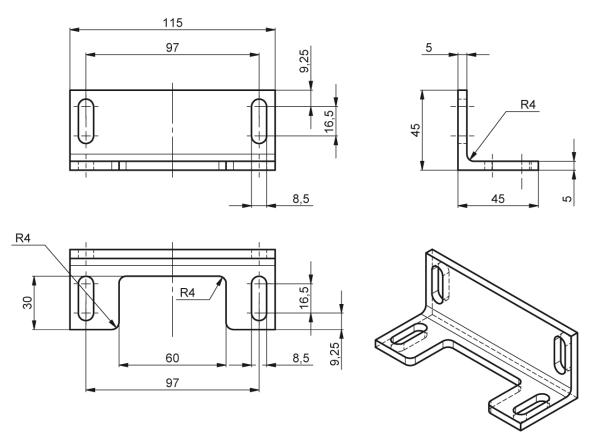

Spann-Box® size 1

standard

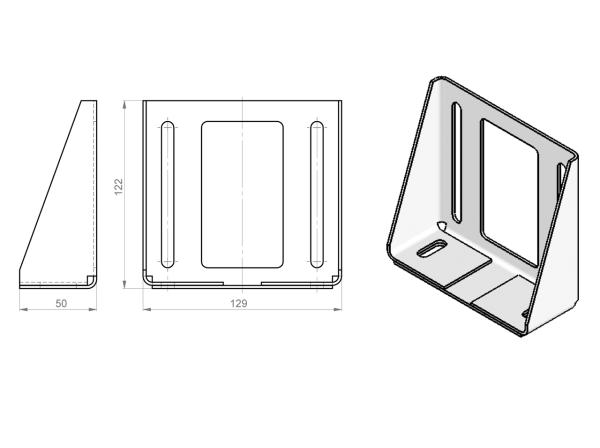

Spann-Box® size 1

alternative fixing

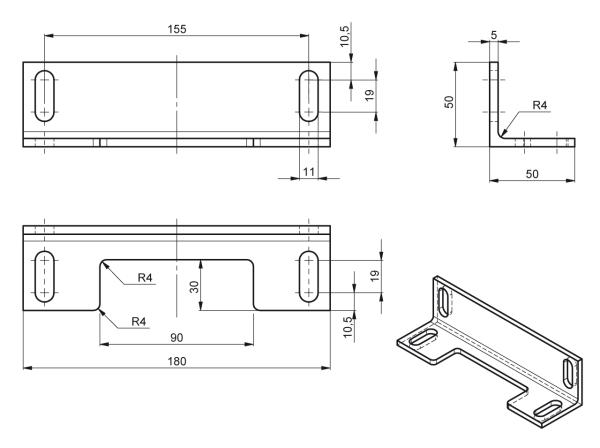

Spann-Box® size 2

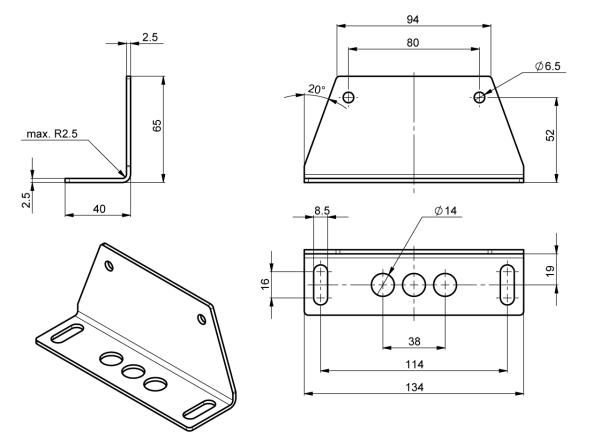

Size 30
