Stahl-C-Profile

Optimaler Partner zur Aufnahme von Kunststoffgleitschienen

Ihre Auswahl

Gewählte Variante

Artikel zur Auswahl:

Gesamtartikel:

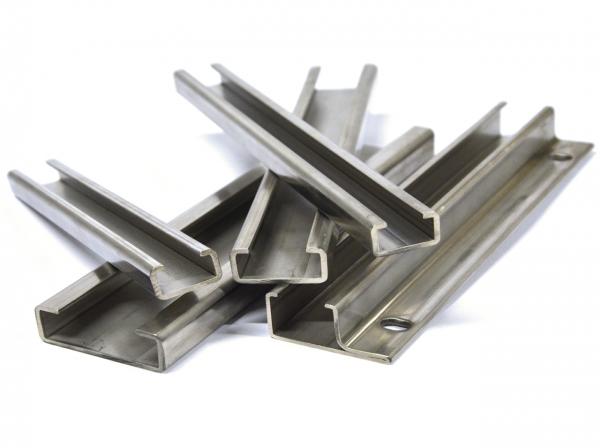

Stahl-C-Profile - Stahl-C-Profile - Murtfeldt GmbH Kunststoffe - Abbildung 1

  • Profil C1 – C13

Für die vollständige Ansicht dieses Produktbereichs wählen Sie bitte die Desktop-Darstellung.

Für die vollständige Ansicht dieses Produktbereich wechseln Sie bitte zum Querformat Ihres Tablets.

C-Profil B b H s L p Artikelnummer CAD
Stahl verzinkt C-Profil (3048 mm - 10 Fuss) C1 24 5.2 17.5 1 - - 351120001
Stahl verzinkt C-Profil (3048 mm - 10 Fuss) C3 20 10 10 1.5 - - 351120003
Stahl verzinkt C-Profil (3048 mm - 10 Fuss) C4 50 10 35 2 - - 351120004
Stahl verzinkt C-Profil (3048 mm - 10 Fuss) C5 28 14 12 2 - - 351120005
Stahl verzinkt C-Profil (3048 mm - 10 Fuss) C6 80 10 65 2 - - 351120006
Stahl verzinkt C-Profil (3048 mm - 10 Fuss) C7 28 16 14 2.5 - - 351120007
Stahl verzinkt C-Profil (3048 mm - 10 Fuss) C9 38 22 18 2.5 - - 351120009
Stahl verzinkt C-Profil (3048 mm - 10 Fuss) C10 30 24 20 1.5 - - 351120010
Stahl verzinkt C-Profil (3048 mm - 10 Fuss) C11 45 40 31 2 - - 351120011
Stahl verzinkt C-Profil (3048 mm - 10 Fuss) C12 60 20 36 2.5 - - 351120012
Stahl verzinkt C-Profil (3048 mm - 10 Fuss) C13 65 55 40 3 - - 351120013
Stahl verzinkt C-Profil (3048 mm - 10 Fuss) C14H 31 25 20 2 47 200 mm 351120014
Stahl verzinkt C-Profil (3048 mm - 10 Fuss) C15V 31 25 20 2 53 200 mm 351120015
Edelstahl (V2A) C-Profil (3048 mm - 10 Fuss) C1 24 5.2 17.5 1 - - 351120101
Edelstahl (V2A) C-Profil (3048 mm - 10 Fuss) C3 20 10 10 1.5 - - 351120103
Edelstahl (V2A) C-Profil (3048 mm - 10 Fuss) C4 50 10 35 2 - - 351120104
Edelstahl (V2A) C-Profil (3048 mm - 10 Fuss) C5 28 12 14 2 - - 351120105
Edelstahl (V2A) C-Profil (3048 mm - 10 Fuss) C6 80 10 65 2 - - 351120106
Edelstahl (V2A) C-Profil (3048 mm - 10 Fuss) C7 28 16 14 2.5 - - 351120107
Edelstahl (V2A) C-Profil (3048 mm - 10 Fuss) C9 38 22 18 2.5 - - 351120109
Edelstahl (V2A) C-Profil (3048 mm - 10 Fuss) C10 30 24 20 1.5 - - 351120110
Edelstahl (V2A) C-Profil (3048 mm - 10 Fuss) C11 45 40 31 2 - - 351120111
Edelstahl (V2A) C-Profil (3048 mm - 10 Fuss) C12 60 20 36 2.5 - - 351120112
Edelstahl (V2A) C-Profil (3048 mm - 10 Fuss) C13 65 55 40 3 - - 351120113
Edelstahl (V2A) C-Profil (3048 mm - 10 Fuss) C14H 31 25 20 2 47 200 mm 351120114
Edelstahl (V2A) C-Profil (3048 mm - 10 Fuss) C15V 31 25 20 2 53 200 mm 351120115
Stahl verzinkt C-Profil (2000 mm) C1 24 17.5 5.2 1 - 351020001
Stahl verzinkt C-Profil (2000 mm) C3 20 10 10 1.5 - 351020003
Stahl verzinkt C-Profil (2000 mm) C4 50 35 10 2 - 351020004
Stahl verzinkt C-Profil (2000 mm) C5 28 14 12 2 - 351020005
Stahl verzinkt C-Profil (2000 mm) C6 80 65 10 2 - 351020006
Stahl verzinkt C-Profil (2000 mm) C7 28 14 16 2.5 - 351020007
Stahl verzinkt C-Profil (2000 mm) C9 38 22 18 2.5 - 351020009
Stahl verzinkt C-Profil (2000 mm) C10 30 20 24 1.5 - 351020010
Stahl verzinkt C-Profil (2000 mm) C11 45 31 40 2 - 351020011
Stahl verzinkt C-Profil (2000 mm) C12 60 36 20 2.5 - 351020012
Stahl verzinkt C-Profil (2000 mm) C13 65 40 55 3 - 351020013
Stahl verzinkt C-Profil (2000 mm) C14 H 31 20 25 2 47 - 351020014
Stahl verzinkt C-Profil (2000 mm) C15 V 31 20 25 2 53 - 351020015
Stahl verzinkt C-Profil (3000 mm) C1 24 17.5 5.2 1 - 351030001
Stahl verzinkt C-Profil (3000 mm) C3 20 10 10 1.5 - 351030003
Stahl verzinkt C-Profil (3000 mm) C3 20 10 10 1.5 - 351030103
Stahl verzinkt C-Profil (3000 mm) C5 28 14 12 2 - 351030005
Stahl verzinkt C-Profil (3000 mm) C9 38 22 18 2.5 - 351030009
Stahl verzinkt C-Profil (3000 mm) C14 H 31 20 25 2 47 - 351030014
Stahl verzinkt C-Profil (3000 mm) C15 V 31 20 25 2 53 - 351030015
Stahl verzinkt C-Profil (6000 mm) C1 24 17.5 5.2 1 - 351060001
Stahl verzinkt C-Profil (6000 mm) C3 20 10 10 1.5 - 351060003
Stahl verzinkt C-Profil (6000 mm) C4 50 35 10 2 - 351060004
Stahl verzinkt C-Profil (6000 mm) C5 28 14 12 2 - 351060005
Stahl verzinkt C-Profil (6000 mm) C6 80 65 10 2 - 351060006
Stahl verzinkt C-Profil (6000 mm) C7 28 14 16 2.5 - 351060007
Stahl verzinkt C-Profil (6000 mm) C9 38 22 18 2.5 - 351060009
Stahl verzinkt C-Profil (6000 mm) C10 30 20 24 1.5 - 351060010
Stahl verzinkt C-Profil (6000 mm) C11 45 31 40 2 - 351060011
Stahl verzinkt C-Profil (6000 mm) C12 60 36 20 2.5 - 351060012
Stahl verzinkt C-Profil (6000 mm) C13 65 40 55 3 - 351060013
Stahl verzinkt C-Profil (6000 mm) C14 H 31 20 25 2 47 - 351060014
Stahl verzinkt C-Profil (6000 mm) C15 V 31 20 25 2 53 - 351060015
Stahl verzinkt C-Profil (Fixlänge) C1 24 17.5 5.2 1 - 351090001
Stahl verzinkt C-Profil (Fixlänge) C3 20 10 10 1.5 - 351090003
Stahl verzinkt C-Profil (Fixlänge) C4 50 35 10 2 - 351090004
Stahl verzinkt C-Profil (Fixlänge) C5 28 14 12 2 - 351090005
Stahl verzinkt C-Profil (Fixlänge) C6 80 65 10 2 - 351090006
Stahl verzinkt C-Profil (Fixlänge) C7 28 14 16 2.5 - 351090007
Stahl verzinkt C-Profil (Fixlänge) C9 38 22 18 2.5 - 351090009
Stahl verzinkt C-Profil (Fixlänge) C10 30 20 24 1.5 - 351090010
Stahl verzinkt C-Profil (Fixlänge) C11 45 31 40 2 - 351090011
Stahl verzinkt C-Profil (Fixlänge) C12 60 36 20 2.5 - 351090012
Stahl verzinkt C-Profil (Fixlänge) C13 65 40 55 3 - 351090013
Stahl verzinkt C-Profil (Fixlänge) C14 H 31 20 25 2 47 - 351090014
Stahl verzinkt C-Profil (Fixlänge) C15 V 31 20 25 2 53 - 351090015
Stahl unverzinkt C-Profil (6000 mm) C3 20 10 10 1.5 - 351060203
Stahl unverzinkt C-Profil (6000 mm) C5 28 14 12 2 - 351060205
Stahl unverzinkt C-Profil (6000 mm) C7 28 14 16 2.5 - 351060207
Stahl unverzinkt C-Profil (6000 mm) C9 38 22 18 2.5 - 351060209
Stahl unverzinkt C-Profil (6000 mm) C10 30 20 24 1.5 - 351060210
Stahl unverzinkt C-Profil (6000 mm) C11 45 31 40 2 - 351060211
Stahl unverzinkt C-Profil (6000 mm) C15 V 31 20 25 2 53 - 351060215
Stahl unverzinkt C-Profil (Fixlänge) C3 20 10 10 1.5 - 351090203
Stahl unverzinkt C-Profil (Fixlänge) C5 28 14 12 2 - 351090205
Stahl unverzinkt C-Profil (Fixlänge) C7 28 14 16 2.5 - 351090207
Stahl unverzinkt C-Profil (Fixlänge) C9 38 22 18 2.5 - 351090209
Stahl unverzinkt C-Profil (Fixlänge) C10 30 20 24 1.5 - 351090210
Stahl unverzinkt C-Profil (Fixlänge) C11 45 31 40 2 - 351090211
Stahl unverzinkt C-Profil (Fixlänge) C15 V 31 20 25 2 53 - 351090215
Edelstahl (V2A) C-Profil (2000 mm) C1 24 17.5 5.2 1 - 351020101
Edelstahl (V2A) C-Profil (2000 mm) C3 20 10 10 1.5 - 351020103
Edelstahl (V2A) C-Profil (2000 mm) C4 50 35 10 2 - 351020104
Edelstahl (V2A) C-Profil (2000 mm) C5 28 14 12 2 - 351020105
Edelstahl (V2A) C-Profil (2000 mm) C6 80 65 10 2 - 351020106
Edelstahl (V2A) C-Profil (2000 mm) C7 28 14 16 2.5 - 351020107
Edelstahl (V2A) C-Profil (2000 mm) C9 38 22 18 2.5 - 351020109
Edelstahl (V2A) C-Profil (2000 mm) C10 30 20 24 1.5 - 351020110
Edelstahl (V2A) C-Profil (2000 mm) C11 45 31 40 2 - 351020111
Edelstahl (V2A) C-Profil (2000 mm) C12 60 36 20 2.5 - 351020112
Edelstahl (V2A) C-Profil (2000 mm) C13 65 40 55 3 - 351020113
Edelstahl (V2A) C-Profil (2000 mm) C14 H 31 20 25 2 47 - 351020114
Edelstahl (V2A) C-Profil (2000 mm) C15 V 31 20 25 2 53 - 351020115
Edelstahl (V2A) C-Profil (3000 mm) C1 24 17.5 5.2 1 - 351030101
Edelstahl (V2A) C-Profil (3000 mm) C5 28 14 12 2 - 351030105
Edelstahl (V2A) C-Profil (3000 mm) C9 38 22 18 2.5 - 351030109
Edelstahl (V2A) C-Profil (3000 mm) C14 H 31 20 25 2 47 - 351030114
Edelstahl (V2A) C-Profil (3000 mm) C15 V 31 20 25 2 53 - 351030115
Edelstahl (V2A) C-Profil (6000 mm) C1 24 17.5 5.2 1 - 351060101
Edelstahl (V2A) C-Profil (6000 mm) C3 20 10 10 1.5 - 351060103
Edelstahl (V2A) C-Profil (6000 mm) C4 50 35 10 2 - 351060104
Edelstahl (V2A) C-Profil (6000 mm) C5 28 14 12 2 - 351060105
Edelstahl (V2A) C-Profil (6000 mm) C6 80 65 10 2 - 351060106
Edelstahl (V2A) C-Profil (6000 mm) C7 28 14 16 2.5 - 351060107
Edelstahl (V2A) C-Profil (6000 mm) C9 38 22 18 2.5 - 351060109
Edelstahl (V2A) C-Profil (6000 mm) C10 30 20 24 1.5 - 351060110
Edelstahl (V2A) C-Profil (6000 mm) C11 45 31 40 2 - 351060111
Edelstahl (V2A) C-Profil (6000 mm) C12 60 36 20 2.5 - 351060112
Edelstahl (V2A) C-Profil (6000 mm) C13 65 40 55 3 - 351060113
Edelstahl (V2A) C-Profil (6000 mm) C14 H 31 20 25 2 47 - 351060114
Edelstahl (V2A) C-Profil (6000 mm) C15 V 31 20 25 2 53 - 351060115
Edelstahl (V2A) C-Profil (Fixlänge) C1 24 17.5 5.2 1 - 351090101
Edelstahl (V2A) C-Profil (Fixlänge) C3 20 10 10 1.5 - 351090103
Edelstahl (V2A) C-Profil (Fixlänge) C4 50 35 10 2 - 351090104
Edelstahl (V2A) C-Profil (Fixlänge) C5 28 14 12 2 - 351090105
Edelstahl (V2A) C-Profil (Fixlänge) C6 80 65 10 2 - 351090106
Edelstahl (V2A) C-Profil (Fixlänge) C7 28 14 16 2.5 - 351090107
Edelstahl (V2A) C-Profil (Fixlänge) C9 38 22 18 2.5 - 351090109
Edelstahl (V2A) C-Profil (Fixlänge) C10 30 20 24 1.5 - 351090110
Edelstahl (V2A) C-Profil (Fixlänge) C11 45 31 40 2 - 351090111
Edelstahl (V2A) C-Profil (Fixlänge) C12 60 36 20 2.5 - 351090112
Edelstahl (V2A) C-Profil (Fixlänge) C13 65 40 55 3 - 351090113
Edelstahl (V2A) C-Profil (Fixlänge) C14 H 31 20 25 2 47 - 351090114
Edelstahl (V2A) C-Profil (Fixlänge) C15 V 31 20 25 2 53 - 351090115


Stahl-C-Profile - Stahl-C-Profile - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1

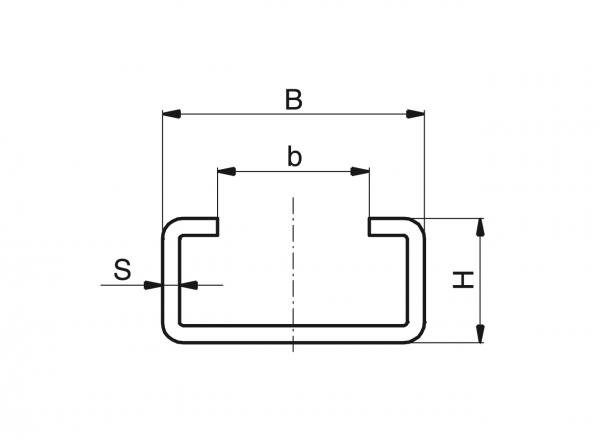

  • Profil C1 – C13


Stahl-C-Profile - Stahl-C-Profile - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 2


Stahl-C-Profile - Stahl-C-Profile - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 3


Stahl-C-Profile - Stahl-C-Profile - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 4

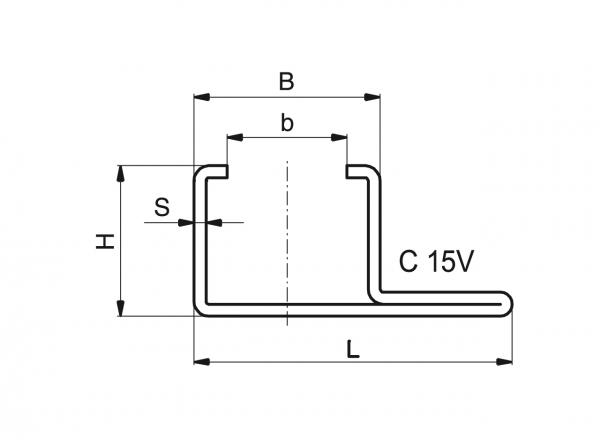

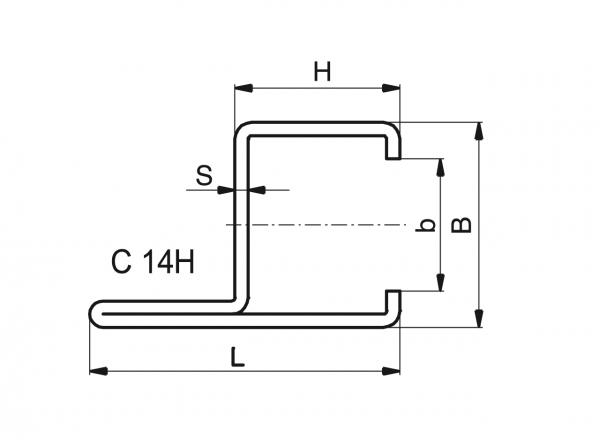

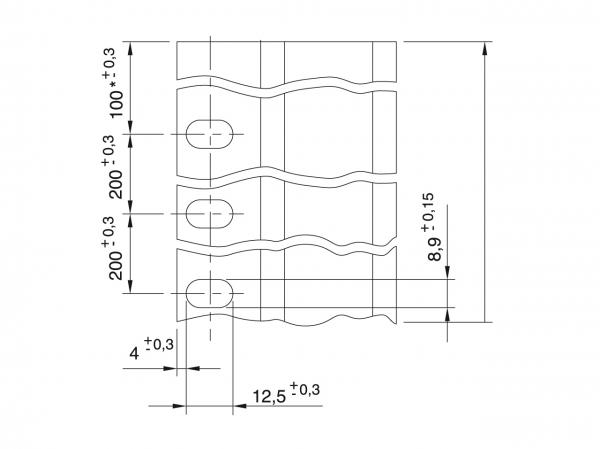

  • Stahlprofile C 14H und C 15V mit Lochung in der Befestigungslasche
  • Summentoleranz Lochabstände: max. 0,75 mm/m
  • *Gilt nur für ein Profilende bei Standardabmessung 2000 mm, 3000 mm und 6000 mm, bei Zwischenabmessungen fertigungsbedingt größere Toleranzen
