Typ T-Triplex

Vlastnosti

Tolerance plastových profilů Tolerance délky

Váš výběr

Vybraná varianta

Articles for selection:

Total articles:

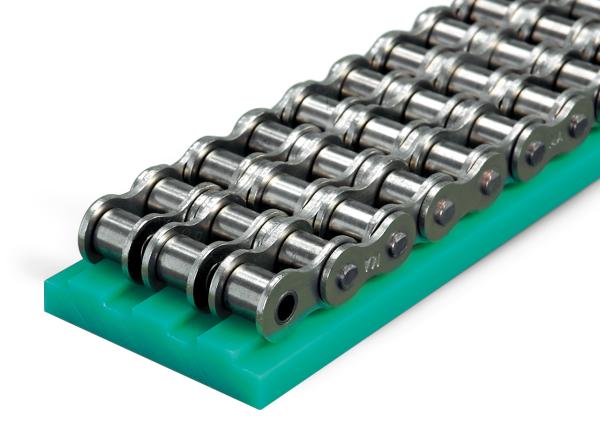

Typ T-Triplex - Vedení pro válečkové řetězy - Murtfeldt GmbH Kunststoffe - Abbildung 1

Pro úplný náhled této oblasti produktu vyberte zobrazení na ploše.

Pro úplné zobrazení této oblasti produktu tablet překlopte.

¨DIN 8187 řetěz č. Rozměry řetězu v palcích B H b h 2e+b Kódové značení CAD
Originální Materiál "S"® zelený profil (2000 mm) 06B-3 3/8" x 7/32" 35 10 5.3 1.5 25.9 221010038
Originální Materiál "S"® zelený profil (2000 mm) 08B-3 1/2" x 5/16" 45 10 7.1 2.2 34.9 221010039
Originální Materiál "S"® zelený profil (2000 mm) 10B-3 5/8" x 3/8" 55 10 8.9 2.6 42.1 221010040
Originální Materiál "S"® zelený profil (2000 mm) 12B-3 3/4" x 7/16" 60 15 10.7 2.4 49.7 221010041
Originální Materiál "S"® zelený profil (2000 mm) 16B-3 1" x 17 mm 79.5 20 15.7 3.5 79.5 221010042
Originální Materiál "S"® zelený profil (2000 mm) 20B-3 1 1/4" x 3/4" 91 20 18 4.2 91 221010043
Originální Materiál "S"® zelený profil (2000 mm) 24B-3 1 1/2" x 1" 120 25 23.4 5.5 120 221010044
Originální Materiál "S"® zelený profil (fixní délka) 06B-3 3/8" x 7/32" 35 10 5.3 1.5 25.9 221010138
Originální Materiál "S"® zelený profil (fixní délka) 08B-3 1/2" x 5/16" 45 10 7.1 2.2 34.9 221010139
Originální Materiál "S"® zelený profil (fixní délka) 10B-3 5/8" x 3/8" 55 10 8.9 2.6 42.1 221010140
Originální Materiál "S"® zelený profil (fixní délka) 12B-3 3/4" x 7/16" 60 15 10.7 2.4 49.7 221010141
Originální Materiál "S"® zelený profil (fixní délka) 16B-3 1" x 17 mm 79.5 20 15.7 3.5 79.5 221010142
Originální Materiál "S"® zelený profil (fixní délka) 20B-3 1 1/4" x 3/4" 91 20 18 4.2 91 221010143
Originální Materiál "S"® zelený profil (fixní délka) 24B-3 1 1/2" x 1" 120 25 23.4 5.5 120 221010144
Materiál "S"® 1000 profil (2000 mm) 06B-3 3/8" x 7/32" 35 10 5.3 1.5 25.9 221020038
Materiál "S"® 1000 profil (2000 mm) 08B-3 1/2" x 5/16" 45 10 7.1 2.2 34.9 221020039
Materiál "S"® 1000 profil (2000 mm) 10B-3 5/8" x 3/8" 55 10 8.9 2.6 42.1 221020040
Materiál "S"® 1000 profil (2000 mm) 12B-3 3/4" x 7/16" 60 15 10.7 2.4 49.7 221020041
Materiál "S"® 1000 profil (2000 mm) 16B-3 1" x 17 mm 79.5 20 15.7 3.5 79.5 221020042
Materiál "S"® 1000 profil (2000 mm) 20B-3 1 1/4" x 3/4" 91 20 18 4.2 91 221020043
Materiál "S"® 1000 profil (2000 mm) 24B-3 1 1/2" x 1" 120 25 23.4 5.5 120 221020044
Materiál "S"® 1000 profil (fixní délka) 06B-3 3/8" x 7/32" 35 10 5.3 1.5 25.9 221020138
Materiál "S"® 1000 profil (fixní délka) 08B-3 1/2" x 5/16" 45 10 7.1 2.2 34.9 221020139
Materiál "S"® 1000 profil (fixní délka) 10B-3 5/8" x 3/8" 55 10 8.9 2.6 42.1 221020140
Materiál "S"® 1000 profil (fixní délka) 12B-3 3/4" x 7/16" 60 15 10.7 2.4 49.7 221020141
Materiál "S"® 1000 profil (fixní délka) 16B-3 1" x 17 mm 79.5 20 15.7 3.5 79.5 221020142
Materiál "S"® 1000 profil (fixní délka) 20B-3 1 1/4" x 3/4" 91 20 18 4.2 91 221020143
Materiál "S"® 1000 profil (fixní délka) 24B-3 1 1/2" x 1" 120 25 23.4 5.5 120 221020144

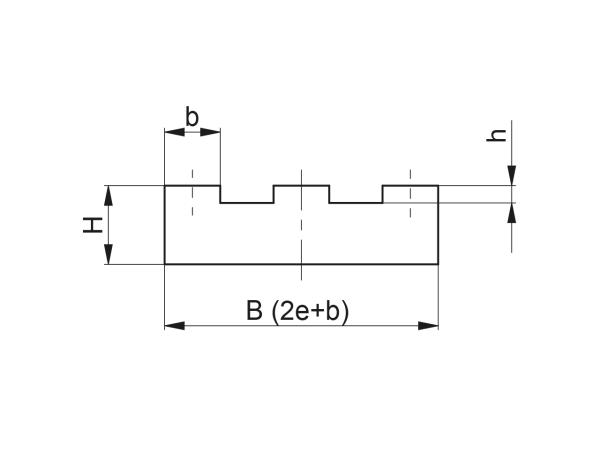

Typ T-Triplex - Vedení pro válečkové řetězy - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1

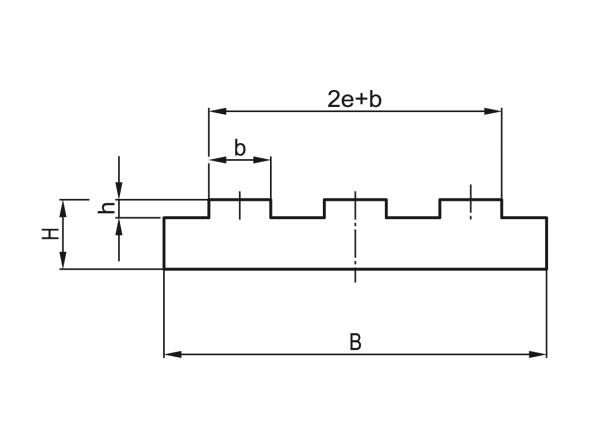

Typ T-Triplex - Vedení pro válečkové řetězy - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 2
