Typ T-Duplex

Vlastnosti

Tolerance plastových profilů Tolerance délky

Váš výběr

Vybraná varianta

Articles for selection:

Total articles:

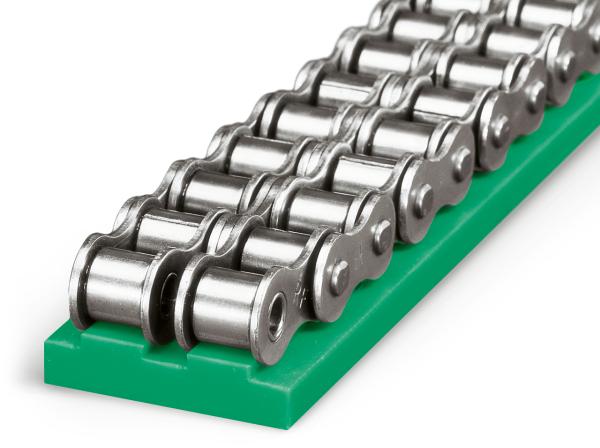

Typ T-Duplex - Vedení pro válečkové řetězy - Murtfeldt GmbH Kunststoffe - Abbildung 1

Pro úplný náhled této oblasti produktu vyberte zobrazení na ploše.

Pro úplné zobrazení této oblasti produktu tablet překlopte.

DIN 8187 řetěz č. Rozměry řetězu v palcích B H b h e+b Kódové značení CAD
Originální Materiál "S"® zelený profil (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 06C-2 (ASA/JIS 35-2) 3/8" x 3/16" 25 10 4.4 2.3 14.5 221150020
Originální Materiál "S"® zelený profil (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 08A-2 (ASA/JIS 40-2) 1/2" x 5/16" 35 10 7.4 2.4 21.8 221150021
Originální Materiál "S"® zelený profil (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 10A-2 (ASA/JIS 50-2) 5/8" x 3/8" 40 10 8.8 2.8 26.9 221150022
Originální Materiál "S"® zelený profil (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 12A-2 (ASA/JIS 60-2) 3/4" x 1/2" 40 15 11.8 3.5 34.6 221150023
Originální Materiál "S"® zelený profil (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 16A-2 (ASA/JIS 80-2) 1" x 5/8" 44 15 14.8 4.7 44 221150024
Originální Materiál "S"® zelený profil (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 20A-2 (ASA/JIS 100-2) 1 1/4" x 3/4" 53 20 17.8 6.4 53 221150025
Originální Materiál "S"® zelený profil (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 24A-2 (ASA/JIS 120-2) 1 1/2" x 1" 69 20 23.7 8 69 221150026
Originální Materiál "S"® zelený profil (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 28A-2 (ASA/JIS 140-2) 1 3/4" x 1" 72 25 23.7 9.7 72 221150027
Originální Materiál "S"® zelený profil (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 32A-2 (ASA/JIS 160-2) 2" x 1 1/4" 88 25 29.7 11.3 88 221150028
Originální Materiál "S"® zelený S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 06C-2 (ASA/JIS 35-2) 3/8" x 3/16" 25 10 4.4 2.3 14.5 221060010
Originální Materiál "S"® zelený S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 08A-2 (ASA/JIS 40-2) 1/2" x 5/16" 35 10 7.4 2.4 21.8 221060011
Originální Materiál "S"® zelený S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 10A-2 (ASA/JIS 50-2) 5/8" x 3/8" 40 10 8.8 2.8 26.9 221060012
Originální Materiál "S"® zelený S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 12A-2 (ASA/JIS 60-2) 3/4" x 1/2" 40 15 11.8 3.5 34.6 221060013
Originální Materiál "S"® zelený S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 16A-2 (ASA/JIS 80-2) 1" x 5/8" 44 15 14.8 4.7 44 221060014
Originální Materiál "S"® zelený S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 20A-2 (ASA/JIS 100-2) 1 1/4" x 3/4" 53 20 17.8 6.4 53 221060015
Originální Materiál "S"® zelený S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 24A-2 (ASA/JIS 120-2) 1 1/2" x 1" 69 20 23.7 8 69 221060016
Originální Materiál "S"® zelený S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 28A-2 (ASA/JIS 140-2) 1 3/4" x 1" 72 25 23.7 9.7 72 221060017
Originální Materiál "S"® zelený S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 32A-2 (ASA/JIS 160-2) 2" x 1 1/4" 88 25 29.7 11.3 88 221060018
Originální Materiál "S"® zelený profil (fixní délka) DIN 8188 (ASA/JIS) DIN 8188 - 06C-2 (ASA/JIS 35-2) 3/8" x 3/16" 25 10 4.4 2.3 14.5 221150120
Originální Materiál "S"® zelený profil (fixní délka) DIN 8188 (ASA/JIS) DIN 8188 - 08A-2 (ASA/JIS 40-2) 1/2" x 5/16" 35 10 7.4 2.4 21.8 221150121
Originální Materiál "S"® zelený profil (fixní délka) DIN 8188 (ASA/JIS) DIN 8188 - 10A-2 (ASA/JIS 50-2) 5/8" x 3/8" 40 10 8.8 2.8 26.9 221150122
Originální Materiál "S"® zelený profil (fixní délka) DIN 8188 (ASA/JIS) DIN 8188 - 12A-2 (ASA/JIS 60-2) 3/4" x 1/2" 40 15 11.8 3.5 34.6 221150123
Originální Materiál "S"® zelený profil (fixní délka) DIN 8188 (ASA/JIS) DIN 8188 - 16A-2 (ASA/JIS 80-2) 1" x 5/8" 44 15 14.8 4.7 44 221150124
Originální Materiál "S"® zelený profil (fixní délka) DIN 8188 (ASA/JIS) DIN 8188 - 20A-2 (ASA/JIS 100-2) 1 1/4" x 3/4" 53 20 17.8 6.4 53 221150125
Originální Materiál "S"® zelený profil (fixní délka) DIN 8188 (ASA/JIS) DIN 8188 - 24A-2 (ASA/JIS 120-2) 1 1/2" x 1" 69 20 23.7 8 69 221150126
Originální Materiál "S"® zelený profil (fixní délka) DIN 8188 (ASA/JIS) DIN 8188 - 28A-2 (ASA/JIS 140-2) 1 3/4" x 1" 72 25 23.7 9.7 72 221150127
Originální Materiál "S"® zelený profil (fixní délka) DIN 8188 (ASA/JIS) DIN 8188 - 32A-2 (ASA/JIS 160-2) 2" x 1 1/4" 88 25 29.7 11.3 88 221150128
Originální Materiál "S"® zelený profil (2000 mm) DIN 8187 DIN 8187 - 06B-2 3/8" x 7/32" 25 10 5.3 1.5 15.6 221010025
Originální Materiál "S"® zelený profil (2000 mm) DIN 8187 DIN 8187 - 08B-2 1/2" x 5/16" 35 10 7.2 2.2 21.2 221010026
Originální Materiál "S"® zelený profil (2000 mm) DIN 8187 DIN 8187 - 08B-2 1/2" x 5/16" 35 15 7.2 2.2 21.2 221010027
Originální Materiál "S"® zelený profil (2000 mm) DIN 8187 DIN 8187 - 08B-2 1/2" x 5/16" 35 20 7.2 2.2 21.2 221010028
Originální Materiál "S"® zelený profil (2000 mm) DIN 8187 DIN 8187 - 08B-2 1/2" x 5/16" 35 30 7.2 2.2 21.2 221010029
Originální Materiál "S"® zelený profil (2000 mm) DIN 8187 DIN 8187 - 10B-2 5/8" x 3/8" 40 10 9 2.6 25.6 221010030
Originální Materiál "S"® zelený profil (2000 mm) DIN 8187 DIN 8187 - 12B-2 3/4" x 7/16" 45 15 10.9 2.4 30.4 221010031
Originální Materiál "S"® zelený profil (2000 mm) DIN 8187 DIN 8187 - 12B-2 3/4" x 7/16" 45 10 10.9 2.4 30.4 221010032
Originální Materiál "S"® zelený profil (2000 mm) DIN 8187 DIN 8187 - 16B-2 1" x 17 mm 47.8 15 15.8 3.5 47.8 221010033
Originální Materiál "S"® zelený profil (2000 mm) DIN 8187 DIN 8187 - 20B-2 1 1/4" x 3/4" 54.7 15 18.2 4.2 54.7 221010034
Originální Materiál "S"® zelený profil (2000 mm) DIN 8187 DIN 8187 - 24B-2 1 1/2" x 1" 72 20 23.6 5.5 72 221010035
Originální Materiál "S"® zelený profil (2000 mm) DIN 8187 DIN 8187 - 28B-2 1 3/4" x 31 mm 88.4 25 28.8 6.8 88.4 221010036
Originální Materiál "S"® zelený profil (2000 mm) DIN 8187 DIN 8187 - 32B-2 2" x 31 mm 87.4 30 28.8 7.7 87.4 221010037
Originální Materiál "S"® zelený profil (fixní délka) DIN 8187 DIN 8187 - 06B-2 3/8" x 7/32" 25 10 5.4 1.5 15.6 221010125
Originální Materiál "S"® zelený profil (fixní délka) DIN 8187 DIN 8187 - 08B-2 1/2" x 5/16" 35 10 7.2 2.2 21.2 221010126
Originální Materiál "S"® zelený profil (fixní délka) DIN 8187 DIN 8187 - 08B-2 1/2" x 5/16" 35 15 7.2 2.2 21.2 221010127
Originální Materiál "S"® zelený profil (fixní délka) DIN 8187 DIN 8187 - 08B-2 1/2" x 5/16" 35 20 7.2 2.2 21.2 221010128
Originální Materiál "S"® zelený profil (fixní délka) DIN 8187 DIN 8187 - 08B-2 1/2" x 5/16" 35 30 7.2 2.2 21.2 221010129
Originální Materiál "S"® zelený profil (fixní délka) DIN 8187 DIN 8187 - 10B-2 5/8" x 3/8" 40 10 9 2.6 25.6 221010130
Originální Materiál "S"® zelený profil (fixní délka) DIN 8187 DIN 8187 - 12B-2 3/4" x 7/16" 45 15 10.9 2.4 30.4 221010131
Originální Materiál "S"® zelený profil (fixní délka) DIN 8187 DIN 8187 - 12B-2 3/4" x 7/16" 45 10 10.9 2.4 30.4 221010132
Originální Materiál "S"® zelený profil (fixní délka) DIN 8187 DIN 8187 - 16B-2 1" x 17 mm 47.8 15 15.8 3.5 47.8 221010133
Originální Materiál "S"® zelený profil (fixní délka) DIN 8187 DIN 8187 - 20B-2 1 1/4" x 3/4" 54.7 15 18.2 4.2 54.7 221010134
Originální Materiál "S"® zelený profil (fixní délka) DIN 8187 DIN 8187 - 24B-2 1 1/2" x 1" 72 20 23.6 5.5 72 221010135
Originální Materiál "S"® zelený profil (fixní délka) DIN 8187 DIN 8187 - 28B-2 1 3/4" x 31 mm 88.4 25 28.8 6.8 88.4 221010136
Originální Materiál "S"® zelený profil (fixní délka) DIN 8187 DIN 8187 - 32B-2 2" x 31 mm 87.4 30 28.8 7.7 87.4 221010137
Materiál "S"® 1000 profil (2000 mm) DIN 8187 DIN 8187 - 06B-2 3/8" x 7/32" 25 10 5.4 1.5 15.6 221020025
Materiál "S"® 1000 profil (2000 mm) DIN 8187 DIN 8187 - 08B-2 1/2" x 5/16" 35 10 7.2 2.2 21.2 221020026
Materiál "S"® 1000 profil (2000 mm) DIN 8187 DIN 8187 - 08B-2 1/2" x 5/16" 35 15 7.2 2.2 21.2 221020027
Materiál "S"® 1000 profil (2000 mm) DIN 8187 DIN 8187 - 08B-2 1/2" x 5/16" 35 20 7.2 2.2 21.2 221020028
Materiál "S"® 1000 profil (2000 mm) DIN 8187 DIN 8187 - 08B-2 1/2" x 5/16" 35 30 7.2 2.2 21.2 221020029
Materiál "S"® 1000 profil (2000 mm) DIN 8187 DIN 8187 - 10B-2 5/8" x 3/8" 40 10 9 2.6 25.6 221020030
Materiál "S"® 1000 profil (2000 mm) DIN 8187 DIN 8187 - 12B-2 3/4" x 7/16" 45 15 10.9 2.4 30.4 221020031
Materiál "S"® 1000 profil (2000 mm) DIN 8187 DIN 8187 - 12B-2 3/4" x 7/16" 45 10 10.9 2.4 30.4 221020032
Materiál "S"® 1000 profil (2000 mm) DIN 8187 DIN 8187 - 16B-2 1" x 17 mm 47.8 15 15.8 3.5 47.8 221020033
Materiál "S"® 1000 profil (2000 mm) DIN 8187 DIN 8187 - 20B-2 1 1/4" x 3/4" 54.7 15 18.2 4.2 54.7 221020034
Materiál "S"® 1000 profil (2000 mm) DIN 8187 DIN 8187 - 24B-2 1 1/2" x 1" 72 20 23.6 5.5 72 221020035
Materiál "S"® 1000 profil (2000 mm) DIN 8187 DIN 8187 - 28B-2 1 3/4" x 31 mm 88.4 25 28.8 6.8 88.4 221020036
Materiál "S"® 1000 profil (2000 mm) DIN 8187 DIN 8187 - 32B-2 2" x 31 mm 87.4 30 28.8 7.7 87.4 221020037
Materiál "S"® 1000 profil (fixní délka) DIN 8187 DIN 8187 - 06B-2 3/8" x 7/32" 25 10 5.4 1.5 15.6 221020125
Materiál "S"® 1000 profil (fixní délka) DIN 8187 DIN 8187 - 08B-2 1/2" x 5/16" 35 10 7.2 2.2 21.2 221020126
Materiál "S"® 1000 profil (fixní délka) DIN 8187 DIN 8187 - 08B-2 1/2" x 5/16" 35 15 7.2 2.2 21.2 221020127
Materiál "S"® 1000 profil (fixní délka) DIN 8187 DIN 8187 - 08B-2 1/2" x 5/16" 35 20 7.2 2.2 21.2 221020128
Materiál "S"® 1000 profil (fixní délka) DIN 8187 DIN 8187 - 08B-2 1/2" x 5/16" 35 30 7.2 2.2 21.2 221020129
Materiál "S"® 1000 profil (fixní délka) DIN 8187 DIN 8187 - 10B-2 5/8" x 3/8" 40 10 9 2.6 25.6 221020130
Materiál "S"® 1000 profil (fixní délka) DIN 8187 DIN 8187 - 12B-2 3/4" x 7/16" 45 15 10.9 2.4 30.4 221020131
Materiál "S"® 1000 profil (fixní délka) DIN 8187 DIN 8187 - 12B-2 3/4" x 7/16" 45 10 10.9 2.4 30.4 221020132
Materiál "S"® 1000 profil (fixní délka) DIN 8187 DIN 8187 - 16B-2 1" x 17 mm 47.8 15 15.8 3.5 47.8 221020133
Materiál "S"® 1000 profil (fixní délka) DIN 8187 DIN 8187 - 20B-2 1 1/4" x 3/4" 54.7 15 18.2 4.2 54.7 221020134
Materiál "S"® 1000 profil (fixní délka) DIN 8187 DIN 8187 - 24B-2 1 1/2" x 1" 72 20 23.6 5.5 72 221020135
Materiál "S"® 1000 profil (fixní délka) DIN 8187 DIN 8187 - 28B-2 1 3/4" x 31 mm 88.4 25 28.8 6.8 88.4 221020136
Materiál "S"® 1000 profil (fixní délka) DIN 8187 DIN 8187 - 32B-2 2" x 31 mm 87.4 30 28.8 7.7 87.4 221020137

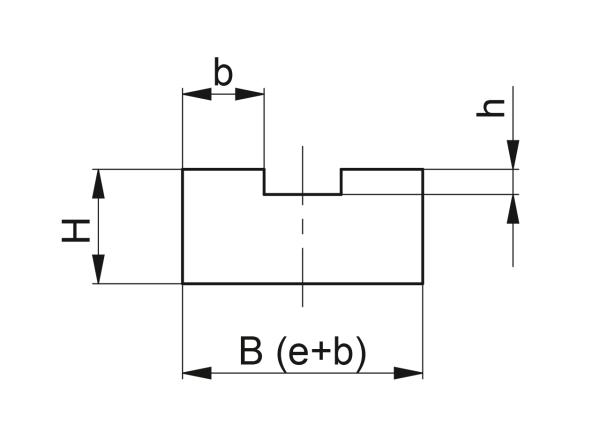

Typ T-Duplex - Vedení pro válečkové řetězy - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1

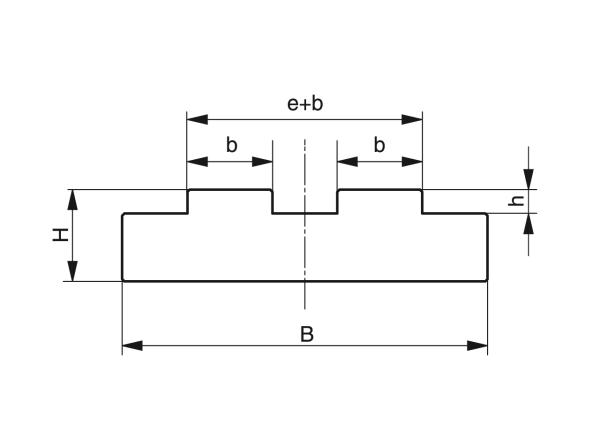

Typ T-Duplex - Vedení pro válečkové řetězy - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 2

  • from 16B-2
