Vlastnosti
Vybraná varianta

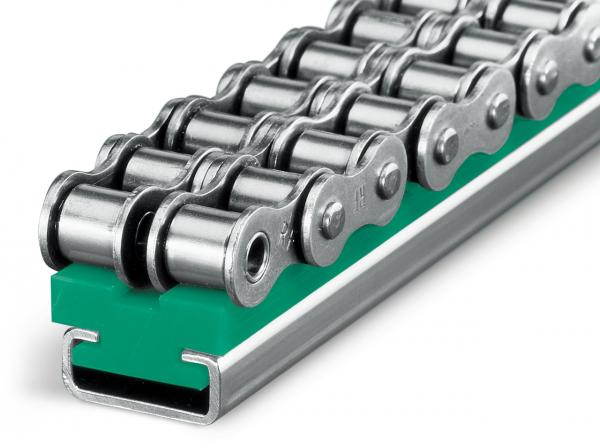

Typ CT-Duplex, Originální Materiál "S"® zelený, délka (2000 mm), pozinkovaná ocel, C-profil (2000 mm)

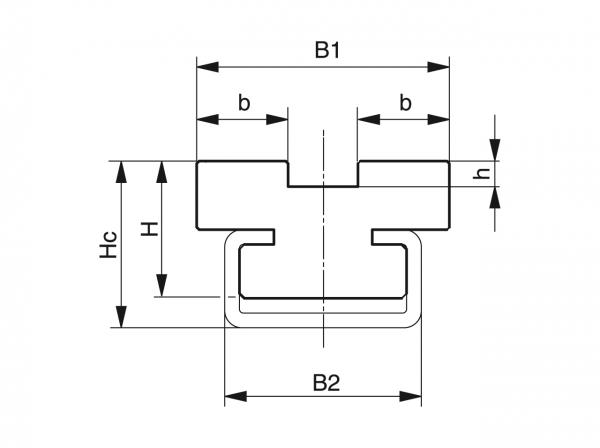

| DIN 8187 řetěz č. | Rozměry řetězu v palcích | C-profil | B1 | B2 | H | Hc | b | h | Kódové značení | Kód C-Profily | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 06B-2 | 3/8" x 7/32" | C3 | 15.6 | 20 | 14 | 17 | 5.3 | 1.5 | 221210022 | 351020003 | CADClick | |
| 08B-2 | 1/2" x 5/16" | C3 | 21.2 | 20 | 14 | 17 | 7.2 | 2.2 | 221210016 | 351020003 | CADClick | |
| 10B-2 | 5/8" x 3/8" | C3 | 25.6 | 20 | 14 | 17 | 9 | 2.6 | 221210017 | 351020003 | CADClick | |
| 12B-2 | 3/4" x 7/16" | C5 | 30.4 | 28 | 15 | 20 | 10.9 | 2.4 | 221210018 | 351020005 | CADClick | |
| 16B-2 | 1" x 17 mm | C9 | 47.8 | 38 | 20 | 27 | 15.8 | 3.5 | 221210019 | 351020009 | CADClick | |
| 20B-2 | 1 1/4" x 3/4" | C12 | 54.7 | 60 | 22 | 30 | 18.2 | 4.2 | 221210020 | 351020012 | CADClick | |
| 24B-2 | 1 1/2" x 1" | C12 | 72 | 60 | 25 | 35 | 23.6 | 5.5 | 221210021 | 351020012 | CADClick |
Downloads
- Product information (73.4 kB)
