Typ RRC

Vlastnosti

Original Werkstoff S schwarz antistatisch Tolerance plastových profilů Tolerance délky Länge Kunststoffführung und Stahl-C-Profil in mm Vhodné pro použití v místech s nebezpečím výbuchu Auf Wunsch in Zwischenabmessungen und anderen Kunststoffen Stahl-C-Profil in 6000 mm Länge möglich Lagermäßig in 1.4301 (V2a) erhältlich

Váš výběr

Vybraná varianta

Articles for selection:

Total articles:

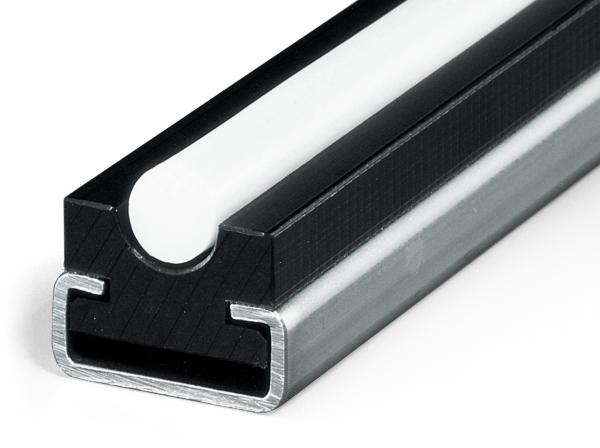

Typ RRC - Vedení pro řemeny - Murtfeldt GmbH Kunststoffe - Abbildung 1

Pro úplný náhled této oblasti produktu vyberte zobrazení na ploše.

Pro úplné zobrazení této oblasti produktu tablet překlopte.

Typ řemenu/Ø C-profil B1 B2 H Hc h r Kód C-Profily Kódové značení CAD
profil (2000 mm) pozinkovaná ocel C-profil (2000 mm) 4.8/5.0 C3 20 20 10 15 3 3 351020003 231110035
profil (2000 mm) pozinkovaná ocel C-profil (2000 mm) 6.3 C3 20 20 15 18 4 4 351020003 231110036
profil (2000 mm) pozinkovaná ocel C-profil (2000 mm) 8 C3 20 20 15 18 5 5 351020003 231110037
profil (2000 mm) pozinkovaná ocel C-profil (2000 mm) 9.5 C5 25 28 15 20 6 6 351020005 231110038
profil (2000 mm) pozinkovaná ocel C-profil (2000 mm) 12.5 C5 28 28 15 20 8 7 351020005 231110039
profil (2000 mm) pozinkovaná ocel C-profil (2000 mm) 15 C9 33 38 20 25 10 9 351020009 231110040
profil (2000 mm) pozinkovaná ocel C-profil (2000 mm) 18 C9 38 38 20 25 12 10 351020009 231110041
profil (2000 mm) pozinkovaná ocel C-profil (6000 mm) 4.8/5.0 C3 20 20 10 15 3 3 351060003 231110035
profil (2000 mm) pozinkovaná ocel C-profil (6000 mm) 6.3 C3 20 20 15 18 4 4 351060003 231110036
profil (2000 mm) pozinkovaná ocel C-profil (6000 mm) 8 C3 20 20 15 18 5 5 351060003 231110037
profil (2000 mm) pozinkovaná ocel C-profil (6000 mm) 9.5 C5 25 28 15 20 6 6 351060005 231110038
profil (2000 mm) pozinkovaná ocel C-profil (6000 mm) 12.5 C5 28 28 15 20 8 7 351060005 231110039
profil (2000 mm) pozinkovaná ocel C-profil (6000 mm) 15 C9 33 38 20 25 10 9 351060009 231110040
profil (2000 mm) pozinkovaná ocel C-profil (6000 mm) 18 C9 38 38 20 25 12 10 351060009 231110041
profil (2000 mm) nerezová ocel (V2A) C-profil (2000 mm) 4.8/5.0 C3 20 20 10 15 3 3 351020103 231110035
profil (2000 mm) nerezová ocel (V2A) C-profil (2000 mm) 6.3 C3 20 20 15 18 4 4 351020103 231110036
profil (2000 mm) nerezová ocel (V2A) C-profil (2000 mm) 8 C3 20 20 15 18 5 5 351020103 231110037
profil (2000 mm) nerezová ocel (V2A) C-profil (2000 mm) 9.5 C5 25 28 15 20 6 6 351020105 231110038
profil (2000 mm) nerezová ocel (V2A) C-profil (2000 mm) 12.5 C5 28 28 15 20 8 7 351020105 231110039
profil (2000 mm) nerezová ocel (V2A) C-profil (2000 mm) 15 C9 33 38 20 25 10 9 351020109 231110040
profil (2000 mm) nerezová ocel (V2A) C-profil (2000 mm) 18 C9 38 38 20 25 12 10 351020109 231110041
profil (2000 mm) nerezová ocel (V2A) C-profil (6000 mm) 4.8/5.0 C3 20 20 10 15 3 3 351060103 231110035
profil (2000 mm) nerezová ocel (V2A) C-profil (6000 mm) 6.3 C3 20 20 15 18 4 4 351060103 231110036
profil (2000 mm) nerezová ocel (V2A) C-profil (6000 mm) 8 C3 20 20 15 18 5 5 351060103 231110037
profil (2000 mm) nerezová ocel (V2A) C-profil (6000 mm) 9.5 C5 25 28 15 20 6 6 351060105 231110038
profil (2000 mm) nerezová ocel (V2A) C-profil (6000 mm) 12.5 C5 28 28 15 20 8 7 351060105 231110039
profil (2000 mm) nerezová ocel (V2A) C-profil (6000 mm) 15 C9 33 38 20 25 10 9 351060109 231110040
profil (2000 mm) nerezová ocel (V2A) C-profil (6000 mm) 18 C9 38 38 20 25 12 10 351060109 231110041
profil (fixní délka) pozinkovaná ocel C-profil (fixní délka) 5 C3 20 20 10 15 3 3 351090003 231110135
profil (fixní délka) pozinkovaná ocel C-profil (fixní délka) 6.3 C3 20 20 15 18 4 4 351090003 231110136
profil (fixní délka) pozinkovaná ocel C-profil (fixní délka) 8 C3 20 20 15 18 5 5 351090003 231110137
profil (fixní délka) pozinkovaná ocel C-profil (fixní délka) 9.5 C5 25 28 15 20 6 6 351090005 231110138
profil (fixní délka) pozinkovaná ocel C-profil (fixní délka) 12.5 C5 28 28 15 20 8 7 351090005 231110139
profil (fixní délka) pozinkovaná ocel C-profil (fixní délka) 15 C9 33 38 20 25 10 9 351090009 231110140
profil (fixní délka) pozinkovaná ocel C-profil (fixní délka) 18 C9 38 38 20 25 12 10 351090009 231110141
profil (fixní délka) nerezová ocel (V2A) C-profil (fixní délka) 5 C3 20 20 10 15 3 3 351090103 231110135
profil (fixní délka) nerezová ocel (V2A) C-profil (fixní délka) 6.3 C3 20 20 15 18 4 4 351090103 231110136
profil (fixní délka) nerezová ocel (V2A) C-profil (fixní délka) 8 C3 20 20 15 18 5 5 351090103 231110137
profil (fixní délka) nerezová ocel (V2A) C-profil (fixní délka) 9.5 C5 25 28 15 20 6 6 351090105 231110138
profil (fixní délka) nerezová ocel (V2A) C-profil (fixní délka) 12.5 C5 28 28 15 20 8 7 351090105 231110139
profil (fixní délka) nerezová ocel (V2A) C-profil (fixní délka) 15 C9 33 38 20 25 10 9 351090109 231110140
profil (fixní délka) nerezová ocel (V2A) C-profil (fixní délka) 18 C9 38 38 20 25 12 10 351090109 231110141

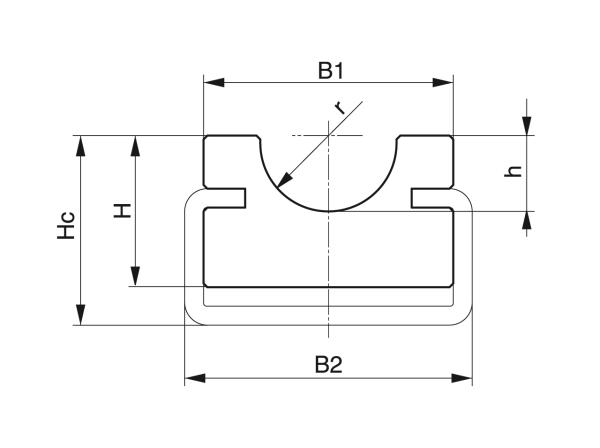

Typ RRC - Vedení pro řemeny - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
