Typ KRC

Vlastnosti

<strong>Tolerance plastových profilů</strong> dle DIN ISO 2768 mittel <strong>Tolerance délky</strong><br />plastové vedení +0/+7mm<br />ocelový C-profil +0/+40mm <strong>Vhodné pro použití v místech s nebezpečím výbuchu</strong> (prohlášení výrobce)

Vybraná varianta

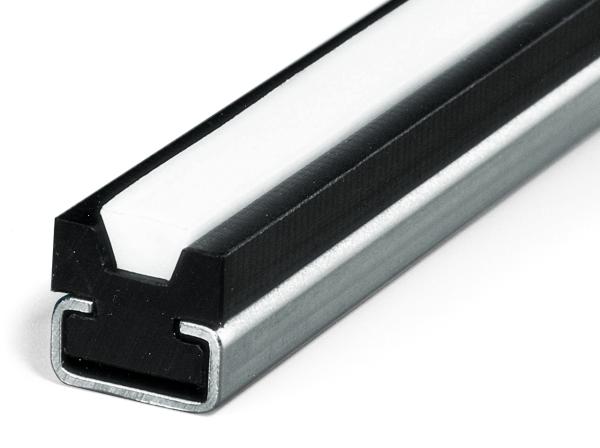

Typ KRC, délka (2000 mm), pozinkovaná ocel, C-profil (2000 mm)

Náhled položek

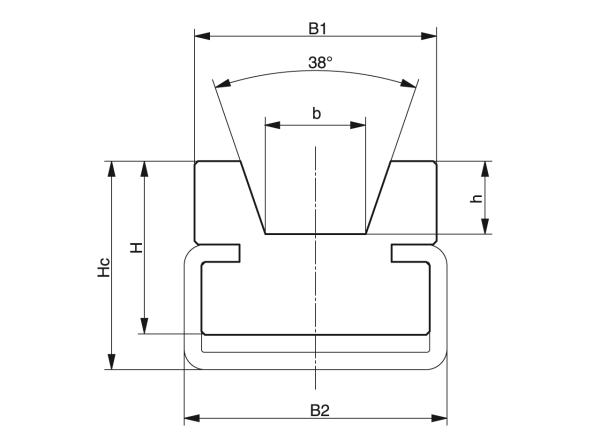

Typ řemenu/bxh C-profil B1 B2 H Hc b h Kód C-Profily Kódové značení CAD
8 x 5 C3 20 20 10 15 6 3.5 351020003 231110013 CADClick
10 x 6 C3 20 20 15 18 7.2 4.5 351020003 231110014 CADClick
13 x 8 C5 25 28 18 22 9.2 6 351020005 231110015 CADClick
17 x 11 C5 30 28 18 24 11.5 8 351020005 231110016 CADClick
20 x 12,5 C5 30 28 18 24 13.5 9 351020005 231110017 CADClick
22 x 14 C9 35 38 25 30 14.5 10.5 351020009 231110018 CADClick
25 x 16 C9 40 38 25 32 16.5 12 351020009 231110019 CADClick
32 x 20 C12 60 60 35 40 21 16 351020012 231110020 CADClick
40 x 25 C12 60 60 35 40 26 21 351020012 231110021 CADClick
