Vlastnosti
Vybraná varianta

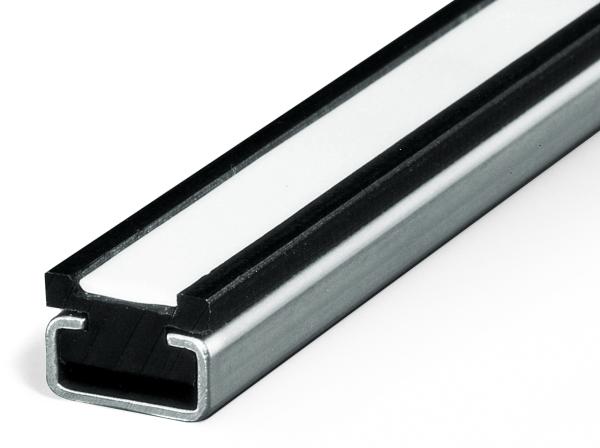

Typ FRC, délka (2000 mm), pozinkovaná ocel, C-profil (2000 mm)

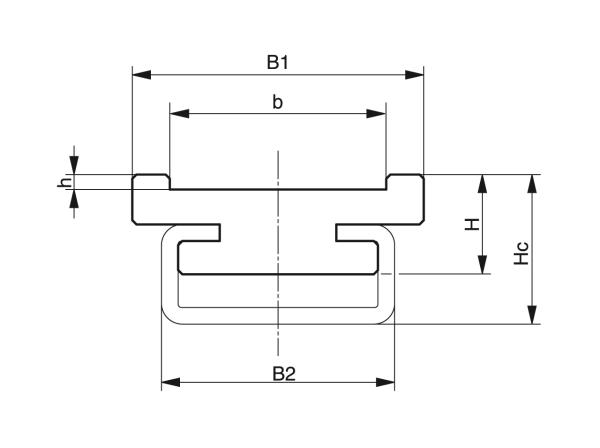

| Typ řemenu | C-profil | B1 | B2 | H | Hc | b | h | Kód C-Profily | Kódové značení | CAD | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25/T5 | C5 | 35 | 28 | 12 | 18 | 26 | 1.8 | 351020005 | 231110022 | CADClick | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32/T5 | C5 | 45 | 28 | 12 | 18 | 33 | 1.8 | 351020005 | 231110023 | CADClick | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25/T10 | C5 | 35 | 28 | 15 | 20 | 26 | 3.8 | 351020005 | 231110024 | CADClick | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32/T10 | C5 | 45 | 28 | 15 | 20 | 33 | 3.8 | 351020005 | 231110025 | CADClick | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50/T10 | C4 | 65 | 50 | 18 | 20 | 51 | 3.8 | 351020004 | 231110026 | CADClick | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 75/T10 | C6 | 90 | 80 | 18 | 20 | 76 | 3.8 | 351020006 | 231110027 | CADClick | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 100/T10 | C6 | 115 | 80 | 18 | 20 | 101 | 3.8 | 351020006 | 231110028 | CADClick | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Downloads
- Product information (66.8 kB)
