Typ R

Vlastnosti

Tolerance plastových profilů Tolerance délky

Váš výběr

Vybraná varianta

Articles for selection:

Total articles:

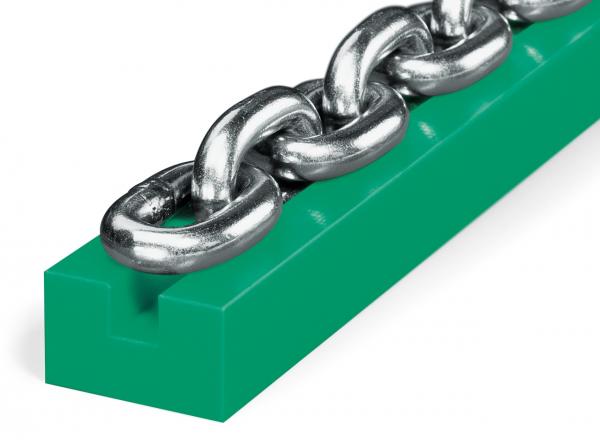

Typ R - Vedení pro článkové řetězy - Murtfeldt GmbH Kunststoffe - Abbildung 1

Pro úplný náhled této oblasti produktu vyberte zobrazení na ploše.

Pro úplné zobrazení této oblasti produktu tablet překlopte.

Nominální tloušťka d. DIN 766/764 B H d h1 Kódové značení CAD
Originální Materiál "S"® zelený profil (2000 mm) 6 30 15 7 7 231010001
Originální Materiál "S"® zelený profil (2000 mm) 8 38 20 9 9 231010002
Originální Materiál "S"® zelený profil (2000 mm) 10 45 25 11.5 11 231010003
Originální Materiál "S"® zelený profil (2000 mm) 13 55 30 15 15 231010004
Originální Materiál "S"® zelený profil (fixní délka) 6 30 15 7 7 231010101
Originální Materiál "S"® zelený profil (fixní délka) 8 38 20 9 9 231010102
Originální Materiál "S"® zelený profil (fixní délka) 10 45 25 11.5 11 231010103
Originální Materiál "S"® zelený profil (fixní délka) 13 55 30 15 15 231010104
Materiál "S"® 1000 profil (2000 mm) 6 30 15 7 7 231020001
Materiál "S"® 1000 profil (2000 mm) 8 38 20 9 9 231020002
Materiál "S"® 1000 profil (2000 mm) 10 45 25 11.5 11 231020003
Materiál "S"® 1000 profil (2000 mm) 13 55 30 15 15 231020004
Materiál "S"® 1000 profil (fixní délka) 6 30 15 7 7 231020101
Materiál "S"® 1000 profil (fixní délka) 8 38 20 9 9 231020102
Materiál "S"® 1000 profil (fixní délka) 10 45 25 11.5 11 231020103
Materiál "S"® 1000 profil (fixní délka) 13 55 30 15 15 231020104

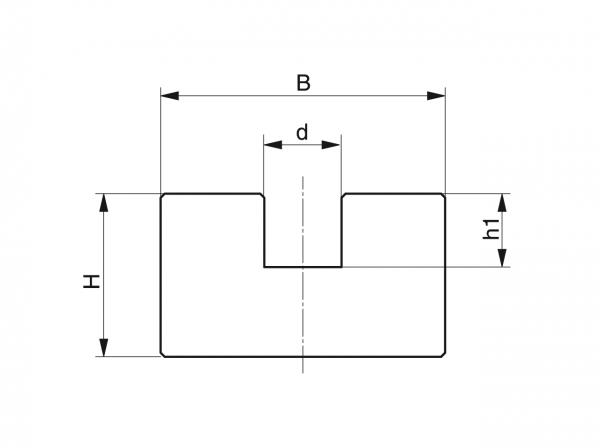

Typ R - Vedení pro článkové řetězy - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
