Vlastnosti
Vybraná varianta

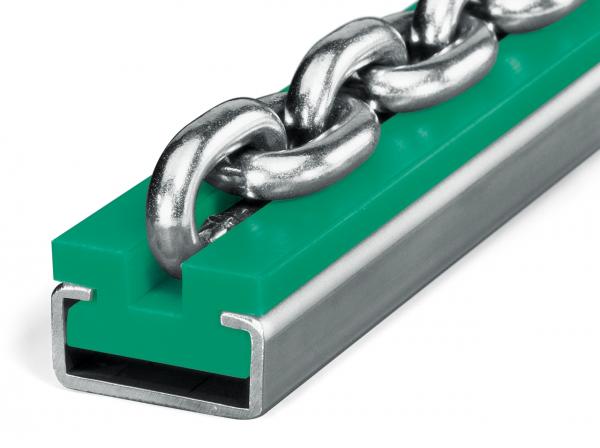

Typ CRU, Originální Materiál "S"® zelený, délka (2000 mm), pozinkovaná ocel, C-profil (2000 mm)

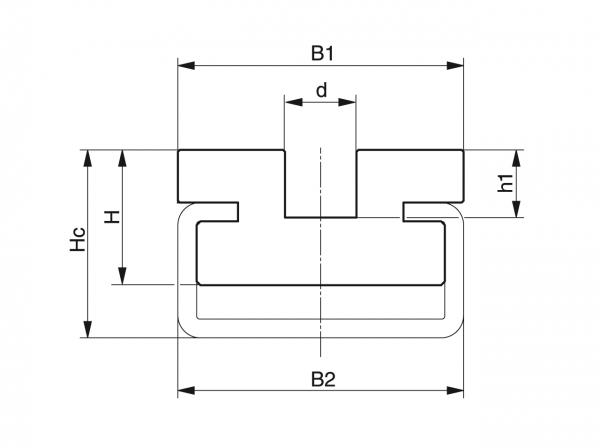

| Nominální tloušťka d. DIN 766/764 | C-profil | B1 | B2 | H | Hc | d | h1 | Kód C-Profily | Kódové značení | CAD | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | C5 | 30 | 28 | 14 | 18 | 7 | 7 | 351020005 | 231110005 | CADClick | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | C9 | 38 | 38 | 18 | 25 | 9.5 | 9 | 351020009 | 231110006 | CADClick | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | C9 | 45 | 38 | 18 | 28 | 11.5 | 11 | 351020009 | 231110007 | CADClick | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | C12 | 60 | 60 | 25 | 33 | 15 | 15 | 351020012 | 231110008 | CADClick | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Downloads
- Product information (74.8 kB)
