Typ CRO

Vlastnosti

Tolerance plastových profilů Tolerance délky

Váš výběr

Vybraná varianta

Articles for selection:

Total articles:

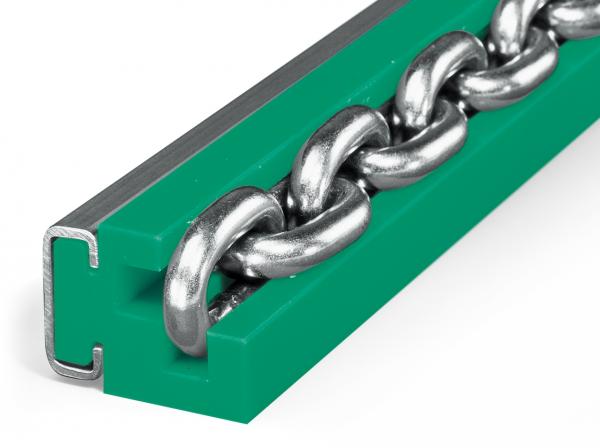

Typ CRO - Vedení pro článkové řetězy - Murtfeldt GmbH Kunststoffe - Abbildung 1

Pro úplný náhled této oblasti produktu vyberte zobrazení na ploše.

Pro úplné zobrazení této oblasti produktu tablet překlopte.

Nominální tloušťka d. DIN 766/764 C-profil B1 B2 H Hc d h1 h2 Kód C-Profily Kódové značení CAD
Originální Materiál "S"® zelený profil (2000 mm) pozinkovaná ocel C-profil (2000 mm) 6 C3 27 20 32 34 7 17.5 10.5 351020003 231110001
Originální Materiál "S"® zelený profil (2000 mm) pozinkovaná ocel C-profil (2000 mm) 8 C5 32 28 39 42 9.5 20.5 12.5 351020005 231110002
Originální Materiál "S"® zelený profil (2000 mm) pozinkovaná ocel C-profil (2000 mm) 10 C9 42.5 38 53 56 11.5 25.5 16.5 351020009 231110003
Originální Materiál "S"® zelený profil (2000 mm) pozinkovaná ocel C-profil (2000 mm) 13 C12 60 60 67 70 15 33.5 20.5 351020012 231110004
Originální Materiál "S"® zelený profil (2000 mm) pozinkovaná ocel C-profil (6000 mm) 6 C3 27 20 32 34 7 17.5 10.5 351060003 231110001
Originální Materiál "S"® zelený profil (2000 mm) pozinkovaná ocel C-profil (6000 mm) 8 C5 32 28 39 42 9.5 20.5 12.5 351060005 231110002
Originální Materiál "S"® zelený profil (2000 mm) pozinkovaná ocel C-profil (6000 mm) 10 C9 42.5 38 53 56 11.5 25.5 16.5 351060009 231110003
Originální Materiál "S"® zelený profil (2000 mm) pozinkovaná ocel C-profil (6000 mm) 13 C12 60 60 67 70 15 33.5 20.5 351060012 231110004
Originální Materiál "S"® zelený profil (2000 mm) nerezová ocel (V2A) C-profil (2000 mm) 6 C3 27 20 32 34 7 17.5 10.5 351020103 231110001
Originální Materiál "S"® zelený profil (2000 mm) nerezová ocel (V2A) C-profil (2000 mm) 8 C5 32 28 39 42 9.5 20.5 12.5 351020105 231110002
Originální Materiál "S"® zelený profil (2000 mm) nerezová ocel (V2A) C-profil (2000 mm) 10 C9 42.5 38 53 56 11.5 25.5 16.5 351020109 231110003
Originální Materiál "S"® zelený profil (2000 mm) nerezová ocel (V2A) C-profil (2000 mm) 13 C12 60 60 67 70 15 33.5 20.5 351020112 231110004
Originální Materiál "S"® zelený profil (2000 mm) nerezová ocel (V2A) C-profil (6000 mm) 6 C3 27 20 32 34 7 17.5 10.5 351060103 231110001
Originální Materiál "S"® zelený profil (2000 mm) nerezová ocel (V2A) C-profil (6000 mm) 8 C5 32 28 39 42 9.5 20.5 12.5 351060105 231110002
Originální Materiál "S"® zelený profil (2000 mm) nerezová ocel (V2A) C-profil (6000 mm) 10 C9 42.5 38 53 56 11.5 25.5 16.5 351060109 231110003
Originální Materiál "S"® zelený profil (2000 mm) nerezová ocel (V2A) C-profil (6000 mm) 13 C12 60 60 67 70 15 33.5 20.5 351060112 231110004
Originální Materiál "S"® zelený profil (fixní délka) pozinkovaná ocel C-profil (fixní délka) 6 C3 27 20 32 34 7 17.5 10.5 351090003 231110101
Originální Materiál "S"® zelený profil (fixní délka) pozinkovaná ocel C-profil (fixní délka) 8 C5 32 28 39 42 9.5 20.5 12.5 351090005 231110102
Originální Materiál "S"® zelený profil (fixní délka) pozinkovaná ocel C-profil (fixní délka) 10 C9 42.5 38 53 56 11.5 25.5 16.5 351090009 231110103
Originální Materiál "S"® zelený profil (fixní délka) pozinkovaná ocel C-profil (fixní délka) 13 C12 60 60 67 70 15 33.5 20.5 351090012 231110104
Originální Materiál "S"® zelený profil (fixní délka) nerezová ocel (V2A) C-profil (fixní délka) 6 C3 27 20 32 34 7 17.5 10.5 351090103 231110101
Originální Materiál "S"® zelený profil (fixní délka) nerezová ocel (V2A) C-profil (fixní délka) 8 C5 32 28 39 42 9.5 20.5 12.5 351090105 231110102
Originální Materiál "S"® zelený profil (fixní délka) nerezová ocel (V2A) C-profil (fixní délka) 10 C9 42.5 38 53 56 11.5 25.5 16.5 351090109 231110103
Originální Materiál "S"® zelený profil (fixní délka) nerezová ocel (V2A) C-profil (fixní délka) 13 C12 60 60 67 70 15 33.5 20.5 351090112 231110104
Materiál "S"® 1000 profil (2000 mm) pozinkovaná ocel C-profil (2000 mm) 6 C3 27 20 32 34 7 17.5 10.5 351020003 231120001
Materiál "S"® 1000 profil (2000 mm) pozinkovaná ocel C-profil (2000 mm) 8 C5 32 28 39 42 9.5 20.5 12.5 351020005 231120002
Materiál "S"® 1000 profil (2000 mm) pozinkovaná ocel C-profil (2000 mm) 10 C9 42.5 38 53 56 11.5 25.5 16.5 351020009 231120003
Materiál "S"® 1000 profil (2000 mm) pozinkovaná ocel C-profil (2000 mm) 13 C12 60 60 67 70 15 33.5 20.5 351020012 231120004
Materiál "S"® 1000 profil (2000 mm) pozinkovaná ocel C-profil (6000 mm) 6 C3 27 20 32 34 7 17.5 10.5 351060003 231120001
Materiál "S"® 1000 profil (2000 mm) pozinkovaná ocel C-profil (6000 mm) 8 C5 32 28 39 42 9.5 20.5 12.5 351060005 231120002
Materiál "S"® 1000 profil (2000 mm) pozinkovaná ocel C-profil (6000 mm) 10 C9 42.5 38 53 56 11.5 25.5 16.5 351060009 231120003
Materiál "S"® 1000 profil (2000 mm) pozinkovaná ocel C-profil (6000 mm) 13 C12 60 60 67 70 15 33.5 20.5 351060012 231120004
Materiál "S"® 1000 profil (2000 mm) nerezová ocel (V2A) C-profil (2000 mm) 6 C3 27 20 32 34 7 17.5 10.5 351020103 231120001
Materiál "S"® 1000 profil (2000 mm) nerezová ocel (V2A) C-profil (2000 mm) 8 C5 32 28 39 42 9.5 20.5 12.5 351020105 231120002
Materiál "S"® 1000 profil (2000 mm) nerezová ocel (V2A) C-profil (2000 mm) 10 C9 42.5 38 53 56 11.5 25.5 16.5 351020109 231120003
Materiál "S"® 1000 profil (2000 mm) nerezová ocel (V2A) C-profil (2000 mm) 13 C12 60 60 67 70 15 33.5 20.5 351020112 231120004
Materiál "S"® 1000 profil (2000 mm) nerezová ocel (V2A) C-profil (6000 mm) 6 C3 27 20 32 34 7 17.5 10.5 351060103 231120001
Materiál "S"® 1000 profil (2000 mm) nerezová ocel (V2A) C-profil (6000 mm) 8 C5 32 28 39 42 9.5 20.5 12.5 351060105 231120002
Materiál "S"® 1000 profil (2000 mm) nerezová ocel (V2A) C-profil (6000 mm) 10 C9 42.5 38 53 56 11.5 25.5 16.5 351060109 231120003
Materiál "S"® 1000 profil (2000 mm) nerezová ocel (V2A) C-profil (6000 mm) 13 C12 60 60 67 70 15 33.5 20.5 351060112 231120004
Materiál "S"® 1000 profil (fixní délka) pozinkovaná ocel C-profil (fixní délka) 6 C3 27 20 32 34 7 17.5 10.5 351090003 231120101
Materiál "S"® 1000 profil (fixní délka) pozinkovaná ocel C-profil (fixní délka) 8 C5 32 28 39 42 9.5 20.5 12.5 351090005 231120102
Materiál "S"® 1000 profil (fixní délka) pozinkovaná ocel C-profil (fixní délka) 10 C9 42.5 38 53 56 11.5 25.5 16.5 351090009 231120103
Materiál "S"® 1000 profil (fixní délka) pozinkovaná ocel C-profil (fixní délka) 13 C12 60 60 67 70 15 33.5 20.5 351090012 231120104
Materiál "S"® 1000 profil (fixní délka) nerezová ocel (V2A) C-profil (fixní délka) 6 C3 27 20 32 34 7 17.5 10.5 351090103 231120101
Materiál "S"® 1000 profil (fixní délka) nerezová ocel (V2A) C-profil (fixní délka) 8 C5 32 28 39 42 9.5 20.5 12.5 351090105 231120102
Materiál "S"® 1000 profil (fixní délka) nerezová ocel (V2A) C-profil (fixní délka) 10 C9 42.5 38 53 56 11.5 25.5 16.5 351090109 231120103
Materiál "S"® 1000 profil (fixní délka) nerezová ocel (V2A) C-profil (fixní délka) 13 C12 60 60 67 70 15 33.5 20.5 351090112 231120104

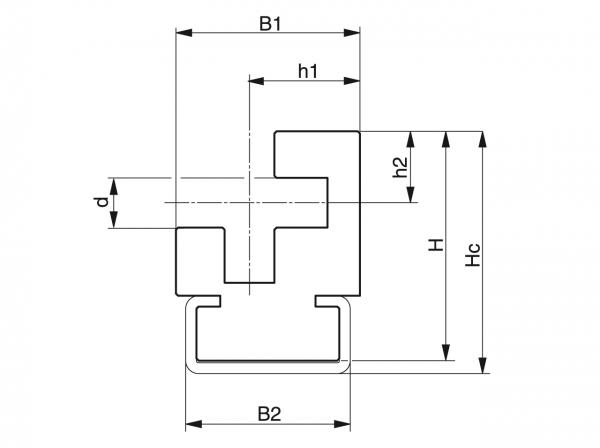

Typ CRO - Vedení pro článkové řetězy - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
