V konstrukcích dopravníků a na strojích jsou často používány systémy hliníkových profilů. Pokud potřebujeme vytvořit spolehlivé spojení mezi hliníkovým profilem a vedením řetězu či řemene, musíme vynaložit velké úsilí. Systém SNAP -TRICK® přináší chytré a jednoduché řešení!

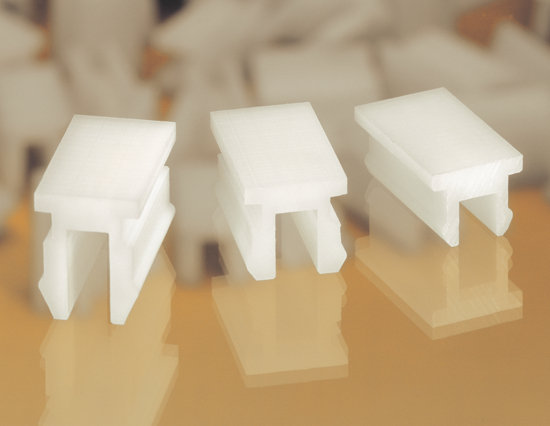

Profily se systémem klik používají variabilní spojovací element, který je vyroben z materiálu Murytal® C přírodní. Lze tak spojit vedení řetězů a řemenů Murtfeldt s jakýmkoli systémem hliníkových profilů. SNAP -TRICK® je vhodný k použití se systémem profilů prakticky všech známých výrobců.
Materiály
- Originální Materiál “S“® černý antistatický
- na vyžádání můžeme dodat i jiné kluzné materiály
Délky
- standardní délka 2 m
- na vyžádání dodáme kratší kusy našeho standardního vedení nebo vyrobíme delší vcelku
- ke každému metru profilu dodáme pět SNAP západek
Výhody profilů SNAP-TRICK®
- Spojení klik zaručuje rychlou montáž
- Není potřeba nářadí
- Profily mohou být vyměněny vytažením západky - není nutné podélné vytažení profilu
- Speciální SNAP varianty dovolují připevnění vedení k plochým povrchům bez drážky
- Neomezené využití výhod naší standardní řady výrobků

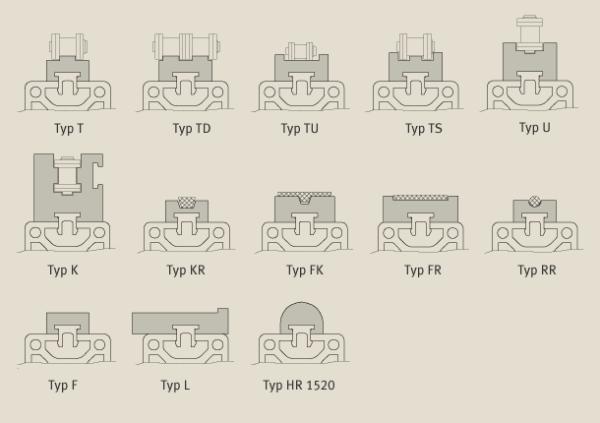

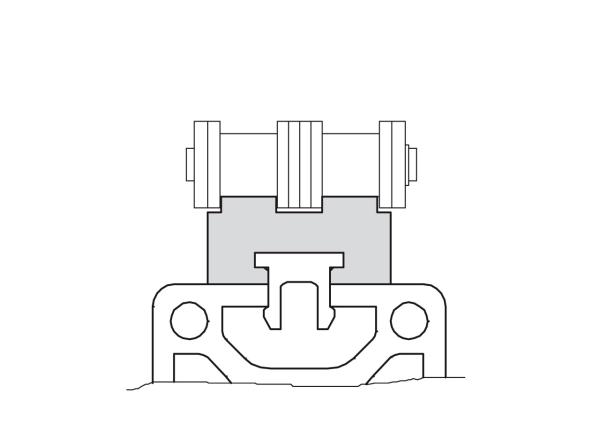

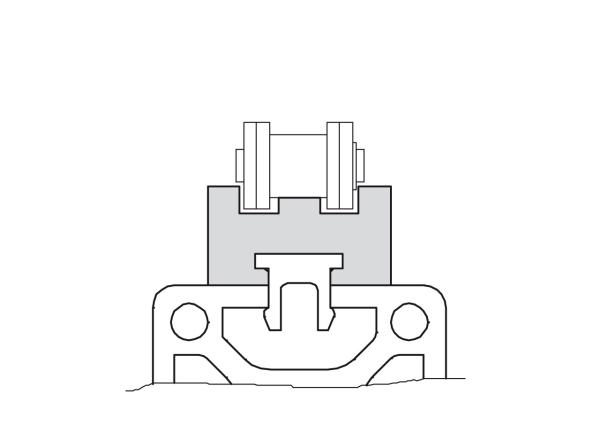

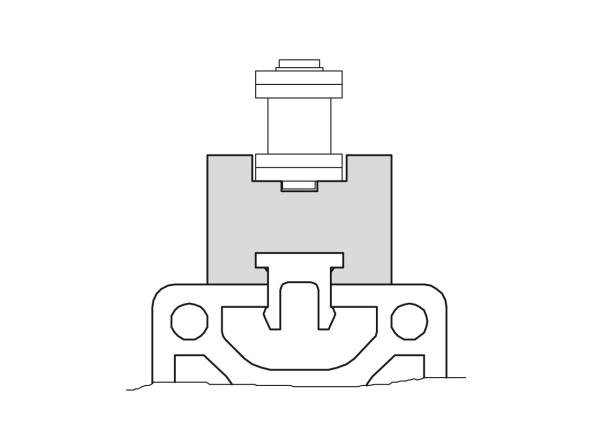

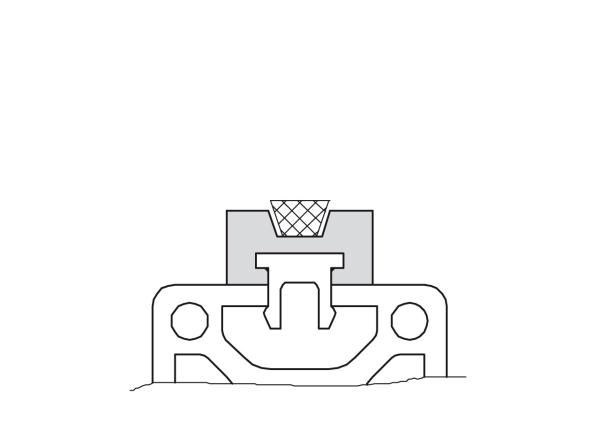

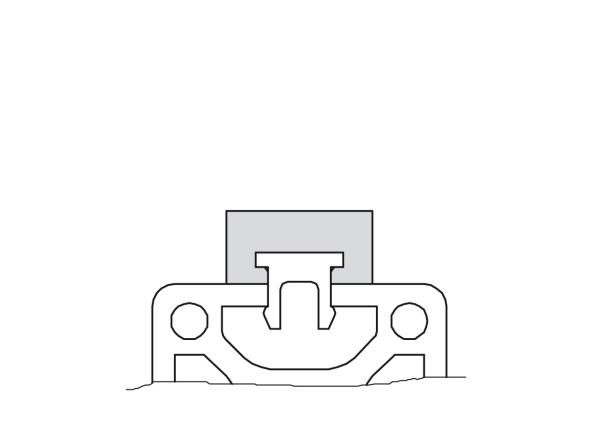

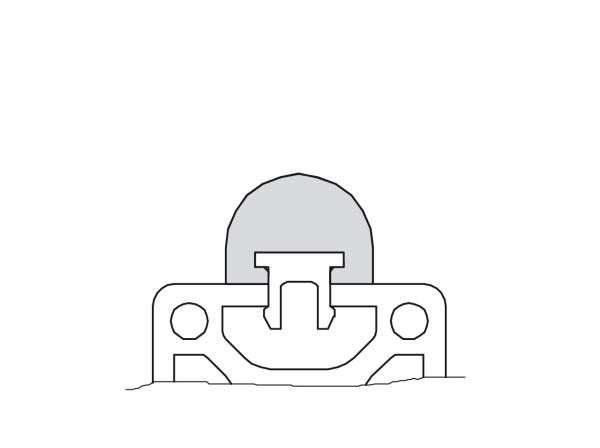

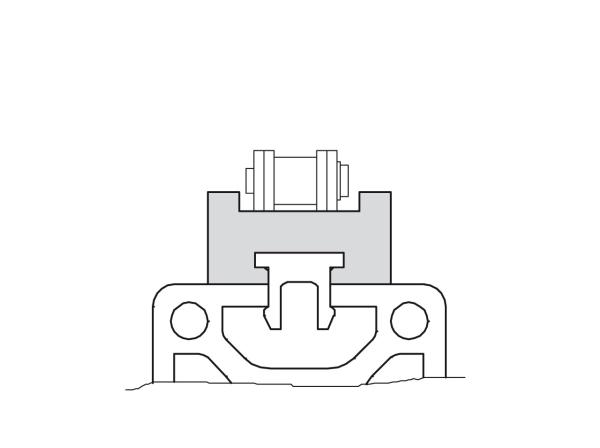

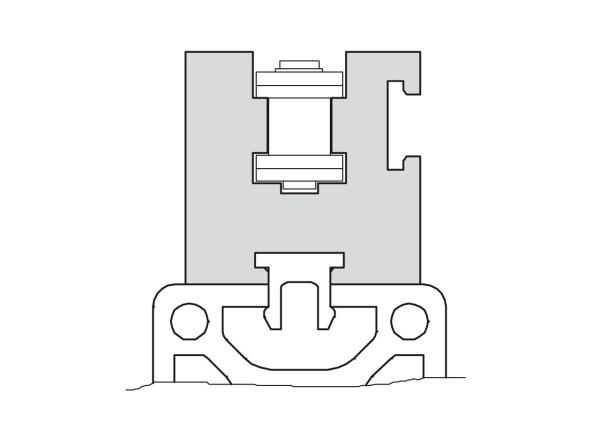

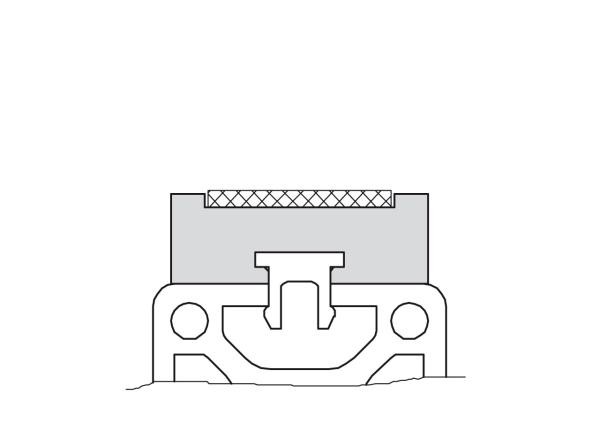

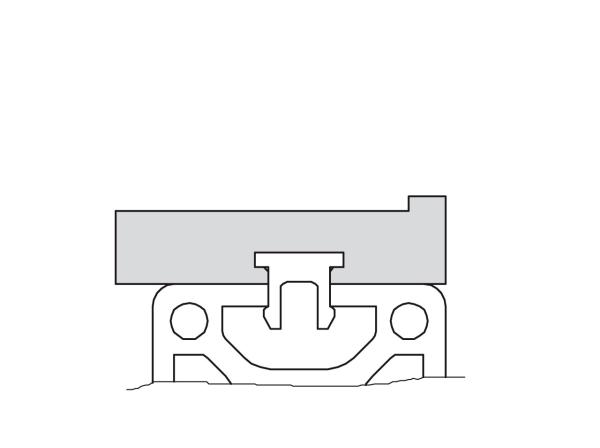

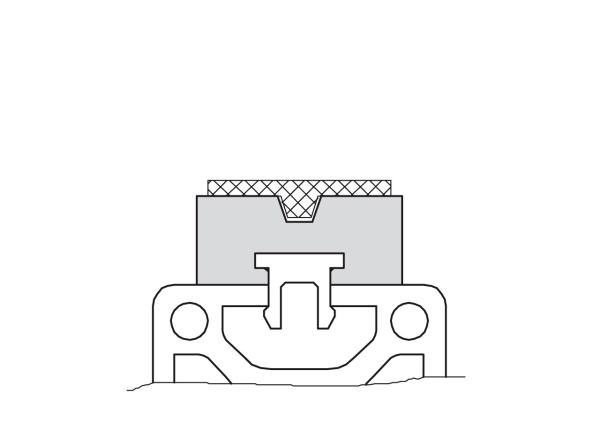

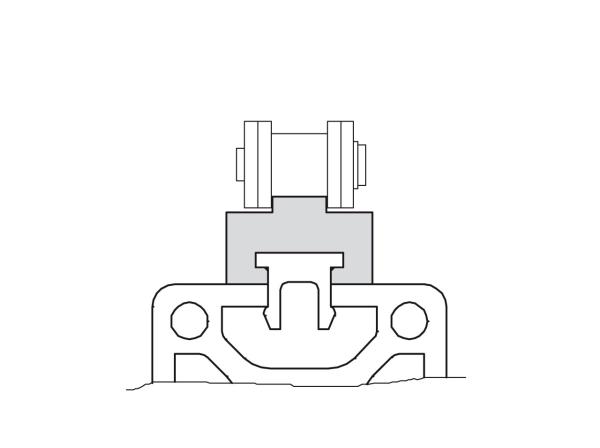

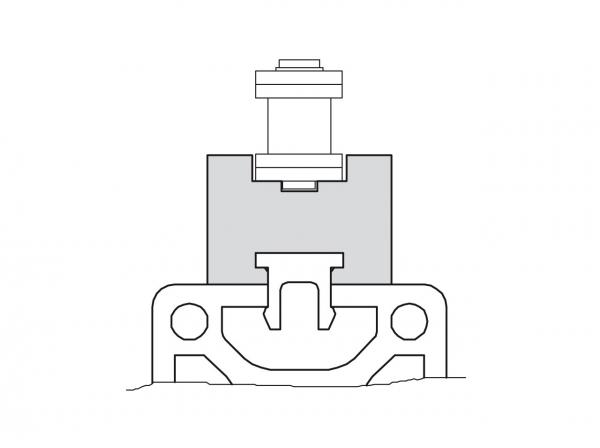

Přehled typů profilů
SNAP pro všechny profily
Přehled kompatibility výrobců

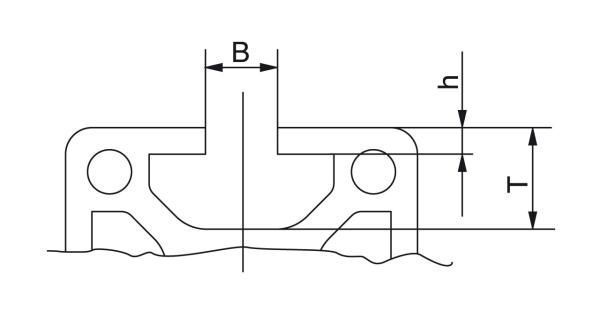

V poptávkách vždy uvádějte správný kód výrobku. Na každý metr délky profilu dostanete zdarma 5 západek SNAP. Západky SNAP se dají použít bez ohledu na výrobce profilu, pokud rozměry B, T a h odpovídají rozměrům drážky Vašeho profilu.
Kódy pro samostatné objednávky západek SNAP:
použijte dolní tabulku
Individuální objednávky:
S objednávkou na profily nám zašlete rozměry Vašeho profilu v CAD souboru a doplňte výrobce profilu. Po zaslání vzorku hliníkového profilu Vám vybereme vhodné západky SNAP.
Příklad objednávky
Položka č.1 221 511 005
2 m vedení (2000 mm) pro řetěz 08 B-1 včetně SNAP S5 (221 539 105)
Položka č.2 221 530 105
1 balíček 50 x SNAP S5 (navíc)
