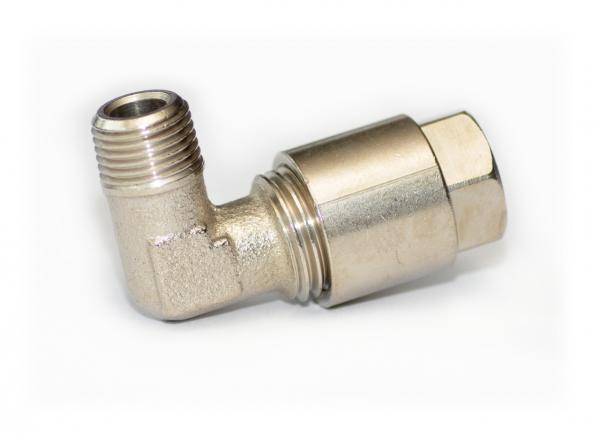

Úhlové šroubení - matice (kuželové) pro měděné trubky
Pro úplný náhled této oblasti produktu vyberte zobrazení na ploše.
Pro úplné zobrazení této oblasti produktu tablet překlopte.

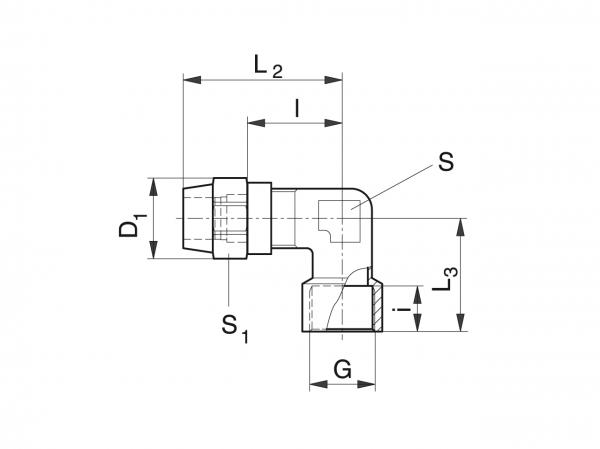

Typ | Pro průměr trubky | Připojení G | L1 | i | I | D1 | S1 | S | Kódové značení | CAD | |
---|---|---|---|---|---|---|---|---|---|---|---|
850M - 6 1/8 K | 6 | 1/8 K | 24 | 17 | 8.8 | 15 | 12 | 8 | 313100005 | ||
850M - 8 1/8 K | 8 | 1/8 K | 28.5 | 17 | 7.5 | 15.5 | 13 | 10 | 313100006 |
