Přímé šroubení - matice pro hadice

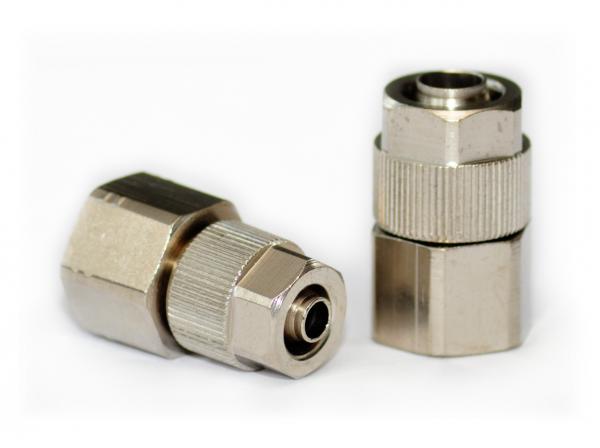

Přímé šroubení - matice pro hadice - Šroubení - Murtfeldt GmbH Kunststoffe - Abbildung 1

Pro úplný náhled této oblasti produktu vyberte zobrazení na ploše.

Pro úplné zobrazení této oblasti produktu tablet překlopte.

Typ Pro průměr hadice D/d Připojení G Nominální šířka L1 i I d1 D1 S1 S Kódové značení CAD
146M - 6/4 - 1/8 6/4 G 1/8" 3.3 24 8 - 5.5 11.5 10 13 313200004
146M - 8/6 - 1/8 8/6 G 1/8" 5.3 24 8 7 5.5 13.5 12 13 313200005

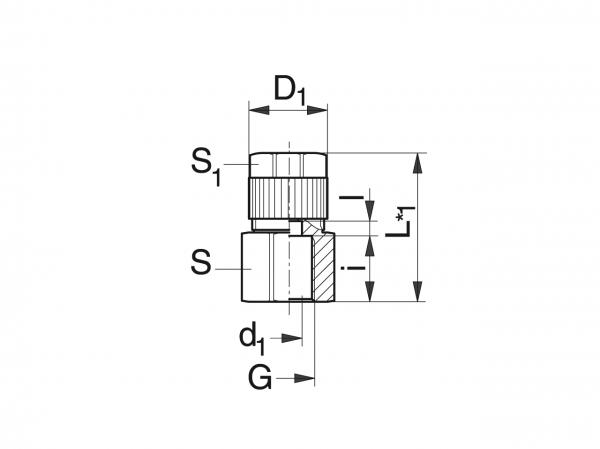

Přímé šroubení - matice pro hadice - Šroubení - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
