Typ UNI

Váš výběr

Vybraná varianta

Articles for selection:

Total articles:

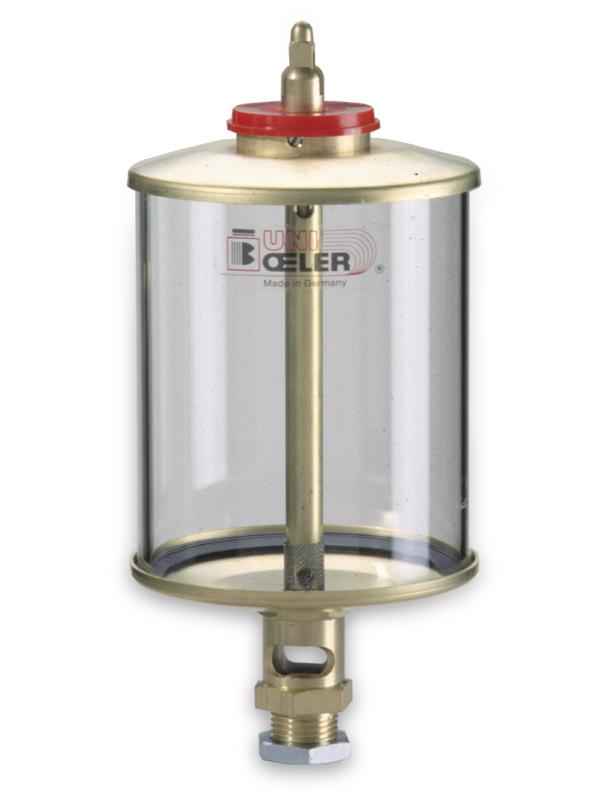

Typ UNI - Manuální mazací systémy - Murtfeldt GmbH Kunststoffe - Abbildung 1

Pro úplný náhled této oblasti produktu vyberte zobrazení na ploše.

Pro úplné zobrazení této oblasti produktu tablet překlopte.

Typ Závit E/F A B C Kapacita Kódové značení CAD
plexisklo UNI 25 G1/4" - Ø4 72 28 25 10 ml 311200001
plexisklo UNI 30 G1/4" - Ø4 77 30 30 20 ml 311200002
plexisklo UNI 40 G1/4" - Ø4 100 40 40 36 ml 311200003
plexisklo UNI 50 G1/4" - Ø4 110 50 50 84 ml 311200004
plexisklo UNI 60 G1/4" - Ø4 120 60 60 140 ml 311200005
plexisklo UNI 60 x 80 G1/4" - Ø4 140 80 60 200 ml 311200006
plexisklo UNI 80 x 100 G1/2" - IG 1/4" 160 100 80 500 ml 311200007
plexisklo UNI 100 x 100 G1/2" - IG 1/4" 185 100 100 750 ml 311200008
plexisklo UNI 100 x 120 G1/2" - IG 1/4" 195 120 100 1000 ml 311200009
plexisklo UNI 130 x 150 G1/2" - IG 1/4" 240 150 130 2000 ml 311200010
plexisklo UNI 150 x 180 G1/2" - IG 1/4" 270 180 150 3000 ml 311200011
přírodní sklo UNI 25 G1/4" - Ø4 72 28 25 10 ml 311200023
přírodní sklo UNI 30 G1/4" - Ø4 77 30 30 20 ml 311200012
přírodní sklo UNI 50 G1/4" - Ø4 110 50 50 84 ml 311200013
přírodní sklo UNI 60 G1/4" - Ø4 120 60 60 140 ml 311200014
přírodní sklo UNI 60 x 80 G1/4" - Ø4 140 80 60 200 ml 311200015
přírodní sklo UNI 80 x 100 G1/2" - IG 1/4" 160 100 80 500 ml 311200016
přírodní sklo UNI 100 x 100 G1/2" - IG 1/4" 185 100 100 750 ml 311200017
přírodní sklo UNI 100 x 120 G1/2" - IG 1/4" 195 120 100 1000 ml 311200018
přírodní sklo UNI 130 x 150 G1/2" - IG 1/4" 240 150 130 2000 ml 311200019
přírodní sklo UNI 150 x 180 G1/2" - IG 1/4" 270 180 150 3000 ml 311200020

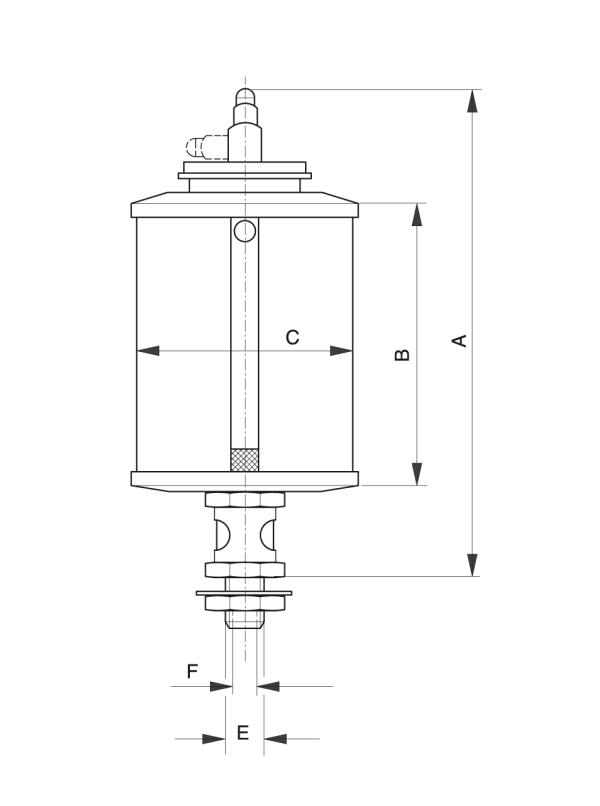

Typ UNI - Manuální mazací systémy - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
