Spann-Box® velikost 2 s blokovým profilem

Vlastnosti

Ocelové tělo napínáku Vodicí profil Tři předpjaté pružiny - napínací vzdálenost 60 mm Rozsah nastavení 75 mm

Váš výběr

Vybraná varianta

Articles for selection:

Total articles:

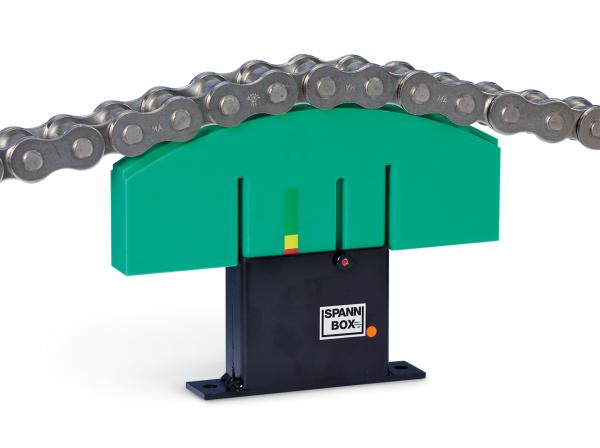

Spann-Box® velikost 2 s blokovým profilem - Napínáky pro válečkové řetězy - Murtfeldt GmbH Kunststoffe - Abbildung 1

Pro úplný náhled této oblasti produktu vyberte zobrazení na ploše.

Pro úplné zobrazení této oblasti produktu tablet překlopte.

DIN 8187 pro řetěz B Kódové značení CAD
lakovaná ocel 24B-1 33 281020054
lakovaná ocel 28B-1 33 281020055
lakovaná ocel 32B-1 33 281020056
lakovaná ocel 40B-1 40 281020057
lakovaná ocel 48B-1 45 281020058
lakovaná ocel 16B-2 45 281020059
lakovaná ocel 20B-2 55 281020060
lakovaná ocel 24B-2 70 281020061
lakovaná ocel 16B-3 75 281020062
lakovaná ocel 20B-3 90 281020063
nerezová ocel (V2A) 24B-1 33 282020054
nerezová ocel (V2A) 28B-1 33 282020055
nerezová ocel (V2A) 32B-1 33 282020056
nerezová ocel (V2A) 40B-1 40 282020057
nerezová ocel (V2A) 48B-1 45 282020058
nerezová ocel (V2A) 16B-2 45 282020059
nerezová ocel (V2A) 20B-2 55 282020060
nerezová ocel (V2A) 24B-2 70 282020061
nerezová ocel (V2A) 16B-3 75 282020062
nerezová ocel (V2A) 20B-3 90 282020063

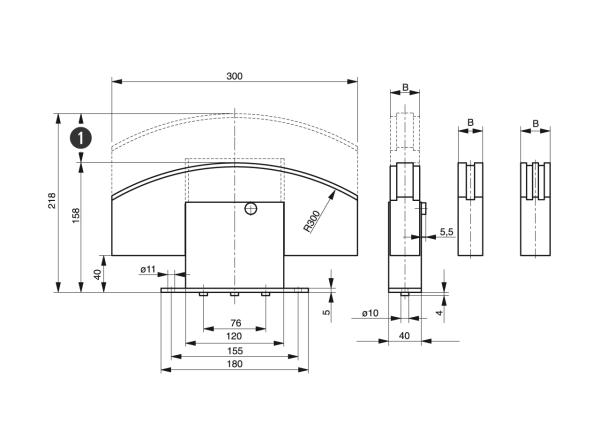

Spann-Box® velikost 2 s blokovým profilem - Napínáky pro válečkové řetězy - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
